PCAN-PCI Express:PCI Express转CAN接口卡

通知:该产品不再生产。请选择它的替代品 PCAN-PCI Express FD 四通道(IPEH-004040)。其CAN功能性相同。

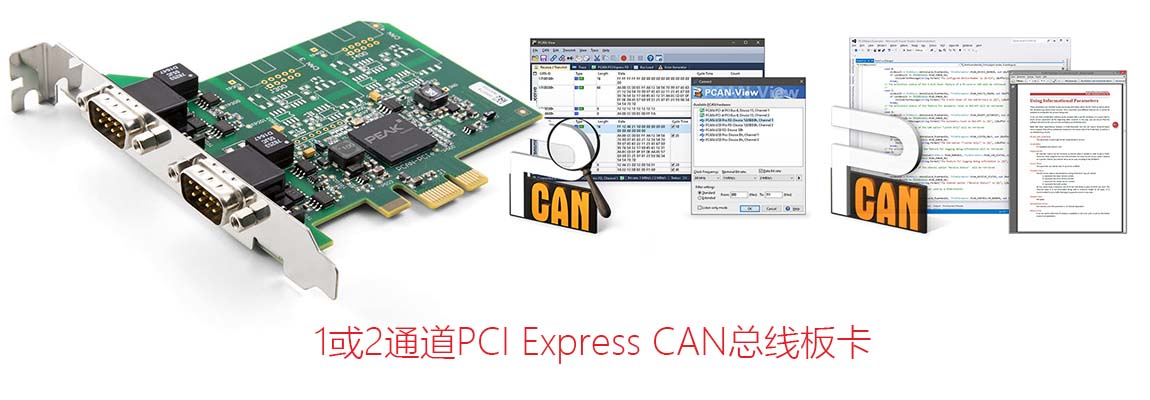

PCAN-PCI Express CAN卡可方便地把有PCI Express插槽的PC连接到CAN网络。该CAN卡现有单通道、双通道和四通道版本。光电解耦版本能够保证PC和CAN之间的电隔离达到500 V。

整套也包含CAN总线监视软件PCAN-View for Windows和编程接口PCAN-Basic软件。


规格

  • 电脑插入式CAN卡用于PCI Express插槽
  • 1 or 2 High-speed CAN channels (ISO 11898-2)
  • 比特率从 5 kbit/s 至 1 Mbit/s
  • 符合CAN总线规范2.0A (11-bit ID)和2.0B (29-bit ID)
  • CAN总线连接通过D-Sub, 9-pin (符合CiA 303-1)
  • NXP SJA1000 CAN控制器,16 MHz时钟频率
  • NXP PCA82C251 CAN收发器
  • 通过焊接跳接线可连接5伏电源到CAN连接上,比如用于外部总线转换器
  • CAN接头上的电隔离达到500 V, 分开每路CAN通道 (只是IPEH-002066 和 IPEH-002067)
  • 扩展工作温度 -40 to 85 °C (-40 to 185 °F)


D-Sub引脚分布图

引脚 引脚分配
1 无连接 / 可选 +5V
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接 / 可选 +5V

发货清单

  • PCAN-PCI Express CAN卡
  • D-Sub接头插槽支架,用于连接CAN总线(只是四通道版本有)
  • Windows器件驱动
  • PCAN-View CAN监视器,用于Windows
  • PCAN-Basic 编程接口,包含接口DLL、例程、和所有常用编程语言的头文件
  • PDF格式的说明书


订货信息

说明 货号
PCAN-PCI Express 单通道电气隔离 IPEH-003026
PCAN-PCI Express 双通道电气隔离 IPEH-003027
PCAN-PCI Express 四通道电气隔离 IPEH-003040
