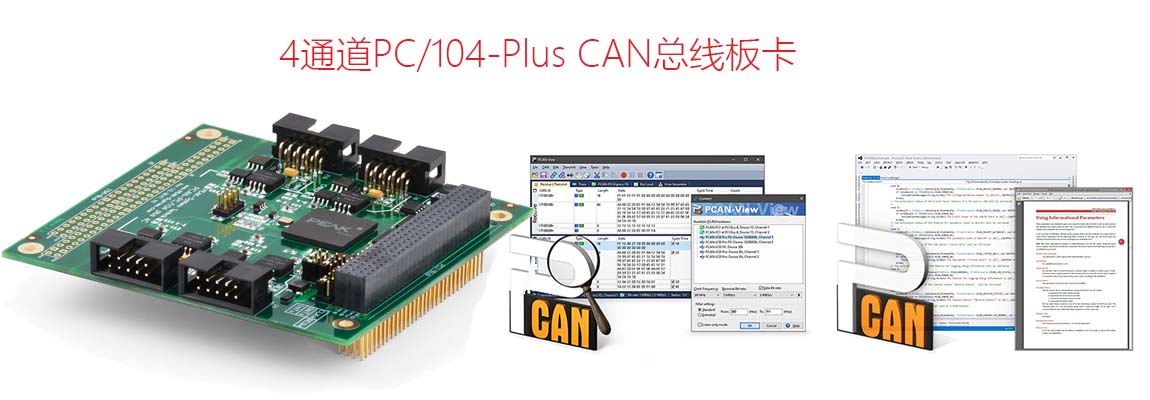

PCAN-PC/104-Plus Quad:4路PC/104-Plus转CAN接口卡

PCAN-PC/104-Plus Quad CAN卡可把4个CAN网络连接到PC/104-Plus系统中。可同时使用4个CAN卡,一个背一个连接。连接CAN总线采用9-pin D-Sub接头插在附带的插槽支架上。在电脑和CAN之间的电隔离达到500V。

整套也包含CAN总线监视软件PCAN-View for Windows和用于开发CAN总线连接应用程序的编程接口PCAN-Basic软件。


规格

  • 外形系数PC/104
  • 使用120-pin连接PCI总线
  • 一个系统可使用4个CAN卡
  • 4路高速CAN通道 (ISO 11898-2)
  • 比特率从5 kbit/s至1 Mbit/s
  • 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
  • 连接CAN总线通过D-Sub插槽支架, 9-pin (依据CiA 303-1)
  • FPGA implementation of the CAN controller (SJA1000 compatible)
  • NXP PCA82C251 CAN收发器
  • CAN连接上的电气隔离达到 500 V, 分开每个 CAN 通道
  • 通过焊接跨接线,5伏电源可连接CAN接口上,比如用于外部CAN总线转换器
  • 扩展工作温度范围 -40 to 85 °C (-40 to 185 °F)
  • 可选PC/104-ISA 堆叠-贯通连接器


D-Sub引脚分配图

引脚 引脚分配
1 无连接 / 可选 +5V
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接 / 可选 +5V

发货清单

货号IPEH-002099



更多信息

Suitable to be used with:

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-PC/104-Plus Quad manual
English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
Windows 2000 package
Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
