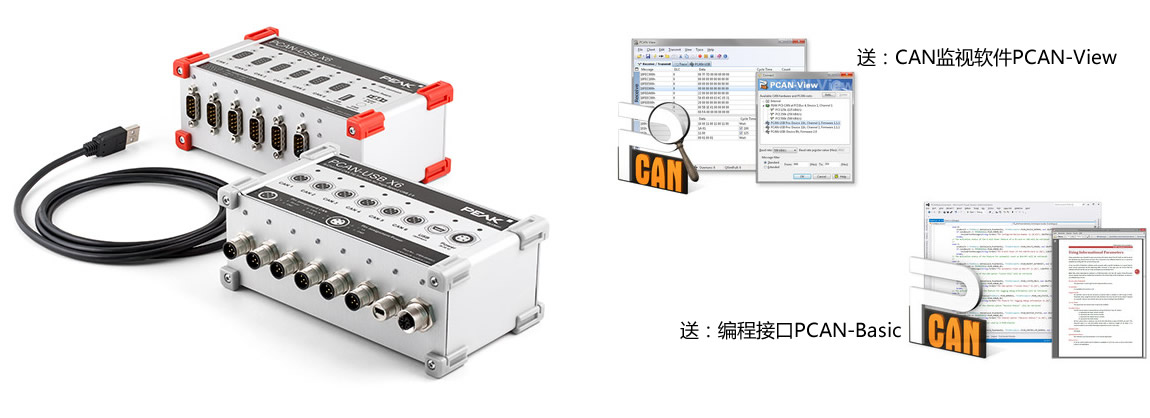

PCAN-USB X6:6通道高速USB 2.0转CAN FD接口

介绍

CAN FD适配器PCAN-USB X6可通过USB把6路CAN FD或CAN网络连接到电脑。它特别适用于连接多个CAN网络例如汽车的硬件在环(HIL)仿真测试台架,或者在生产线上测试CAN产品。

PCAN-USB X6接口有铝合金外壳并且有D-Sub连接器和M12圆形连接器两种版本。M12版本更适用于恶劣环境。另外,解耦版本保证在电脑和CAN总线两侧之间的电气隔离可达300V。

新的CAN FD标准 (CAN with Flexible Data Rate) 主要特征是更高数据传输带宽。每个CAN FD帧最多64个数据位(代替目前 的8位),可用最快12Mbit/s比特率进行传输。CAN FD向下兼容CAN 2.0 A/B标准,因此CAN FD节点可用于现有CAN网络。但是,在这种情况下,CAN FD扩展不可用。

监视软件PCAN-View和CAN连接应用程序开发编程接口PCAN-Basic都包含在发货清单中,并且支持新标准CAN FD。

ISO / Non-ISO CAN FD:

自从CAN FD首次实施起,协议已经获得改进并且现在被包含在标准ISO 11898-1中。改进后的CAN FD标准不兼容原始协议。

我们充分考虑了这种情况,我们的CAN FD接口支持这两种协议版本。如果需要,你可以通过软件环境 („Non-ISO“ 和 „ISO“)切换到CAN FD协议。2015年2月之前交付的设备需要固件升级获得该功能。如果你有兴趣和更多信息,请联系我们:info@hkaco.com



规格

  • 用于高速USB 2.0的适配器 (兼容USB 1.1和USB 3.0)
  • 6路高速CAN通道 (ISO 11898-2)
  • CAN连接上的电气隔离达300V (只是 IPEH-004063和 IPEH-004064)
  • 符合CAN规范2.0 A/B和FD
  • CAN FD支持ISO和Non-ISO标准切换
  • CAN FD数据域 (64位最大)比特率从25kbit/s至12Mbit/s
  • CAN比特率从25kbit/s至1Mbit/s
  • 时间戳分辨率1μs
  • FPGA实施CAN FD控制器
  • NXP TJA1044GT CAN 收发器
  • 状态LED用于指示CAN通道、USB上行、和供电
  • CAN总线连接经由D-Sub,9-pin 或M12圆形连接器,5-pin(管脚分配都符合CiA® 303-1)
  • 具有强化入内保护IP64的铝合金外壳(只是IPEH-004063)
  • 高速USB 2.0下行端口(只是IPEH-004062和IPEH-004064)
  • CAN终端可通过焊接跳线来激励,分别用于每路CAN通道
  • 总线负载测量包括物理总线上的错误帧和过载帧
  • 为输入和输出的CAN报文诱发错误生成
  • 供电从8至30V
  • 扩展工作温度范围-40 至 85 °C (-40 to 185 °F)

管脚分配 D-Sub

管脚 管脚分配
1 无连接
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接

管脚分配 M12

管脚 管脚分配
1 屏蔽
2 无连接
3 GND
4 CAN-H
5 CAN-L


发货清单

请注意:发货清单中不包含设备供电电源器。通过USB连接到电脑没有供电。

订货信息

说明 货号
PCAN-USB X6带D-Sub连接器 IPEH-004062
PCAN-USB X6带M12圆形连接器,电气隔离,适用于恶劣环境 IPEH-004063
PCAN-USB X6带D-Sub连接器,电气隔离 IPEH-004064

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-USB X6 manual English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
