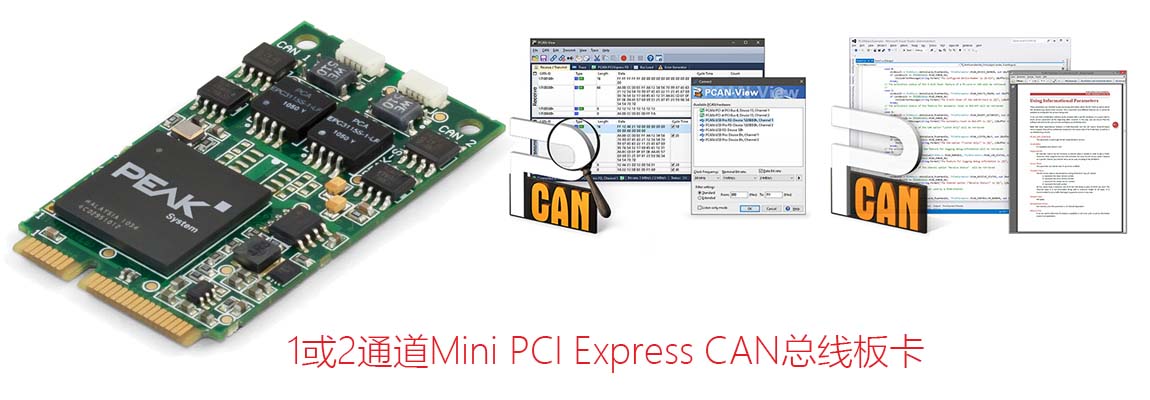

PCAN-miniPCIe:PCI Express Mini转CAN接口卡

这款PCAN-miniPCIe CAN卡能够把嵌入式电脑和带有PCI Express Mini插槽的笔记本电脑连接到CAN总线网络。

该CAN卡有单通道和双通道型号。在电脑和CAN之间的电气隔离达到300伏。

套装内含CAN监视软件PCAN-View for Windows和用于开发CAN连接的编程接口PCAN-Basic。


规格

  • CAN接口,用于PCI Express Mini插槽 (使用PCIe线路)
  • 1或2路高速CAN通道 (ISO 11898-2)

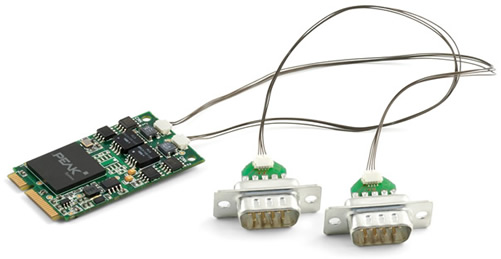

  • 通过连接电缆和D-Sub,9-引脚(依照CiA 303-1)连接到CAN总线
  • 比特率从5 kbit/s至1 Mbit/s
  • 符合CAN规范2.0A (11-bit ID) 和 2.0B (29-bit ID)
  • CAN控制器的FPGA实施 (SJA1000 可兼容)
  • NXP PCA82C251 CAN收发器
  • CAN连接上的电气隔离高达300V,分开每个CAN通道
  • 扩展工作温度 -40 to 85 °C (-40 to 185 °F)


发货清单


订货信息

说明 货号
PCAN-miniPCIe 单通道光电解耦 IPEH-003048
PCAN-miniPCIe 双通道光电解耦 IPEH-003049



D-Sub引脚分配

引脚 引脚分配
1 无连接
2 CAN-L
3 GND
4 无连接
5 无连接
6 GND
7 CAN-H
8 无连接
9 无连接


更多信息

Suitable to be used with:

下载

Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows® 10, 8.1, 7 (32/64-bit) for our PC interfaces.
Download
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.
Website
PCAN-miniPCIe manual English
PCAN-View
Windows® software for displaying, transmitting, and recording CAN and CAN FD messages
Download
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows® 10, 8.1, 7 (32/64-Bit)
Download
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux
Download
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)
Download
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)
Download
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2)
Download
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1)
Download
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)
Download
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows® 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).
Download
Windows CE6 package
PCAN-CE package for Microsoft Windows® CE 6.x
Download
Windows 2000 package
Device drivers for Windows® 2000 and the CAN monitor PCAN-View.
Download
BaudTool
Windows® software for calculating the BTR0/BTR1 baud rate register
Download
