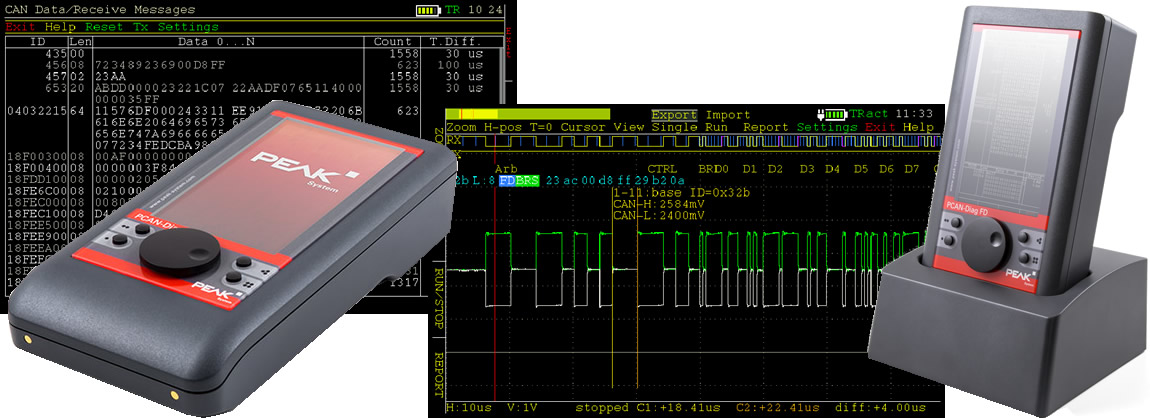

PCAN-Diag FD:CAN/CAN FD移动式诊断仪

PCAN-Diag FD是一款用于CAN总线通信诊断的手持式诊断工具。可以基于协议层诊断CAN2.0和CAN FD报文,也可以利用示波器功能和测量功能实现物理层测试。

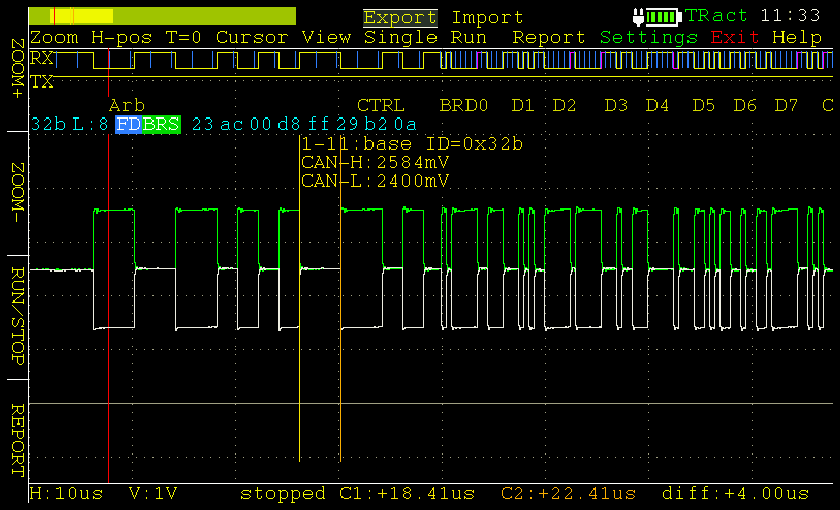

示波器功能用于CAN总线上的信号曲线进行质量评估。CANH和CANL使用独立的测量通道采样,采样频率达100MHz。基于采集的信号曲线,PCAN-Diag FD可以解码CAN报文,并图形化显示将报文的要素。

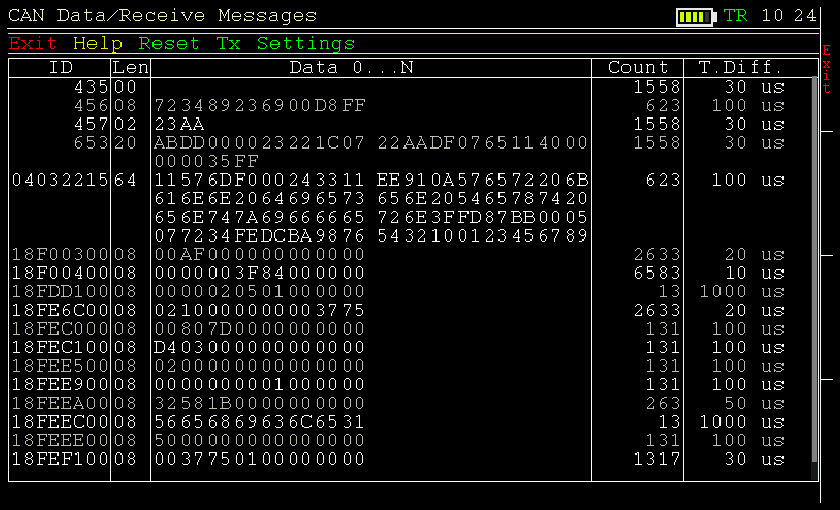

在协议层面上, CAN报文通信数据流显示列表中,符号表示可实现更好的解析功能。

为了进一步的分析,Tracer记录功能可记录CAN报文的数据流。PCAN-Diag FD可发送CAN报文,支持单条报文或者一序列报文都可以发送到CAN总线上,例如,为了获得诊断数据的报文,记录下来的CAN报文也通过PCAN-Diag FD回放到总线上,所有协议层的功能都适用于CAN2.0和CAN FD。



新的CAN FD标准(可变数据传输速率的CAN)主要特征是更高的数据传输带宽。每个CAN FD帧最多可包含64个字节的数据(而不是8个字节),最高可达到12Mbit/s的数据传输速率。CAN FD向下兼容CAN 2.0 A / B标准,因此CAN FD节点可用于现有的CAN网络,当然在这种情况下,CAN FD就不适用。

PCAN-Diag FD带有一个按钮和四个功能键,操作方式简单。 该设备可由外部供电,也可由内部电池供电,内部电池在外部供电的时候会自动充电。 使用可选的充电方式,可以加快充电过程。

技术参数

  • 高速CAN连接(ISO 11898-2)
    • 兼容CAN2.0A/B和CAN FD规范
    • 支持ISO标准和非ISO标准的CANFD
    • CAN FD数据域(最大64字节)的传输速度,从25kbit/s到最高12Mbit/s
    • Microchip CAN收发器MCP2558FD
  • 九针D-Sub连接头(符合CiA® 303-1)
  • 800 X 480像素分辨率

  • 根据功能和设备方向进行纵向或横向显示
  • 通过微型HDMI接口在外部显示器上进行显示
  • 通过内部可充电电池或外部电源供电(低电压插座)
  • 即使在运行期间,也可以通过外部电源对电池进行充电
  • 可快速充电功能(IPEH-003068)
  • 内部存储卡用于保存工程,连接到电脑时也可用作USB大容量储存设备
  • 通过一个按钮和四个功能键操作设备
  • 工作温度:0-50°C(32-122°F)

主要功能

  • 在物理层和协议层上分析CAN和CAN FD网络
  • 从预设列表或多选用户定义值中选择波特率
  • 自动检测波特率基于固定值列表
  • 可切换成监听模式
  • 可选择静默启动功能(在错误波特率下的监听模式)
  • 用符号解析文件显示接收CAN报文的信号,包括枚举(数值的列表)、多工器、和ID范围
  • 符号解析文件可以通过附windows软件 PCAN Symbol Editor符号编辑器软件创建
  • 记录CAN报文到内存卡,可使用CAN ID 过滤器
  • 回放记录文件
  • 通过Windows®软件(PEAK-Converter)可把示踪文件转换成各种输出格式

  • 传送单个CAN报文或CAN报文列表
  • CAN数据支持十进制、十六进制、或二进制输入。在运行时期间可改变单个传送报文的数据
  • 测量CAN总线负载,用时间图显示,可切换显示错误帧
  • 总线负载时间图可以保存为位图截屏
  • 当系统正在运行,也可测量高速CAN总线的CAN终端
  • 根据所使用的收发器模块,可切换所连接总线的CAN终端
  • 测量CAN接头(D-Sub)上所有引脚的电压
  • 在工程中管理设备配置、传送列表、符号文件以及所有记录的数据(截屏、踪迹、和CSV文件)
  • 可选总线关闭错误时自动回位

示波器功能

  • 示波器含两个独立测量通道,每个通道最大采样率为100MHz
  • 显示CAN高和CAN低信号,以及两个信号之间的电压差
  • 触发可配置为
    •  帧开始和帧结束、
    • CAN错误、
    • CAN ID帧,
    • CAN FD帧的波特率切换
  • 外部测量设备触发,使用4mm的BNC接头

  • 描述原始CAN帧和CAN FD帧
  • 从记录的信号踪迹中解码CAN帧,CAN FD帧
  • 报告功能显示各种属性和解码CAN帧的测量数据
  • 当前显示可截图保存为位图
  • 存储器深度达1M
  • 记录的样本数据存储为CSV文件
  • 扩展的缩放功能
  • 时间测量分辨率可达10ns

PCAN-Diag FD Editor 编辑软件特性
(Windows)

  • 方便配置所有可用设备的设置
  • 编译传送列表
  • 每个工程项目配置多个比特率
  • 设备配置、传送列表,传送序列以及符号解析文件可保存在工程中
  • 通过USB连接将工程传送到PCAN-Diag FD的存储卡

下载

PCAN-Diag FD package

The package includes the latest firmware, software, the default project, as well as the current device help and documentation (German and English). Download

PCAN-Diag FD manual English

PCAN-Diag FD quick start English

PCAN-Symbol Editor 6

Windows® software for creating and editing Symbol files Download

PEAK-Converter 2

Conversion of trace data to various output formats using the conversion software PEAK-Converter for Windows® 10, 8.1, 7 (32/64-bit) Download



发货清单

  • PCAN-Diag FD,附带充电器或不附带,防震塑料壳
  • 配置软件PCAN-Diag FD Editor(Windows®10,8.1,7(32/64位))
  • Windows操作系统下的PCAN Symbol Editor 符号编辑软件【详细说明
  • 转换软件PEAK-Converter (Windows®10,8.1,7(32/64位))
  • USB 连接线
  • 电源单元为欧洲,美国和英国的可更换插头
  • HDMI/微型HDMI连接线
  • PDF格式说明书
  • 快速使用指引

注释:充电器在PCAN-Diag FD的供电模块随带



订货信息

说明 货号
PCAN-Diag FD IPEH-003069
PCAN-Diag FD带充电站 IPEH-003069 + IPEH-003068
