PLIN-LWL:光纤LIN耦合器用于LIN总线数据传输

对于防爆区域或EMC测量,PLIN-LWL光纤LIN耦合器可在任何地点用光纤替代LIN网络线路。该模块还附带外部电源适配器。

特点

  • 比特率从2.4 kbit/s至20 kbit/s
  • TJA1028 LIN收发器
  • LED显示电源和收发器状态
  • 可切换主站终端
  • LIN总线通过D-Sub, 9-pin连接
  • 光纤线路包含62.5/125 µm光纤双工线路和ST连接器
  • 供电电压:8 – 30 V
  • 通过D-Sub 9-pin 或 DC 连接器(跳线)供电
  • 铝合金外壳
  • 扩展的工作温度范围-40 to 85 °C (-40 to 185 °F)


发货清单

  • 2路LIN转光学波导转换器包含电源适配器。用塑料防震包装盒发货
  • 可选5或10米FO电缆,62.5 / 125 µm双工线路ST连接器。其它长度可定制
  • 使用手册(PDF格式)

货号:IPEH-004049

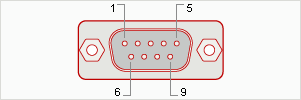

D-Sub引脚分配

引脚 引脚分配
1 无连接
2 无连接
3 GND
4 LIN
5 无连接
6 GND
7 无连接
8 无连接
9 +5V



下载:PLIN-LWL manual…………… English

PEAK-System论坛:Section for the PLIN-LWL for questions and support
