PCAN-Diag 2:手持式CAN总线诊断仪

简介

CAN总线诊断仪PCAN-Diag2是一款具有多种功能的手持式CAN诊断工具,它能够检测CAN总线,如CAN总线的传输速率(比特率)检测、总线负载测量和终端测量。 也可以接收CAN报文,它可以传输单个报文或它们的整个序列。 另外,内部存储卡可以实现CAN数据流的示踪和回放。

PCAN-诊断仪内置的2通道示波器可显示CAN信号。单个CAN ID和各种事件可用作触发。从模拟信号解码CAN帧,例如,探测帧内的错误。

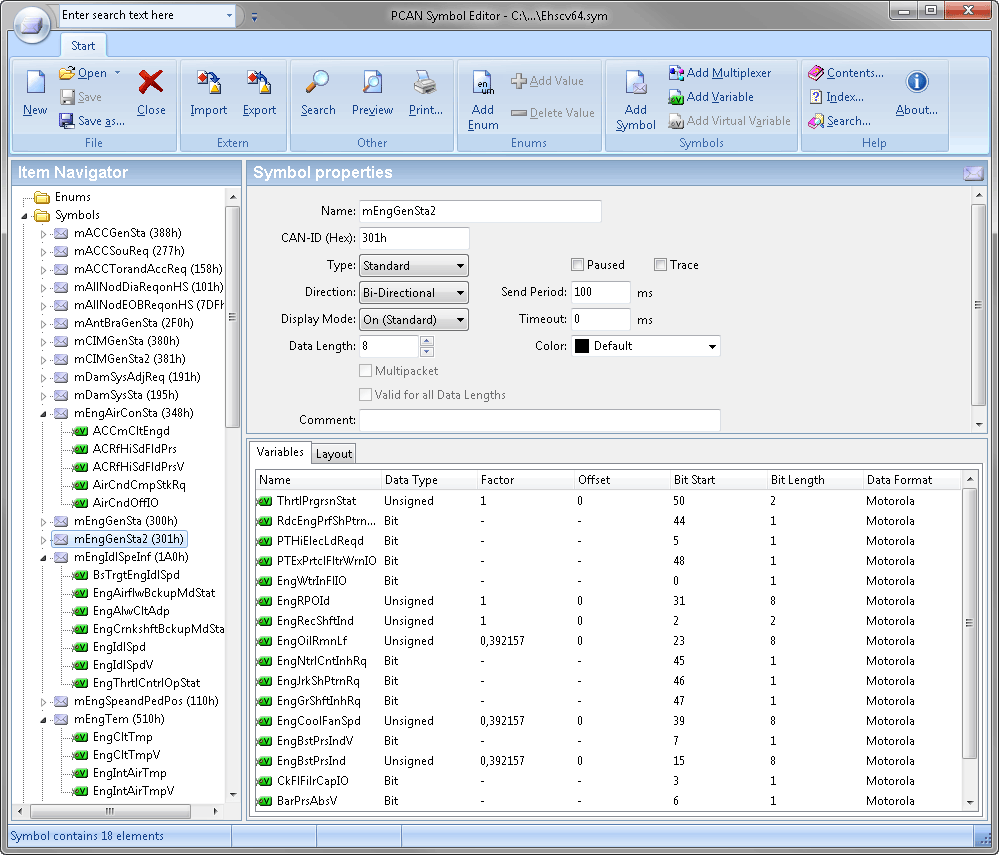

接收到的CAN报文可以用符号显示,实现更清晰和轻松配置。通过产品附带的 PCAN Symbol Editor 符号编辑软件可轻松生成符号文件。

用户可用旋钮选择和操作单独的诊断功能。高速CAN可替换,CAN收发器模块可以根据需要与低速或单线CAN连接。



规格

  • 高速CAN( ISO 11898-2),CAN收发器模块可根据需要换成低速CAN(ISO 11898-3)或者单线CAN(SAE J2411)
  • 符合CAN规范 2.0 A/B
  • CAN总线连接是9针的D-Sub (符合 CiA® 303-1)
  • 显示屏:320x240像素分辨率
  • 电池(4节1.5V AA)供电或者使用附带的电源适配器(适配器上有低电压插座)
  • 2GB 内存卡用于保存工程。连接PC时也可用于USB大容量存储器
  • 工作温度:0 至 50 °C (32 至 122 °F)

功能概述

  • 分析物理层和协议层上的CAN网络
  • 从预设列表或者8个用户定义值中选择比特率
  • 基于一个固定值列表自动探测比特率
  • 可切换只听模式
  • 可切换安静启动功能(在错误比特率下的只听模式)
  • 用符号文件显示接收的CAN报文,包括枚举(数值的列表)、多工器、和ID范围。
  • 符号文件可以通过附带的Windows®符号编辑软件PCAN Symbol Editor创建
  • 接收的CAN报文记录到内存卡上,如果需要,可带CAN ID过滤
  • 回放示踪文件
  • 通过附带的Windows®软件PEAK-Converter可把示踪文件转换成各种输出格式
  • 传送单个CAN帧或CAN帧列表
  • CAN数据的十进制、十六进制、或二进制录入。在运行时期间改变单个传送报文的数据
  • 测量CAN总线负载,用时间图显示,可切换显示错误帧
  • 总线负载时间图可以保存为位图截屏
  • 即便系统正在运行,也可测量高速CAN总线的终端
  • 根据所使用的收发器模块,可切换的CAN终端用于连接总线
  • 测量CAN接头(D-Sub)所有引脚的电压
  • 在工程中管理设备配置、传输列表、符号文件以及所有记录的数据(截屏、踪迹、和CSV文件)
  • 在总线离线下可选自动回位

点击图片看大图

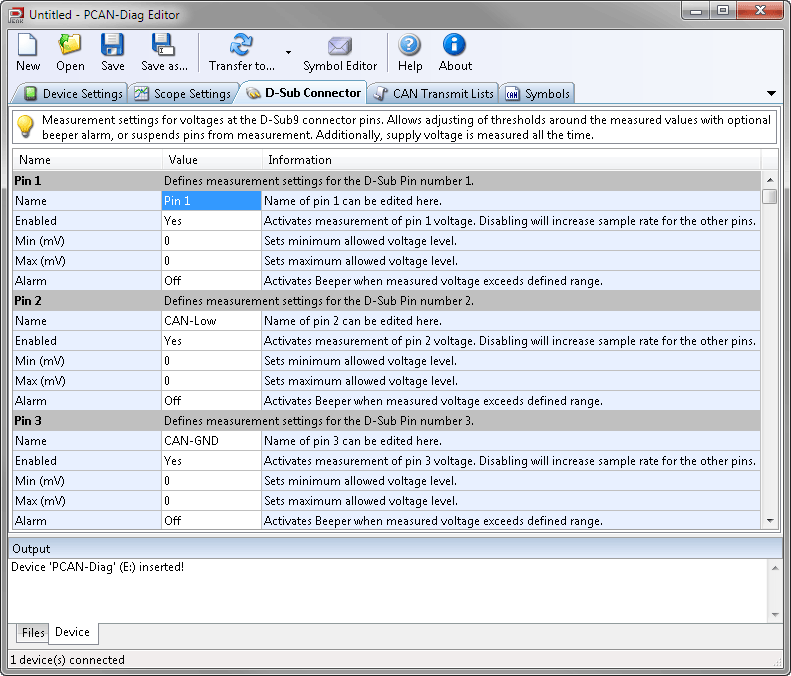

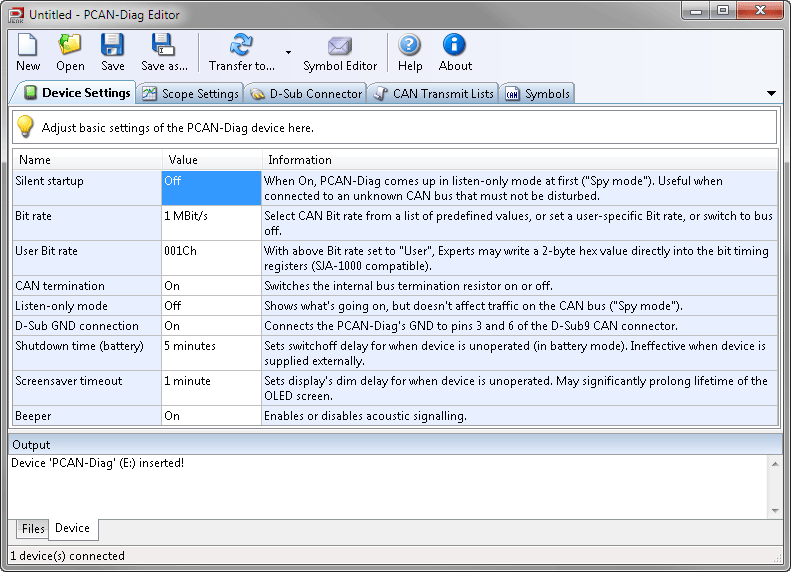

PCAN-Diag Editor for Windows®编辑软件特性,随产品附带:

  • 方便配置所有可用设备的设置
  • 编译传送列表
  • 每个工程项目配置最多8个比特率
  • 设备配置、传输列表以及相关符号文件可保存在工程中
  • 通过USB连接将工程传送到PCAN-Diag 2的存储卡

点击图片看大图

点击图片看大图

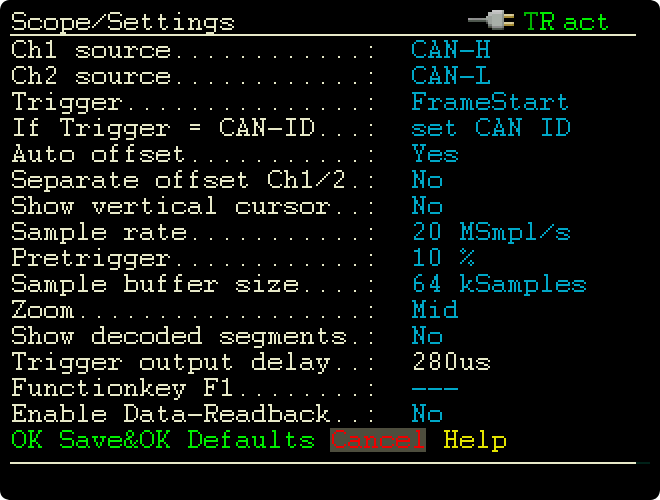

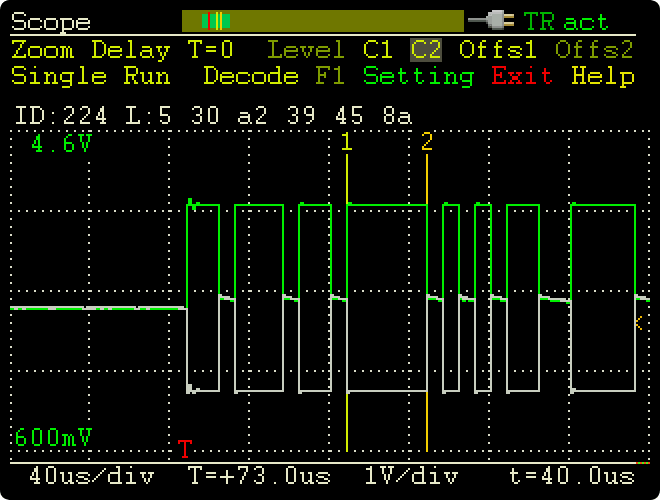

示波器功能

  • 示波器含两个独立测量通道,每个通道最大采样率为20MHz
  • 显示CAN高和CAN低信号,以及两个信号之间的差
  • 通过BNC连接的探头可检测外部信号(频率可达1MHz)
  • 触发可配置为帧开始、帧结束、CAN错误、或者基于它们的CAN ID的单独的CAN帧
  • 可用BNC接头触发外部测量设备
  • 原始CAN帧描述
  • 从记录的信号踪迹中解码CAN帧
  • 用报告功能显示解码CAN帧的各种属性和测量数据
  • 当前显示可保存为位图截屏
  • 存储器深度可设置到64kS
  • 记录的样本数据可保存为CSV文件
  • 扩展的缩放功能
  • 时间测量,分辨率可达50ns



点击图片看大图

货品清单:

  • PCAN-Diag 2,塑料壳,存放在防震塑料盒内发运
  • 配置软件PCAN-Diag Editor for Windows® 10, 8.1, 7 (32/64-bit)
  • PCAN-Symbol Editor for Windows®符号编辑软件【详细说明
  • 转换软件PEAK-Converter for Windows® 10, 8.1, 7 (32/64-bit)
  • 电池规格(4 x 1.5 V AA)
  • Micro USB接头电缆
  • 电源适配器
  • PDF格式说明书
  • 印刷版快速使用指引

货号:IPEH-002069-V2

注释:除了PCAN-Diag用于诊断CAN总线之外,也有型号用于诊断CANopen和DeviceNet。如果你需要详细信息,请联系我们:sales@hkaco.com.



下载

PCAN-Diag 2 package
Package includes software PCAN-Diag Editor and PCAN-Symbol Editor, the default project, the latest device help, and documentation (German and English).
Download
PCAN-Diag 2 manual English
PCAN-Diag 2 quick start English
PEAK-Converter 2
Conversion of trace data to various output formats using the conversion software PEAK-Converter for Windows® 10, 8.1, 7 (32/64-bit)
Download
