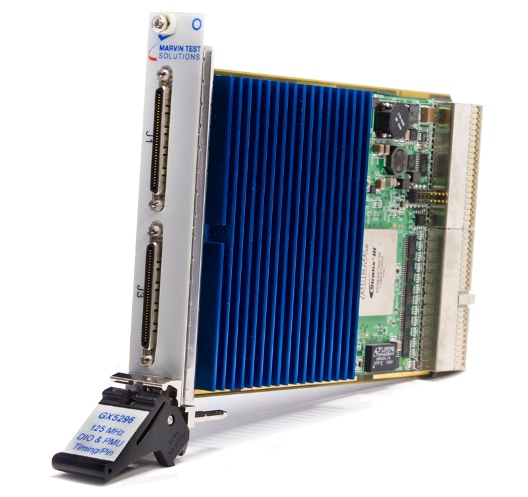

GX5296:动态数字I/O含每通道定时,可编程逻辑电平和PMU PXI板卡

  • 每针定时,多个时间集和灵活的定序器
  • 32个输入/输出通道,每个引脚具有PMU
  • 4个具有可编程电平和PMU的控制/定时通道
  • 每通道64MB板载矢量内存
  • 每通道驱动/感测电压范围为-2 V至+7 V
  • 125 MHz测试速率

概述

GX5296提供了目前市场上任何3U PXI动态数字I / O板的最高性能和特性。32通道GX5296提供每引脚定时,多个时间设置,数据格式化和高级定序器 - 为用户提供了对系统,板卡或设备测试应用程序进行模拟和测试复杂数字总线的功能。GX5296每引脚提供1 ns的边缘放置分辨率和每个引脚的PMU,可以执行直流和交流参数测试。 每个数字通道可以单独编程为驱动器,驱动器,感测信号,感测电流和负载值(具有换向电压电平)。 此外,每个通道提供参数测量单元(PMU),为用户提供在DUT(待测设备)上执行并行直流测量的能力。

GX5296支持深度模式存储器,为每个引脚提供64 MB的板载矢量内存,动态每个引脚方向控制,测试速率高达125 MHz。该板支持激励/响应和实时比较操作模式,允许用户最大限度地提高测试吞吐量,以便对需要深度内存测试模式的组件和UUT进行不间断测试。 单板设计支持主和从功能,无需使用附加模块。



特征

GX5296的定时发生器支持4个定时阶段和窗口(驱动和感测时序)。 每个阶段和窗口由两个时序边缘组成:分别assert/de-assert和open window/close window。 每个边缘都支持1ns的时序分辨率。四个时间段可用于将边沿定时映射到每个通道。

最多可以定义64个独特的时间集合组合。另外,支持六种数据格式:NR(无返回),R0,R1,RHiZ和RC(返回到补码),RSC(带有补码的环回)。

引脚电子资源在每个通道基础上是独立的,并且包括用于DUT的DC表征的全功能PMU。 PMU可以在强制电压/测量电流或强制电流/测量电压模式下工作。 另外,另外4个额外的引脚电子资源可用作定时和/或控制资源 - 提供从-2到+7伏的可编程驱动和感测电平。



GX5296采用基于PLL的时钟系统,可提供高达125 MHz的可编程向量时钟速率。 此外,每个模式(CPP)分频器可用,提供额外的时钟和边缘放置灵活性。 还支持外部输入和输出同步信号,可以将GX5296同步到外部事件或时基。

GX5296的全功能序器。 能力包括条件跳转,无条件跳转,子程序跳转或循环(使用嵌套循环)。 另外,定序器能够与各种信号进行握手,以便与UUT同步。 可以在每个步骤的基础上选择握手设置,其中可以使用各种握手暂停和恢复资源。 总音序器内存大小为4096个步长。

软件

GX5296提供图形矢量开发/波形显示工具以及虚拟仪器面板,32/64位DLL驱动程序库和文档。 虚拟面板可用于从显示仪器当前设置和状态的窗口交互式地控制和监视仪器。 此外,各种接口文件可以访问仪器的功能库,用于编程工具和语言,如ATEasy,C / C ++,Microsoft VisualBasic®,Delphi和LabVIEW。



应用

  • 半导体测试
  • ASICs测试
  • A/D和D/A测试
  • 视频采集/播放应用
  • 高速,双向总线测试/仿真
