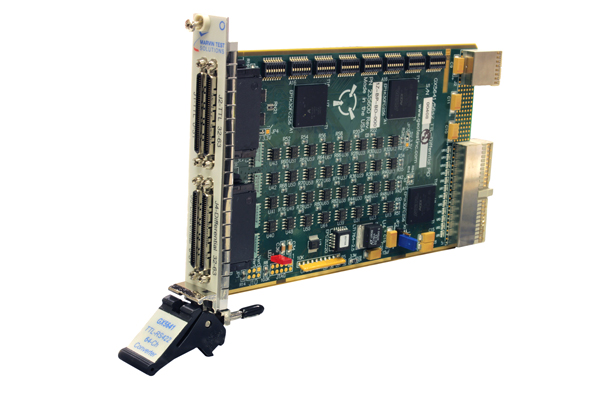

GX5641系列:双向差分-TTL I/O PXI 板卡

  • 64个双向转换通道或128个数字I/O通道
  • 通道可通过编程设置为转换模式或者软件控制的静态IO模式
  • 可通过软件独立控制每个TTL和差分输出接口
  • 与NI PXI 78811R DAQ FPGA模块兼容

概述

GX5641是3U PXI仪器板卡,可以用于数据获取,过程控制,自动测试设备(ATE),功能测试,和工厂自动化应用。板卡包括64个双向TTL差分I/O通道。每个通道具有两个接口(TTL和差分),且可单独配置为转换或静态I / O的模式运行。

GX5641能够支持128个独立数字输入或输出,64 TTL以及64个转换通道。GX5641的每个通道可以单独编程为转换模式或者静态模式。转换方向默认值可以通过配置板载交换机进行设置。根据所选模式,GX5641的通道可以预定义为将TTL转换为差分,反之亦然。



特征

GX5641的每通道可以单独通过软件控制进行单独设置,具有两种模式:转换模式和静态I/O模式。

在静态I/O模式下,GX5641支持128通道独立数字输入或输出:64TTL和64个差分接口。每个接口的方向可以在软件控制的情况下单独设置,以便实现输入或者输出。例如:通道1差分端口输出和TTL端口输入。

在转换模式下,GX5641支持64个独立通道,每个通道可以通过编程将TTL转化为差分电平或者倒过来。并且,可以随时加载每个通道的预定义DIP开关转换方向,覆盖当前设置(预定义默认值)。

在两种模式下,TTL和差分信号可被监视。上电时,所有64通道输出都被禁止。GX5641为每个差分I / O信号提供100Ω终端。

GX5641还可以配置为独立模块,无需软件控制。 当以独立模式配置时,模块仅在转换模式下工作,并且根据默认方向开关设置,每个通道的方向设置为上电。



编程与软件

该板卡提供GXPIO库,包含虚拟仪器面板,Windows32/64位DLL驱动程序库和文档。虚拟面板可用于交互式编程,控制窗口显示的仪器,并显示仪器的当前设置和状态。此外,提供了界面文件以支持访问编程工具和语言,如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic®、Delphi和Pascal。在线帮助文档和PDF用户指南包含安装、使用和板卡编程的使用说明文档。

一个独立的软件开发包-GtLinux-支持Linux32/64位运行系统。

应用

  • ATE系统和功能测试
  • 数据获取
  • 过程控制
  • 工厂自动化
