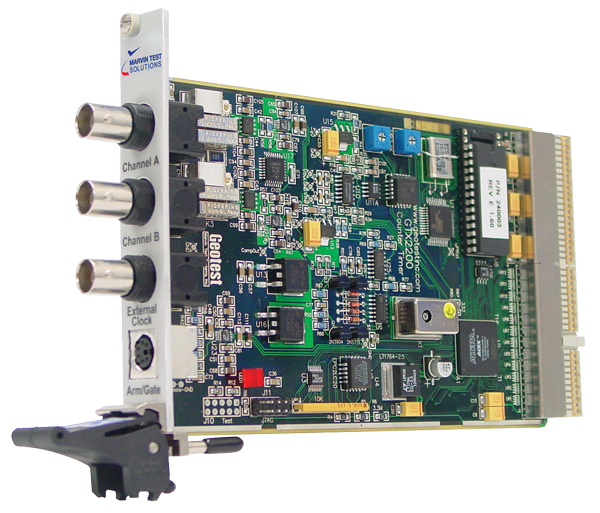

GTX2200系列:时间间隔计时器PXI板卡

  • 14个测量功能
  • DC至2.0GHz的频率测量(GTX2230)
  • 无平均条件下,100ps的分辨率(GTX2220和GTX2230)
  • 快速测量模式:2300读数/每秒
  • 自动校准时基赫触发电平系统

概述

GTX22x0系列通用时间间隔计数器提供高端独立频率计数器的许多测量和定时功能,包括累加,自动比率,频率,快速频率(仅GTX2220和GTX2230),周期,速率,单周期,测试时钟,时间间隔,时间间隔延时,累计,合计门控,合计门控一次和脉宽。

有三种型号可供选择:GTX2210、GTX2220和GTX2230。GTX2210的频率范围为DC至225MHz,GTX2220可以支持高至1.3GHz的频率,而GTX2230涵盖高达2GHz的频率。该板卡也可用PCI格式(GC22xx)。





特征

GTX22x0系列计数器有两个信号输入通道,通过BNC连接器输入,且含一个外部时基输入,ARM输入和一个门信号输出。可以使用单独的输入信号用于布防和门控电路,并且控制电路的时序分析(开始/停止持续时间),进行最大范围的灵活性测量。

GTX22x0系列计数器使用板载微处理器用嵌入式固件从主CPU卸载处理任务。计数器使用高密度,低功率场可编程门限阵列(FPGA)来执行复杂的任务。倒数计数技术用于实现低频信号的高分辨率测量,且牺牲测量时间。这些技术提供了所有频率的一个固定的位数的分辨率,而不是相同门限的固定分辨率(Hz)。

GTX2220和GTX2230可以仅用1ms测量每百万分之一(七位数)的频率为0.1,并且解决每个时间测量到100ps。这种精确解决频率和时间的能力可以提高精度,减少测量时间。
当结合2300测量/每秒,可用的最快速率之一时,能够在一个单一时刻被采集的数据多于一般的GPIB计数器在一分钟采集的数据。

另外,这些计数器还包括板载10MHz TCXO,用于内部频率参考的时基。高精密的10MHz TCXO可作为GTX2220和GTX2230的选择。外部10MHz输入也可用外部时基。



编程与软件

该板卡支持GXCNT软件,包含虚拟仪器面板,Windows32/64位DLL驱动程序库和文档。虚拟面板可用于交互式编程,控制窗口显示的仪器,并显示仪器的当前设置和状态。此外,提供了界面文件以支持访问编程工具和语言,如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic®、Delphi和Pascal。在线帮助文档和PDF用户指南包含安装、使用和板卡编程的使用说明文档。

一个独立的软件开发包-GtLinux-支持Linux32/64位运行系统。

应用

  • ATE系统
  • 事件定时测量
  • 频率测量
  • 时间间隔测量
  • 计量
