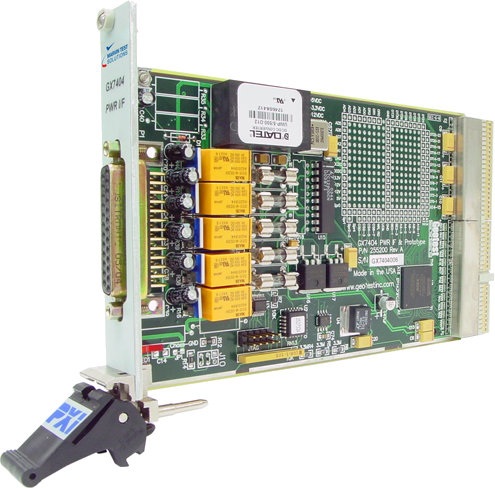

GX7404:大功率接口和原型PXI板卡

  • +3.3V,+5V,+12V和-12V电压输出
  • 软件控制开关闭合,开启
  • 远程监控电压与电流
  • 外部包含电源屏蔽线
  • 板载原型区域
  • 3U PXI板卡

描述

GX7404配置有四个继电器,可将电压切换到DB25接口连接器。 每个电压熔断并且可以添加可选的UUT放电元件。

此外,GX7404具有特有特征,包括外部屏蔽,UUT放电和原型区域。外部屏蔽采用TTL兼容输入,可消除GX7404输出的所有电压。原型区域可以放置UUT放电元件。板上的四个继电器中任何一个都可以在GX7404输出和放电元件之间切换UUT负载。

GX7404具有13行,15列的原型区域,1000mil;该区域内有电源走线。



特性

GX7404内置4个继电器,可开关电压至DB25接口连接器。每个电压都有保险并且可选被测设备放电部件。

另外,GX7404还有特殊功能,包括外部抑制、被测设备放电、和原型区。外部抑制是TTL兼容的输入能够从GX7404输出上清除所有电压。板上的原型区可安装被测设备放电部件。板上4个继电器的每个都能够开关被测设备负载,位于GX7404输出和放电部件之间。

GX7404提供13行15列原型区,位于100 mil中心。电源导轨也在原型区。

软件与编程

GX7404板卡提供GXPXI软件包,包括虚拟前面板,Window 32/64位DLL驱动库和文档。虚拟前面板可以用于编程和通过窗口仪器进行控制,窗口可显示仪器当前电流设置和状态。此外,提供的接口文件用于支持各种编程工具和编程语言,如 ATEasy,Labview,Labview/Real-Time,C/C++, Microsoft Visual Basic®, Delphi, and Pascal。在线帮助和用户手册提供如何安装使用和编程的方法。
GtLinux(额外的软件包)用于支持Linux 32/64位的操作系统。



应用

  • 自动测试系统
  • 接口电路电源
  • 测试目标电路电源
