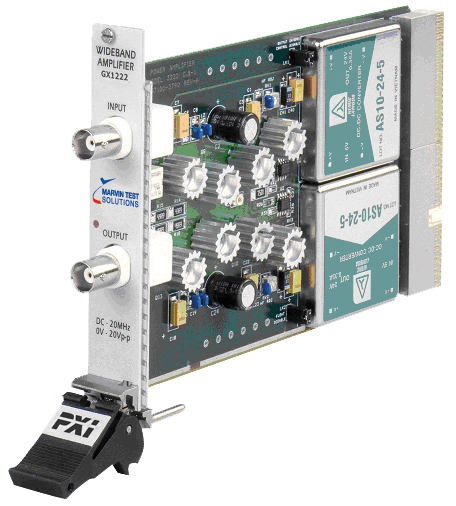

GX1222:宽带放大器PXI板卡

  • DC至20MHz带宽
  • 40Vp-p最大输出电压,变为开路
  • 20Vp-p最大输出电压,变为50Ω负载
  • 隔离输入和输出

概述

GX1222是一个3U单槽,基于PXI宽带功率放大器模块,用于信号放大。GX1222提供极好的信号保真度,可以将信号从DC放大到20MHz,其固定增益为×10。也可以自定义增益,而不损坏信号保真度和放大器性能。

应用

  • 汽车电子测试
  • 航空电子测试
  • 自动测试设备(ATE)


特征

板载DC-DC转换器和自定义组件允许GX1222将信号放大到高于PXI标准的电压水平。GX1222可以将输入信号放大到40Vpp输出信号,进入高阻抗负载,或者将20Vpp输出电压到50Ω负载。

GX1222可以配置浮动输入和输出连接,允许放大器在地面上浮动高达250VDC。唯一的线制因素是输入和输出的接地,必须连接一个相同的电势。这个性能在放大器应用中是很有益的,应该处于与其源相同的地面电势。可以使用简单的、用户访问跳线连接来添加或者删除浮动性能。

GX1222需要PXI总线的电源,无需软件驱动程序来控制该模块。



配置

GX1222可以根据应用需求提供多种配置。以下出厂设置可选(括号中的数字表示标准的配置):

  • 增益:1×10(10)
  • 输入阻抗:50Ω或者1MΩ(50Ω)
  • 输出阻抗:50Ω,75Ω,或者600Ω(50Ω)
  • 输出极性:正常或者反相(反相)
  • 信号接地:接地后者漂浮(接地)

信号接地选项由用户通过跳线选择;所有其它选择必须在GX1222选购时与销售人员说明。
