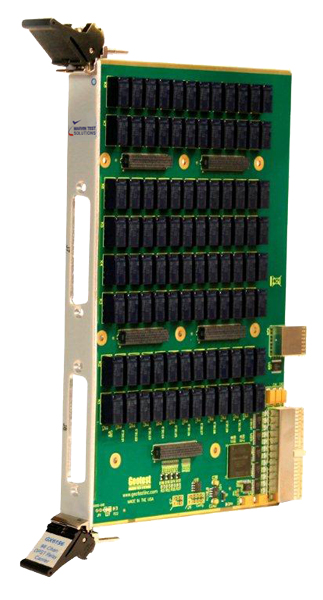

GX6196:96通道DPST继电器和控制PXI载板

  • PXI继电器和用户自定义应用的控制板卡
  • 96通道,2-极,A型继电器
  • 并行和串行数字控制接口
  • 配备所有源连接到用户定义夹层板的接口
  • 6U,单槽,PXI仪器

概述

GX6196是一款6U PXI开关和控制板卡,可用于创建自定义切换,信号调理或特定的UUT控制接口。该板卡提供96通道,2-pole,A型继电器,8个数字I/O线和一个串行数字接口。所有这些源都可通过(5)板间连接器获得该连接器与用户定义的子层/夹层板接口。夹层板通过两个78 pin连接器提供与被测单元(UUT)的所有连接。GX6196配有前面板,可连接(2)78 pin D-sub连接器。

特性

GX6196具有96 DPST继电器可通过PXI总线独立控制,并通过四个板间连接器连接到夹层板接口(用户提供)。此外,还有八个数字LVTTL I/O控制线和一个串行总线接口,可通过一个附加的板对板连接器进行访问。所有这些数字接口的控制也通过PXI总线支持,控制用户定义的夹层板上的电路。







编程和软件

该板卡内置GXSW库,其软件包包括一个虚拟仪器面板和一个windons32/64位DLL驱动程序库和文件。虚拟面板可用于从显示仪器的当前设置和状态的窗口交互式编程和控制。此外,还提供接口文件以支持对编程工具和语言的访问,如ATEasy,Labview,Labview/Real-Time,C/C++,Microsoft Visual Basic®,Delphi和Pascal。在线帮助文件和PDF用户指南提供包括安装、使用和编程方面的说明。

单独的软件包GtLinux支持Linux32/64位运行系统。



应用

  • 自定义负载板卡
  • 自定义界面
  • 数据采集
  • 进程控制
  • 自定义切换配置
