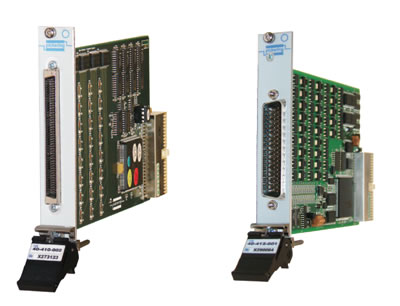

PXI数字I/O模块
Pickering的PXI数字I/O模块适用于操作外部设备或者接入外部逻辑。有两种输出驱动可选:
  • TTL适用于连接外部逻辑
  • 输出通道可操作外部设备,电压60VDC和电流2A

我们的数字输入/输出模块有可编程输入阈值 - 这使用户能够设置输入信号电压的高和低状态。它们还有输出通道能够用做电源电流的高边驱动,或吸收电流的低边驱动。

阅读我们的知识库,比较我们的数字输入/输出模块,适用于开关较大外部负载,例如继电器。

我们还为这些模块提供齐全的电缆和连接器附件,以保证你能够快速和成功地集成你的系统。我们用3年产品保修全力支持你。

PXI Digital I/O Modules
Standard 3-year warranty

3年保修
当前大多数PXI供应商为产品提供1年质保,而我们为全部产品提供3年标准质保。

选型表
数字输入/输出
配置 电流 最大电压 数字输入 连接器 PXI 插槽 货号
数字输入/输出32路TTL输入,
32路TTL输出,
最大驱动15个TTL负载
吸收 8mA,
供电 0.4mA
+7V -1.5V to +6.5V, ±20mA 96W SCSI Micro-D 1 40-410-001
数字输入/输出32路 TTL 输入,
32路开集输出
500mA 单路输出每字节,120mA所有输出开 +50V -1.5V to +6.5V, ±20mA 40-410-002
低边继电器驱动64通道 1A / 通道,
25A 总
+60V - 78W
D-型
40-411-001
32路高或低边驱动,可编程阈值 0.4A 供电,
0.5A 吸收
+50V 100V 最大
串行输入采集
40-412-001
32路高或低边驱动,可编程阈值 100V 最大 并行输入采集 40-412-111
32路高边驱动,可编程阈值 2A 供电/吸收 +40V 100V 最大
40-413-001
32路低边驱动,可编程阈值 100V 最大 40-413-002
32路高和低边驱动,可编程阈值 100V 最大 40-413-003
光隔离数字输入/输出模块,DC转DC转换器。32位输出,16位输入 400mA 供电 +40V 40V 最大 68W
SCSI Style
Micro-D
40-490-001
光隔离数字输入/输出模块,无DC转DC转换器。32位输出,16位输入 40-490-002
光隔离数字输入/输出模块,TTL输入。DC转DC转换器 40-491-001
光隔离数字输入/输出模块,TTL输入。无DC转DC转换器 40-491-002



产品系列

PXI 32 Chan I/O Parallel I/P Prog Threshold

PXI 32 通道I/O 并行 I/P 可编程阈值

货号 40-412-101

有升级版本 - 见 40-412-111

PXI H. Density Digital I/O Module 32 Bit TTL

PXI 高密度数字 I/O模块 32位TTL

货号 40-410-001

40-410系列数字输入/输出模块适用于操作外部设备:重载继电器(功率、射频和高电压类)、电磁管、灯泡、或接入外部逻辑例如可编程BCD接口仪器。

连接器数量 1
连接器性别
PXI H. Density Digital I/O Module 32 bit O/C

PXI 高密度数字I/O模块 32位O/C

货号 40-410-002

40-410系列数字输入/输出模块适用于操作外部设备:重载继电器(功率、射频和高电压类)、电磁管、灯泡、或接入外部逻辑例如可编程BCD接口仪器。

连接器数量 1
连接器性别
PXI Opto-Iso Digital I/O 32bit out 16bit in

PXI 光隔离数字 I/O 32位输出 16位输入

货号 40-491-002

40-490数字输入/输出模块专用于要求光隔离数字输入/输出的应用,例如应用于工业自动化领域。这些模块有32路数字输出和16路数字输入,可用字或单独的位编程。

连接器数量 1
连接器性别
PXI Opto-Iso Digital I/O 32bit out 16bit in

PXI 光隔离数字 I/O 32位输出 16位输入

货号 40-491-001

40-490数字输入/输出模块专用于要求光隔离数字输入/输出的应用,例如应用于工业自动化领域。这些模块有32路数字输出和16路数字输入,可用字或单独的位编程。

连接器数量 1
连接器性别
PXI Opto-Iso Digital I/O 32bit out 16bit in

PXI 光隔离数字 I/O 32位输出 16位输入

货号 40-490-002

40-490数字输入/输出模块专用于要求光隔离数字输入/输出的应用,例如应用于工业自动化领域。这些模块有32路数字输出和16路数字输入,可用字或单独的位编程。

连接器数量 1
连接器性别
PXI Opto Isolated Digital I/O 32 Out 16 In

PXI 光隔离数字 I/O 32输出 16输入

货号 40-490-001

40-490数字输入/输出模块专用于要求光隔离数字输入/输出的应用,例如应用于工业自动化领域。这些模块有32路数字输出和16路数字输入,可用字或单独的位编程。

连接器数量 1
连接器性别
PXI 64 Channel Relay Driver Module

PXI 64通道继电器驱动模块

货号 40-411-001

40-411是最完美的解决方案,用于驱动来自PXI系统或者我们的LXI模块化机箱的外部继电器。每个模块都提供低边开关的64通道,用于外部继电器。

连接器数量 1
连接器性别
PXI 32 Channel I/O Serial I/P Prog Threshold

PXI 32通道I/O 串行 I/P 可编程阈值

货号 40-412-001

40-412是一款32通道数字输入/输出模块,高输出电压和电流功能和双路可变阈值输入。

连接器数量 1
连接器性别
PXI 32 Channel I/O, Low Side Driver

PXI 32通道I/O, 低边驱动

货号 40-413-002

32通道数字输入/输出模块,高输出电压和电流功能和双路可变阈值输入。

连接器数量 1
连接器性别
PXI 32 Chan I/O Parallel I/P Prog Threshold

PXI 32 通道 I/O 并行 I/P 可编程阈值

货号 40-412-111

32通道数字输入/输出模块,高输出电压和电流功能和双路可变阈值输入。

PXI 32 Channel I/O, High Side Driver

PXI 32通道I/O, 高边驱动

货号 40-413-001

32通道数字输入/输出模块,高输出电压和电流功能和双路可变阈值输入。

连接器数量 1
连接器性别
PXI 32 Channel I/O, High and Low Side Driver

PXI 32通道I/O, 高和低边驱动

货号 40-413-003

32通道数字输入/输出模块,高输出电压和电流功能和双路可变阈值输入。

连接器数量 1
连接器性别
