SMARTmpsoc模块：用于时间感知网络的Zynq Ultrascale+ SoM |
 |
|

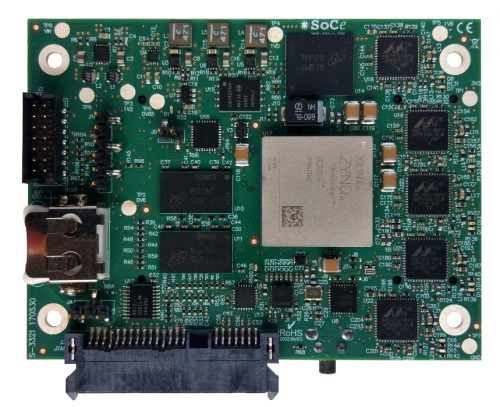

SMARTmpsoc 模块是可插拔的SoM，旨在使以太网工业网络轻松集成到电气、运输和工业自动化领域的设备中。
这个功能强大的模块允许实施具有强大网络功能的定制路由器、交换机或终端设备。可以使用特定的IP内核在硬件中实现切换处理。
SoC-e提供了可在SMARTmpsoc 模块上实现的解决方案，这些解决方案包括：HSR，PRP，MRP，DLR，TSN，RSTP，PTP，低延迟以太网，Profinet和以太网IP。 |
|

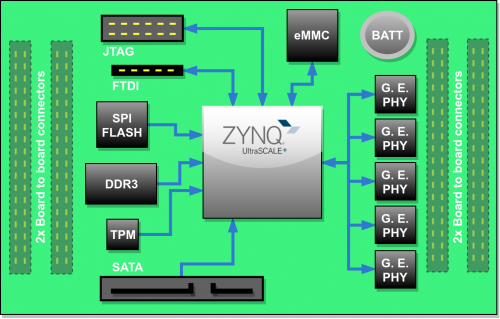

联网功能
- 连接到PL（FPGA）的4个以太网组合系统：它们支持10/100/1000Base-T，1000Base-X和100Base-FX。
- 1个连接到PS的以太网组合系统：1个10/100/1000Base-T，用于管理。
- 在连接器中连接到PS的3个SGMII链接：它们支持10/100/1000Base-T和1000Base-X。
- 网管以太网交换机IP和HSR/PRP交换机IP参考设计。
主要特点
- 工业级组件。
- 工业级Xilinx Zynq Ultrascale+ MPSoC XCZU3EG：Zynq Ultrascale+ MPSoC系列是以处理器为中心的平台，可在单个芯片中提供软件、硬件和I/O可编程性。这些设备嵌入了高达1.5GHz的四核ARM® Cortex-A53平台，并组合有双核Cortex-R5实时处理器，Mali-400 MP2图形处理器和新一代可重配置区域（FPGA）。
- 2 GBx32 DDR4：快速DDR内存，用于存储操作系统，软件应用程序，协议堆栈或大缓冲。
- 64 MB Quad SPI闪存：用于存储固件和比特流的存储器。
- 16GB闪存：eMCC。
- RTC：实时时钟。
- TPM：可信平台模块2.0安全芯片。
- SATA 3连接器：用于将SATA硬盘直接连接到板卡的高速接口。
- USB支持：USB连接。

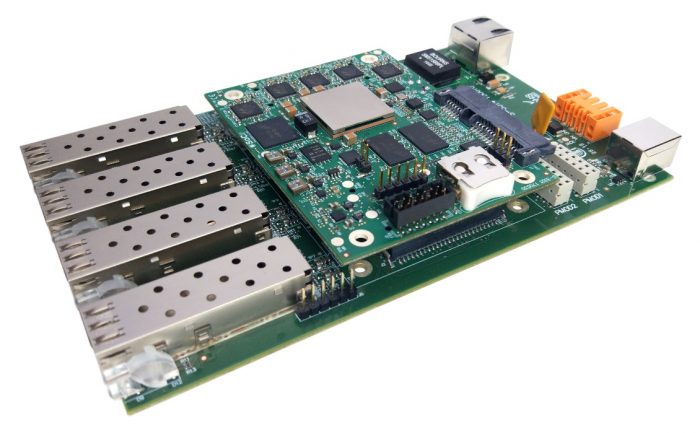

SMARTmpsoc 模块也以即用型Brick格式提供：SMARTmpsoc Brick。 |
|
|
|
|
该SMARTmpsoc Brick为您提供一个完整有效的解决方案开箱即用。它嵌入了Linux OS以及调整HSR/PRP、千兆以太网和IEEE 1588网络所需的IP和软件。它是HSR/PRP、网管以太网10/100/100TX-FX、Profinet、IEEE 1588v2和TSN领域中定制交换机的完整解决方案。
SMARTmpsoc Brick包含在以下包中：
- SMARTmpsoc 模块
- SMARTZynq 载板
- 电源
- USB B电缆
- 光纤/铜SFP模块（可选）
欲了解更多信息，请联系我们：info@hkaco.com。 |
|
|
| |
|
|
| |
