SMARTZynq PCIe HSR/PRP/PTP 是符合HSR和PRP v3冗余以太网协议（IEC 62439第5和4条）的网卡。这些协议可确保关键基础设施上网络的高可用性，提供零延迟恢复时间，并且在网络出现故障时不会丢失任何帧。该板卡将工业PC连接到冗余网络，此外，它还通过第三个端口支持RedBox操作模式，用于外部常规以太网设备。
该板卡可采用双连接节点（DAN）和嵌入式RedBox操作组合的开箱即用配置交付。因此，SCADA或PC系统是PRP或HSR网络的DAN。附加的SFP端口能够通过硬件将以太网流量直接切换到高可用性网络，而无需将此流量引入服务器。
默认情况下，板卡的所有交换端口均支持IEEE 1588v2电源实用程序配置文件透明时钟操作。板卡上可以包含“普通时钟”或“边界时钟”操作模式，以从服务器或SCADA系统自动运行。

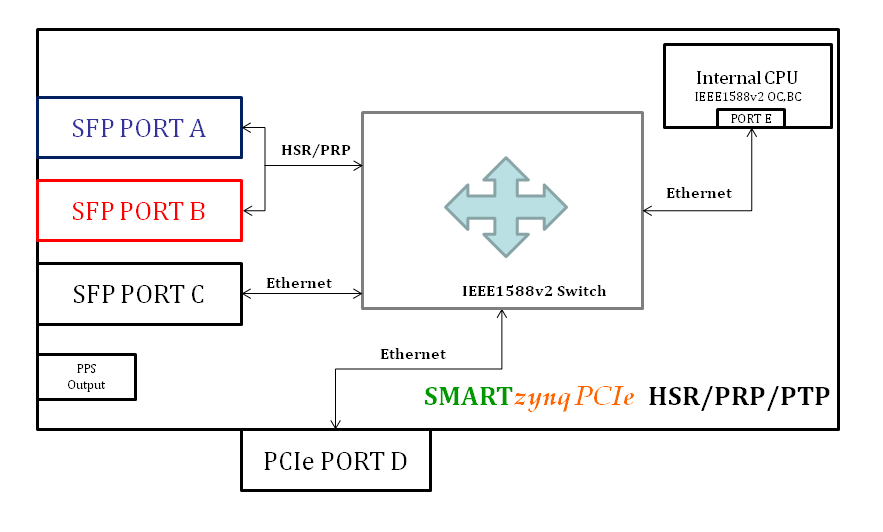

功能特点：
- 双附加节点（DAN）：2个三速冗余端口（SFP笼子端口A和端口B）用于IEEE1588v2的HSR/PRP网络
- 冗余盒（RedBox）：1个三速冗余端口（SFP笼子端口C）用于IEEE1588的三速以太网链路
- 1个千兆以太网（PCIe端口D）与PC/SCADA系统通信
- 端口A，B，C和D由硬件切换
- 自主IEEE 1588v2普通时钟和边界时钟操作
通用主要功能：
- 3个SFP笼子用于10/100/1000Base-T; 100Base-FX
- PPS，IRIG-B等的2个SMA输出
- PCIex1
- 软件驱动程序：Windows平台，Linux，VxWorks
- 用户友好的配置工具
- 图形用户界面
|
