混合射频混频器 - 6GHz

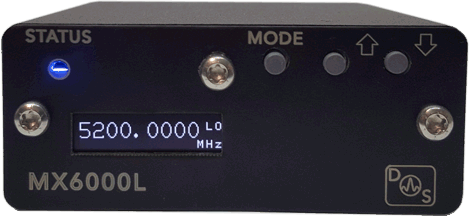

MX6000L是我们新推出的一款紧凑型宽带有源混频器，集成了25MHz至6GHz的本地振荡器。 LO频率可以从前端按键，USB命令或提供的Windows PC应用程序进行设置。10 MHz参考信号可以从外部提供或在内部自动生成。 由于不需要额外的本地振荡器或实验室直流电源，MX6000L能够方便成为用作下变频器或通用混频器。

RF混频器特点：

• 可通过笔记本电脑、电池组、智能手机充电器、电脑等进行Micro-USB充电
• 紧凑，坚固的全金属外壳
• 明亮高效的OLED显示屏
• 简洁高效的控制界面
• 工业标准级虚拟COM端口串行命令
• 50欧姆金质材料SMA端口
• 内部2.5ppm LO参考频率

RF下变频器规格：

• 集成的25 - 6000 MHz可编程本地振荡器
• IF输出范围：LF至600 MHz
• RF输入范围：10 - 6000 MHz
• 高RF输入P1dB> +12dBm
• 低LO泄漏：典型值<-30 dB
• 6GHz时的相位噪声<72 dBc
• 转换损失很低
• 回波损耗> 10 dB
• 典型噪声系数：9.75 dB

典型应用：

• 一般RF实验室测试应用
• 接收器开发
• 通讯应用
• 卫星下行测试
• 雷达系统

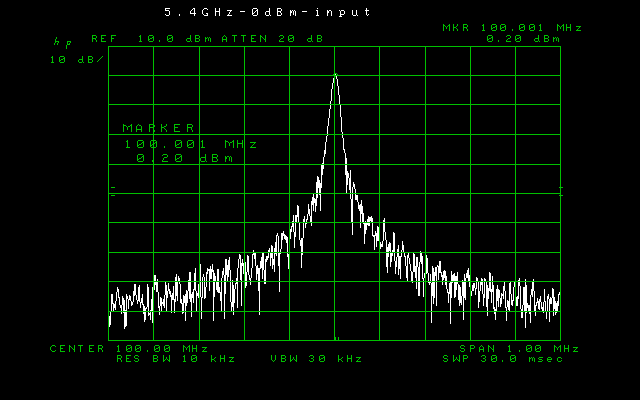

如上所示，从5.4GHz到100MHz的转换器无转换损耗。
