CPU-71-16
VMEbus SBC-英特尔酷睿i7

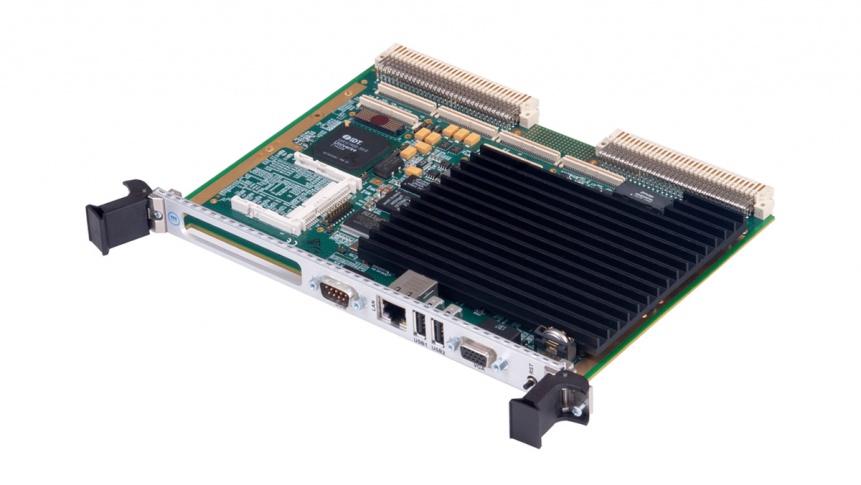

Eurotech的CPU-71-16是基于VMEbus 6U外形尺寸的高性能单板计算机（SBC）。

特征

兼容VME -Tundra Universe IID PCI-VMEbus接口提供VME64兼容性以及与较旧VME背板的向后兼容性
高性能和低功耗 -双核处理功耗低于25W（典型值），可在扩展温度下进行低温操作
千兆以太网 -提供了三个千兆以太网端口，一个在前面，两个在后面，与VITA 31.1兼容
MIL-STD版本 -CPU-71-16提供支持楔形锁的版本，以实现较高的抗震性和抗振性以及传导冷却。保形涂层适用于所有版本

数据单下载

描述

CPU-71-16是基于VMEbus 6U尺寸规格的高性能单板计算机（SBC）。CPU-71-16提供对流冷却和加固传导冷却两种型号，可满足众多商业和军事应用的需求，这些应用要求最大的处理能力，低功耗和较小的物理尺寸。

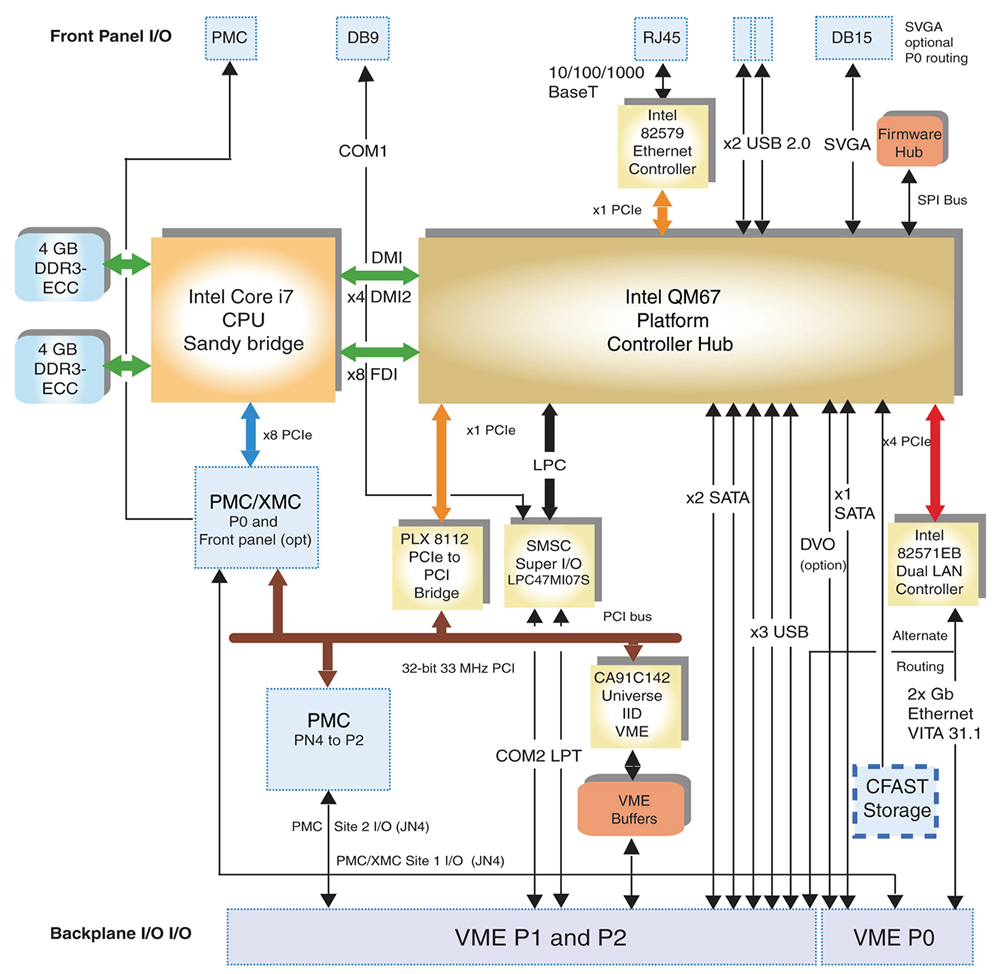

CPU-71-16的核心是英特尔第二代酷睿i7 ULV桑迪桥处理器和QM67 Cougar Point平台控制器中枢（PCH）。这两个设备构成了设计的中央处理主干。通过处理器中集成的双通道内存控制器，CPU-71-16支持高达8 GB的DDR3 SDRAM，运行速度高达1333MHz。

CPU-71-16支持两个PMC和一个可选的XMC站点：板载XMC站点通过一个PCIe x8（第2代）连接到Core i7 CPU。这两个PMC站点通过PCIe至PCI桥接器实现，该桥接器通过PCIe x1链路连接到QM67 PCH。背板的VME接口是通过Universe IID PCI-VMEbus接口控制器实现的。

CPU-71-16同时提供前面板和P2 / P0以太网端口：英特尔82579 10/100 / 1000BaseT以太网控制器被路由至前面板访问的RJ45接口，而82571EB双10/100/1000 BaseT，根据VITA 31.1以太网底板网络，提供了另外两个路由到P2或P0的千兆以太网端口。三个RS-232端口和一个LPT1端口也路由到P2。

CPU-71-16支持板载CFast（SATA）卡作为可引导存储。还提供扩展温度和传导冷却版本。

技术指标

处理器	中央处理器	英特尔酷睿i7-2610UE / 1.5GHz，17W
	芯片组	移动式英特尔QM67
的BIOS	类型	凤凰城SecureCore Tiano UEFI
平台控制器中枢（PCH）	平台控制器中枢（PCH）	英特尔Cougar Point QM67平台控制器中枢– PCI Express基本规范，修订版2.0 –增强的DMA控制器，中断控制器和计时器功能–带有独立DMA的集成3G串行ATA主机控制器–支持8个USB端口的USB主机接口–系统管理总线（SMBus）规范2.0版，额外支持板载I2C设备–支持英特尔快速存储技术–支持针对定向I / O的英特尔虚拟化技术–支持从时钟芯片生成额外时钟的缓冲模式–模拟显示端口（VGA） –固件中心（FWH）界面
记忆	内存	4GB DDR3-ECC焊接内存
存储	CFAST	板载连接器，用于可启动的高速度CFAST
	EEPROM	SPI总线上的用于BIOS的64Mbit EEPROM
I / O接口	乙太网路	通过PCH的x4 PCIe实现82579 BaseT单通道–通过PCH的x4 PCIe实现82571EB BaseT双通道
	超级I / O	SMSC LPC4M10S7超级I / O：2个COM端口支持RS-232、1个LPT接口
	PMC / XMC	从处理器到XMC站点1（从JN4 I / O到P2）的PCI x8 Express总线–两个PMC站点均可使用32位，33MHz PCI总线
	VME后方I / O	P0 VITA TA 31.1兼容双Gb以太网，PMC / XMC站点1个I / O，1个SATA 3G，数字视频输出（可选），SVGA的可选布线– P2 COM2，LPT，3个USB 2.0、2个SATA 3G，2个10 / 100 / 1000Base-T（如果未填充P0），PMC站点2 I / O
	前面板I / O	10/100/1000 BaseT（RJ45连接器），2个USB 2.0，COM1（DB9连接器）和高密度DB15 VGA连接器（可用备用路由到P0）–可选的PMC / XMC站点1 I / O访问
其他	传感器	通过SMBus进行车载温度监控
功率	功耗	估计+ 5V @ 5A（典型值）–总功率：25W（典型值），基于2610UE处理器–实际功率取决于CPU-71-16产品配置以及XMC和USB负载（功耗值如有更改，恕不另行通知）
环境	工作温度	0至+70˚C（可用-40至+85˚C版本）
	储存温度	-50至+85˚C
	工作湿度	20％至95％无凝结
	储存湿度	0至100％无冷凝
机械	合规	6U VMEbus尺寸
	冷却	坚固/传导冷却：提供传导冷却版本–可选的楔形锁提供1101.2的高抗冲击和振动性能–对流和传导冷却版本具有保形涂层–可提供标准和扩展的工作温度范围
软件	操作系统	支持Windows 7，Windows 10
