RELY-SV-PCIe：采样值订阅者DAN PCIe NIC

RELY-SV-PCIe卡是一种智能可插拔板卡，在同一设备中包含软硬件资源，可为基于IEC 61850标准的智能电网实施密集处理、专用网络、同步、和面向安全的服务。

该设备使用专用硬件进行第2层IEC 61850-9-2采样值帧处理，并通过标准PCI Express接口将任何常规计算机转换为功能强大的工具，以进行IEC 61850分析。

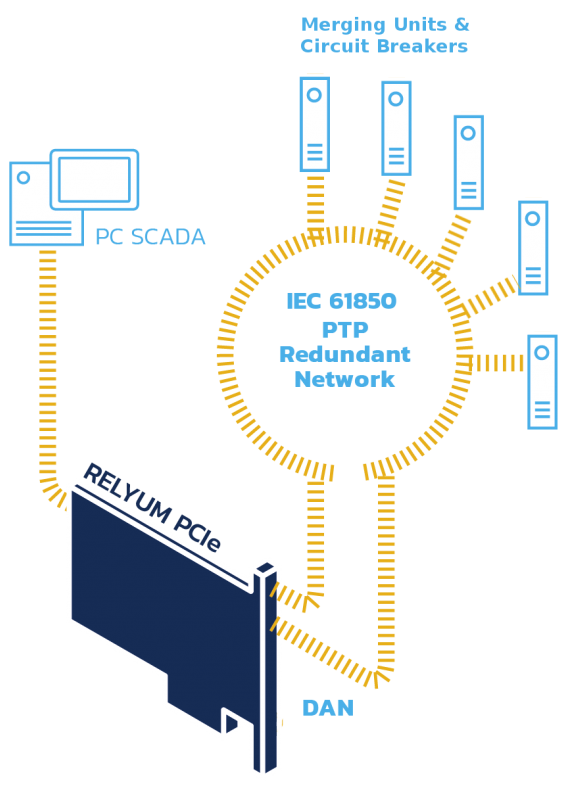

它可以用作多媒体PCIe DAN，用作高可用性网络的HSR/PRP节点或连接到常规以太网。此外，RELY-SV-PCIe基于IEEE 1588标准实现了高精度时钟同步。

这些关键功能使RELY-SV-PCIe平台成为用于关键环境的最可靠和多功能的设备。

采样值处理

• 第2层IEC 61850-9-2（SV）帧处理
• DFT计算模块的高性能实现，用于计算一次谐波的幅度和相位（50或60 Hz）
• 高性能RMS计算模块
• 最多支持40个同时SV流，并且处理窗口为1（每个新样本均进行完整计算）
• 具有更大处理窗口的多达64个流
• 完整计算6us的确定性延迟
• 状态、配置、和统计计数器寄存器

通讯技术

• 监督帧的自主管理和IEEE 1588-2008 PTPv2支持
• 2个HSR/PRP端口或1个以太网端口
• 介质选件（SFP固定框架）：
  • 10/100/1000Base-T，1000Base-X或100Base-FX
• 零丢包冗余模式：
  • IEC 62439-3 v3第5条“高可用性无缝冗余（HSR）”
    • HSR环网的直通操作可最大程度地减少环网中的延迟
    • 支持的模式：H，N，T，U，X，HSR-SAN，PRP-HSR，HSR-HSR
  • IEC 62439-3 v3第4条“并行冗余协议（PRP）”
    • 存储并转发以进行PRP和以太网操作
    • 支持的模式：重复丢弃、重复接受、透明接收、PRP-HSR
• 1个PPS输出
• PCIex1
• 通过可选的适配器无缝集成在旧版旧式PCI系统上

处理性能

• 板载FPGA，用于SV处理、高速网络交换、和PTP时间戳
• 多核CPU单元支持自主软件应用

配置管理

• 以太网驱动程序可用于大多数操作系统（Linux，Windows，VxWorks等）
• 板载集成Web服务器，可为HSR/PRP/PTP提供HTML5-GUI配置访问
• 可通过HTTP（S）访问
• 配置文件配置和固件更新
• 实时网络监控
• Websocket用于无缝集成到客户的应用程序中
