逻辑分析仪 - AT-LA500

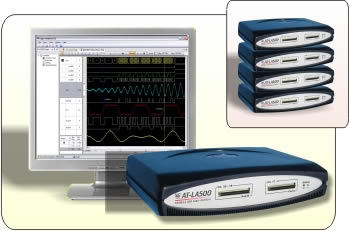

AT-LA500 基于PC的USB逻辑分析仪提供一个简单的实时数字系统分析解决方案,在您能够承受的价格内,将紧凑型设备的优势和您的PC的灵活性结合起来进行数据管理和可视化。

AT-LA500能够作为一个单一仪器拥有36个通道,每通道500MS/s采样率和高达4MS存储深度。



应用AT-XSS(扩展同步系统)扩展系统你还能连接高达8台AT-LA500在不损耗性能的情况下来扩展可用通道的数量:288通道@500MS/s采样率。

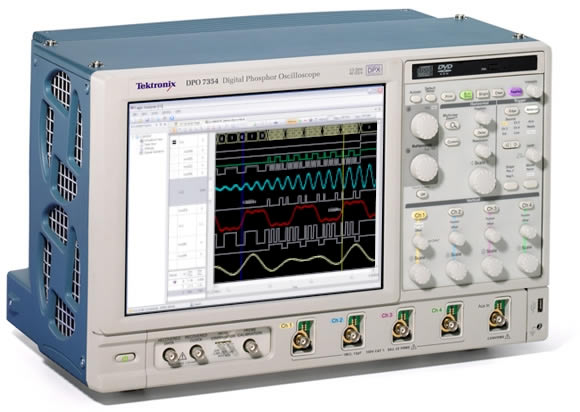

泰克科技和Active科技在意大利合作,现为DPO7000系列示波器提供一个集成高性能的混合信号功能,AT-LA500,USB逻辑分析仪,已经被定制为能应用于DPO7000系列示波器。

这个定制为Windows性能MSO市场提供了集成功能。

新AT-LA500 GigaView: 1.5 GHz (666 ps分辨率) 在所有通道上定时采集,能快速查找困难的硬件问题例如数字逻辑错误,毛刺,setup/hold违规和串扰。

AT-XSS许可也连接其他AT测试设备仪器(AWGs,示波器,…)来创建一个完整的测试系统。



远不止是一个逻辑分析仪

AT-LA500仪器是Active科技“硬件平台”仪器系列的一部分。这些仪器主要优势是它们的FPGA基于的架构能提供它们远程硬件重构能力。

这使它能被修改,只要更新软件,仪器硬件为了改善它,给它增加新的功能或者让它容易被定制。

由于这项技术AT-LA500结合了比标准逻辑分析仪更多的功能。相同的仪器集合了:

  • 新AT-LA500 串行协议分析仪
  • 新AT-LA500数字码型发生器-取样器
  • 新AT-LA500用于混合信号测试。连接您的示波器到AT-LA500做一个独特的混合信号测试仪

用户友好的软件允许使用高级的逻辑分析仪功能,而且在仪器上不需要按钮,把手和触摸屏;USB2.0接口在几秒内将采集的数据传输到PC上。

主要特性

  • 36通道@500MS/s
  • GigaView: 36通道@1.5 GHz (666 ps)
  • 通过AT-XSS总线连接高达8台设备
  • 500 MHz定时分析
  • 200 MHz DDR / 100 MHz SDR 状态分析
  • 每通道高达4MS缓存
  • 长达130min.采集时间
  • 码型和边缘触发
  • 31个触发电平
  • 3个热插拔探头组
  • 4个可编程和独立的阈值在每个仪器上
  • 1米长探头
  • 宽电压输入范围:使用Active HiZ探头达到-40V~40V
  • USB 2.0接口 (也支持USB 1.1)
  • Windows 2000/XP/Vista/Seven 32/64 位操作系统


软件

  • 界面操作简单
  • 3种可用显示窗口:波形窗口,数据窗口和DAC窗口
  • 同时打开显示窗口数量不限
  • 导出跟踪数据到其他Windows程序
  • 提供软件开发包

混合信号测试

混合信号测试总是涉及到电子电路是混合信号组件和数字设备交互或者是在数字电路中需要对信号进行完整性分析的地方。

在混合信号测试中,除了带宽、采样率和存储深度外,还要求其他的一些特性:

  • 通道数
  • 可扩展性
  • 触发电平
  • 探头特性
  • 模拟-数字同步性

许多好的示波器或者混合信号示波器可以做到非常实惠的价格。但是模拟部分性能好而数字部分差这通常在专业测试中是不够的。

AT-LA500是一个种能与标准示波器紧密集成的专业逻辑分析仪,在性能和价格上都能提供最好的混合信号解决方案。

新MSO性能免费使用在您的下一台DPO7000系列示波器上

泰克科技和Active科技在意大利合作,现为DPO7000系列示波器提供一个集成高性能的混合信号功能,AT-LA500,USB逻辑分析仪,已经被定制为能应用于DPO7000系列示波器。这个定制为Windows性能MSO市场提供了集成功能。

AT-LA500混合信号测试解决方案

AT-LA500完成一个标准示波器提供的所有数字特征要求完成任何混合信号测试情况:

  • 高采样率: 500Msps定时采样, 200Mhz DDR状态分析
  • GigaView: 1.5 GHz (666 ps分辨率) 定时采样在所有通道上
  • 通道可扩展性:从36到288通道
  • 32个触发电平
  • 3组不同探头带有:
    • 高带宽
    • 多个独立可编程阈值
    • 非常罕见的输入阻抗高达1MΩ
  • 高达4MS每个通道
  • 串行协议分析

AT-LA500能够简单有效地集成到标准示波器里面是由于其尺寸非常紧凑和USB连接到示波器本身(如果它是基于Windows系统)或者都能控制示波器和逻辑分析仪的PC,这样能够控制采集的数字/模拟信号管理和显示在一起。



同步性

AT-LA500提供一个专用的扩展总线,叫AT-XSS,用于扩展和同步外来仪器(例如示波器) 。同步是双向的所以示波器和逻辑分析仪可以反过来触发触发器。只要两条BNC线缆连接两台仪器来作为新的混合信号测试仪。

混合信号波形窗口

集成还通过隐藏AT-LA500和示波器之间所有通信细节的软件界面来实现。 系统配置界面非常直观但同时拥有强大的功能。采集到的混合模拟/数字信号可以显示在高级混合信号波形窗口中,该窗口提供:

  • 同时显示多个模拟/数字信号轨迹
  • 独立的轨迹大小,缩放和属性
  • 数字总线的模拟表示
  • 添加,删除,拖放信号
  • 扩大和折叠多个总线
  • 高级模式/边缘搜索

支持的示波器

AT-LA500可以与市面上大多数的示波器连接。

支持的示波器的型号正在不断增加,假如您使用的示波器不在其中,请邮件联系:support@hkaco.com

泰克示波器

以下所有Windows基的仪器:
DPO 7000 Series Oscilloscopes
DPO 70000 Series Oscilloscopes
TDS7054, TDS7254, TDS7404, TDS5054, TDS5104, TDS7104, TDS6604, TDS7154, CSA7404, TDS6404, CSA7404B, TDS7154B, TDS7254B, TDS7404B, TDS7704B, TDS5054B, TDS5104B, TDS5032B, TDS5052B, TDS5054BE, TDS5034B, TDS6804B, TDS6604B, TDS6154C, TDS6124C, DPO7054, DPO7104, DPO7254, DPO70404, DPO70604, DPO70804, DSA70404, DSA70604, DSA70804, DPO7354, DPO71254, DPO71604, DPO72004, DSA71254, DSA71604, DSA72004, DPO70404B, DPO70604B, DPO70804B, DPO71254B, DPO71604B, DPO72004B, DSA70404B, DSA70604B, DSA70804B, DSA71254B, DSA71604B, DSA72004B

力科

以下所有Windows基的仪器:
WaveRunner 6K and WaveRunner Xi series
WavePro 7K and 700Zi series
WaveSurfer 400 and WaveSurfer Xs series
WaveMaster

Giga View

现在数字设备变得越来越复杂,信号质量更加敏感,并且难以调试,包括高频总线和高速逻辑系列。

调试数字硬件可能是一个困难和长期的操作,因为可能会发生由诸如逻辑错误,串扰,接地反弹和功率分配伪影等快速边缘引起的新的影响。

定时错误调试包括以下问题的表征:

  • 毛刺
  • Set /Hold违规
  • 时序裕量验证
  • 串扰/抖动分析

尽管传统上通用逻辑分析仪是无法执行这种分析,但是得益于GigaView技术,AT-LA500能够执行定时错误调试。 GigaView技术提供2ns的时序分辨率,同时具有高达4个MS样本深度,同时采集666 ps的高分辨率时序,并使用是相同的探头。

这样就可以在一个设备上执行两个分析:深度时序分析和额外的高分辨率时序分析。

毛刺

毛刺通常是非常窄的脉冲,可能非常难以检测,捕获和难以解决。 它们的作用往往是不可预知的,它们可能是设备故障的第一个迹象,如驱动器错误,定时违规和串扰。



AT-LA500大的定时信号波形储存空间(2ns分辨率和高达4个采样存储深度),可以一次检查总线的所有信号线,查找事件或故障;;在特定事件发生之后,比如检测到一个故障,GigaView波形可以以高分辨率(666 ps)显示所有通道,每通道1024个采样深度,以便详细检查事件。

GigaView高分辨率时序窗口能够显示毛刺并以高精度测量其持续时间。

Setup/Hold 违规

Setup/Hold 参数是数字系统错误的常见来源,并且使用示波器探测时钟和数据线的传统方法可能难以分析。

逻辑分析仪可以同时监控系统中的每个信号,以检测Setup/Hold 违规情况,并且当在特定时间窗口发现问题时,AT-LA500 GigaView可以在该窗口中测量Setup/Hold时间,精度为666 ps。

时序裕量验证

所有通道的666 ps分辨率,从通道到通道的最大偏差为666 ps,允许工程师从简单的故障排除问题转移到实际验证其设计的时序裕量。 采样点可以以666 ps为增量移动,以精确地确定建立和保持窗口,并检查时钟,数据和地址线相对于彼此的行为以及异步输入。



数字码型发生器-sampler

AT-LA500可以配置为强大的模式发生器和采样器。在这种工作模式下,AT-LA500提供模拟标准串行或并行总线传输或定制数字接口的能力,用于系统或设备调试和表征。

其架构基于向量/命令存储器和强大的定序器,定义了向量/命令执行流程。

用作模式发生器采样器AT-LA500可提供:

  • 125MHz生成速率,250MHz采集速率
  • 2M采样存储器
  • 640个矢量/命令和512个定序器指令
  • 36位,具有2个独立方向
  • 并行或1,2或4线串行操作模式
  • 有条件或无条件执行流程
  • 可编程边缘/电平检测器
  • 可编程时钟发生器
  • 可编程采样频率
  • 与AT-XSS进行多设备同步

数字波形(矢量和命令)可以用表格格式编辑,也可以通过功能强大且非常直观的数字波形编辑器进行编辑,为编辑选项或整个信号或总线提供高级模式定义的时钟,计数和随机模式。



编辑波形的执行流程,可以用专用的序列编辑器表单进行轻松定义。

协议分析仪

AT-LA500串行协议分析仪使用专用硬件,可提供市场上最先进的触发功能。

图形用户界面以图形和表格形式提供了简便的仪器设置和数据分析。 提供了两种表示形式的命令解释,以及允许非常容易地检测关键事件的交叉探测特征。

支持的协议:

  • RS 232
  • I²C
  • SPI
  • Microwire
  • 485
  • 422
  • UART

附件

探头

我们根据不同的测试需求,设计了一批可选的探头。

Active Hi-Z 探头: 提供-40V至+ 40V的线性输入电压范围,输入电阻为1.1MΩ。
html 探头 : 提供-38V至+ 38V的线性输入电压范围,输入电容<10pF和130 MHz切换速率。

无源探头: 提供从0V到5V的线性输入电压范围,具有2V固定阈值,4独立的可编程阈值,允许您同时测试具有不同逻辑系列的电路;探头电缆长度为1米,即使远离仪器,也能轻松连接被测板。

Active Hi-Z 探头:
提供-40V至+ 40V的线性输入电压范围,输入电阻为1.1MΩ 输入通道数 18 2组9通道
输入电容 9 pF
输入阻抗 1.1MΩ
最大切换频率 80MHz
线性输入电压范围 -40到+40 V
输入电压范围 -60到+ 60 V
电压阈值 2个可编程门限,范围±40V,步进20mV
html 探头:
提供-38V至+ 38V的线性输入电压范围,输入电容<10pF和130 MHz切换速率 输入通道数 18 2组9通道
输入电容 < 10 pF
输入阻抗 22kΩ
最大切换频率 130MHz
线性输入电压范围 -38到+38 V
输入电压范围 -38到+38 V
电压阈值 2个可编程门限,范围±38V,步进20mV
无源探头:
提供从0V到5V的线性输入电压范围,具有2V固定阈值 输入通道数 18 2组9通道
最大切换频率 100MHz
线性输入电压范围 0到+5 V
最大输入电压 -3到+6 V
电压阈值 2V

AT-XSS:
  AT-LA500提供专用的扩展总线,称为AT-XSS,用于扩展和与外部仪器(比如:示波器)的同步。 同步是双向的,因此示波器和逻辑分析仪可以反过来触发主机。 BNC板提供了将示波器与AT-LA500连接的简单易用的方法。BNC电缆不包括在内。
  AT-XSS(扩展同步系统)电缆 一个可以快速连接8个AT-LAs来扩展通道数,而且性能不损失的方法:可以高达288通道,500MS/s。也可以连接其他AT测试设备仪器,创建一个测量系统。
