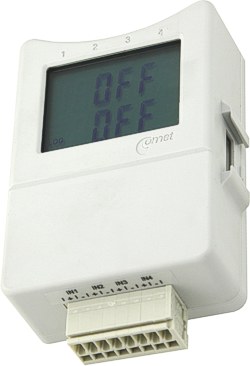

该款事件记录仪通过发送来自被监测对象的信号的逻辑状态来对一个事件的开始和结束进行监测，可以通过通信适配器从个人计算机下载记录的结果。
应用:
- 记录门的开/关
- 监测机械装置的功能
- 记录科技流程
- 记录运转时数
事件记录仪的优势:
- 多种传输方式 -USB, RS232, 以太网, GSM调制解调器
- 与计算机连接，实现数据的记录与传输同步
- 超大容量，可记录 32000个值
- 大屏双行显示，可以显示特殊符号，可关闭
- 结实的外壳
- 易于安装和锁定
- 低能耗电池，寿命长达4年
- 能显示电池的剩余容量，便于即时更换电池
- 通过以下几种方式激活：计算机设置的特定时间和日期，磁控开关或者外部4输入通道的逻辑状态
- 每一个逻辑状态都可以通过诺计算机来描述，使用记录值列表来描述
- 每一个记录仪都可以用最多32字符来命名
- 每一个通道都可以用最多16个字符来命名
- 密码保护，可防止未经授权的操作
| 技术参数 |
| 二进制个数: |
4 |
| 输入信号: |
从低电平或者两态电压信号 - 通过开关选择 |
低电平接点输入参数:
- 最低脉冲持续时间:
- 输入最大变化次数:
- 闭路电流:
- 开路电压:
- 最大电压输入: |
500 ms (更短的脉冲可能不被记录)
所有通道10S内最多20次
5 uA
< 3.6 V
±30 V |
输入电压参数:
- 最低脉冲持续时间:
- 输入最大变化次数:
- 低电平电压:
- 高电平电压:
- 输入电流: |
输入相互电流隔离
500 ms (更短的脉冲可能不被记录)
所有通道10S内最多20次
0 to 2.0 V
3.0 to 30 V
最大1.5 mA at 30V |
| 输入信号端口: |
可移动的 WAGO 734, 引线最大直径1,5mm2 |
| 记录模式: |
不循环 内存写满之后停止计数
循环 内存写满之后新数据会覆盖旧的数据 |
| 存储容量: |
不循环模式- 16254个输入信号变化
循环模式 - 15792个输入信号变化 |
| 实时时钟: |
组合日历，包括闰年 |
| 实时时钟误差: |
< 200 ppm (i.e. 0.02%, 17.28 s in 24 h) |
| LCD 显示刷新: |
5 s |
| 与计算机通信: |
RS232 ，通过COM 适配器
USB， 通过USB 适配器
Ethernet ，通过 LAN 适配器 |
| 电源: |
3.6V, AA锂电池, 标准寿命 4 年, 显示电池剩余寿命 |
| 工作温度范围: |
-30 to +70°C |
| 尺寸: |
93 x 64 x 29 mm |
| 重量: |
130 g |
| 保护: |
IP20 |
| 质保: |
2 年 |
门开关监测的实例
记录仪附件
电池， 不包含其他附件，为了满足基本使用要求，至少订购一个COM适配器，USB适配或者LAN适配器用于与计算机通信，如果需要不通过计算机或者外部二进制信号来控制记录仪，可选订一个开始 /停止磁控开关.
在任何时候，你都可以下载 支持 Windows系统.的免费的基本程序，程序可以控制记录仪的所有功能，以数字或者简单表格格式浏览和打印数据，还可以以dbf或者txt格式输出记录的数据便于以后的分析.
| 可选附件 |
 |
SWR004 |
支持Windows的可选软件 - 彩色打印，表格的横轴和纵轴缩放功能等 |
 |
SW100 |
带免费程序的CD光盘 |
 |
LP002 |
COM 适配器， 用于与带 RS232串行接口的计算机通信 |
 |
LP003 |
USB适配器， 用于与带 USB接口的计算机通信 |
 |
LP005 |
LAN 适配器 - 外部转换器，通过以太网与计算机通信, 包含ac/dc 230Vac/5Vdc适配器.
超过调整限制时通过发送 e-mail或者设置陷阱来报警 |
 |
LP004 |
start/stop 磁控开关 |
 |
MD036 |
魔术扣，易于安装和锁定 |
 |
F9000 |
壁挂式支架，防止未经授权的移动 |
 |
A4203 |
3.6V 的 AA锂电池 |
 |
LP006 |
GSM适配器，与带WaveCom Fastrack GSM调制解调器 的计算机通信 |
 |
MP009 |
WaveCom Fastrack GSM 调制解调器, M1306B，不带附件 |
 |
MP009/1 |
WaveCom FastrackGSM 调制解调器天线, 直角 |
| |
MP009/2 |
Fastrack GSM调制解调器的数据线 |
| |
MP009/3 |
Fastrack GSM 调制解调器的 ac/dc 230V/12V 适配器 |
