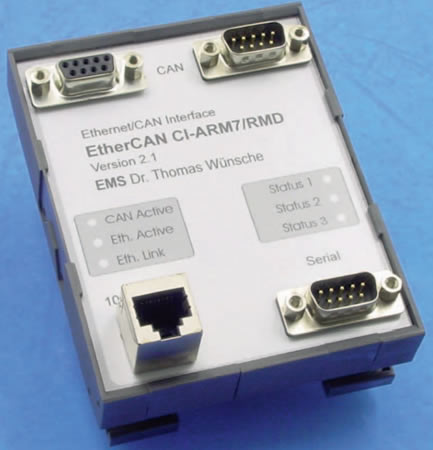

Ethernet/CAN网关EtherCAN CI在CAN网络和Ethernet系统之间传输数据。作为一款带有Ethernet接口的通用
CAN接口，EtherCAN CI独立于内部数据总线，因此可用于各种工作站 (PC、Mac、UNIX-workstation)。
特点
- Ethernet接入CAN总线
- CAN数据流过滤和缓存
- 微控制器Winbond W90N740CD with CAN-Controller NXP SJA1000
- 支持CAN协议2.0A和2.0B
- 串口用于配置设备
- 导轨安装
- 开发包用于Windows 2000/XP/Vista/7/8 和 Linux
技术数据
布置和连接
EtherCAN CI包括CAN部分连接，使用D- Sub 9公和母插头，管脚分配符合CiA DS-102标准。除了CAN信号，
该连接器还有EtherCAN CI的电源。
| 管脚 |
名称 |
功能 |
| 2 |
CAN_L |
CAN数据线路 (显性低) |
| 3, 6 |
GND |
地极 |
| 7 |
CAN_H |
CAN数据线路 (显性高) |
| 9 |
Vcc |
电源 +24V |
|
极限值
| 参数 |
最小 |
最大 |
单位 |
| 存放温度 |
-25 |
+70 |
°C |
| 工作温度 |
0 |
+60 |
°C |
| 供电 |
-100 |
+35 |
V |
| 总线连接上的电压 |
-30 |
+30 |
V |
|
名义值
| 参数 |
最小 |
常规 |
最大 |
单位 |
| 电流消耗 |
n.s. |
70 |
150 |
mA |
| 供电 |
10 |
24 |
30 |
V |
|
|
相关产品
» 开发包嵌入式
» CAN开发包 (Windows/Linux)
» T型连接器和电缆
订货说明
| 货名 |
货号 |
| EtherCAN CI-ARM7/RMD -V. 2.1 |
12-20-307-20 |
| EtherCAN CI-ARM7/RMD - M4D - V. 2.1 |
12-20-308-20 |
|
