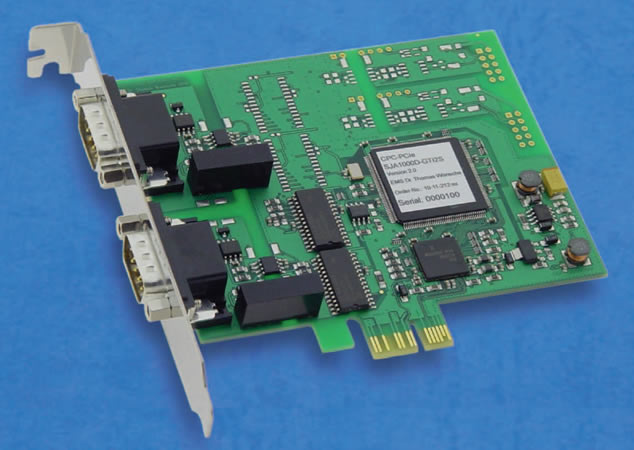

CPC-PCIe是一款无源CAN插入式板卡，用于PCIe x1插槽。CPC-PCIe专用于工业自动化领域，
并且具有坚固又成本效益的结构。
特点
- 无源CAN接口用于PCIe x1插槽
- 1、2、或4路CAN通道含控制器NXP SJA1000
- 可选CAN控制器和PC之间电气隔离
- 可选CAN通道之间电气隔离
- 支持11位帧和29位帧
- 开发包用于Windows 2000/XP/Vista/7/8和Linux
技术数据
总线接口
| 管脚分配 |
连接器 D-Sub 9, 符合CiA DS-102 |
| 物理连接类型 |
ISO 11898 / 收发器 PCA82C251 |
| 总线管脚的最大电压 |
±30V参照于总线地极 |
| 电气隔离电压 |
±1000V DC |
|
配置
| 资源 |
参数 |
| PC地址空间 |
自动分配 (即插即用) |
| 中断 |
自动分配 (即插即用) |
|
相关产品
» CAN插入卡PCI
» CAN USB接口
» CAN开发包 (Windows/Linux)
订货说明
| 货名 |
货号 |
| CPC-PCIe/SJA1000S |
10-11-200-20 |
| CPC-PCIe/SJA1000S-GTIS |
10-11-201-20 |
| CPC-PCIe/SJA1000D |
10-11-210-20 |
| CPC-PCIe/SJA1000D-GTID |
10-11-211-20 |
| CPC-PCIe/SJA1000D-GTI2S |
10-11-212-20 |
| CPC-PCIe/SJA1000Q |
10-11-230-20 |
| CPC-PCIe/SJA1000Q-GTIS |
10-11-232-20 |
|
