gS01 - 您的IIoT产品的起点 |

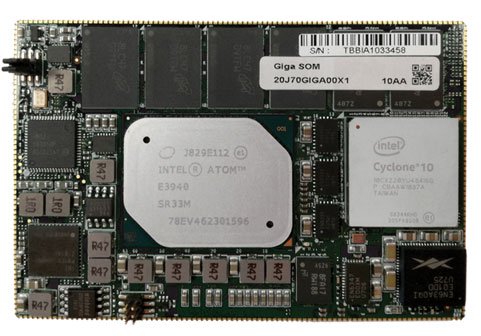

GigaSOM gS01是基于Atom E39xx英特尔®CPU内核和英特尔®Cyclone 10 GX FPGA的高度创新、高性能、高效、超紧凑的SOM。
|
主要好处
- gS01是一种超级智能且坚固的解决方案，无需使用广泛的连接器即可直接焊接到主载板上，不会降低系统的可靠性。
- gS01的尺寸为81.6 x 54毫米，厚度为4.9毫米，可让您设计相当紧凑和超薄的产品。
- gS01需要+ 5V，±5％的单电源
- 一块板上英特尔®凌动处理器和强大的英特尔®Cyclone FPGA的独特组合，提供了对众多平台的支持。
- 得益于双通道PCIe接口，CPU和FPGA之间的吞吐量极高
- 除了CPU功能强大的架构外，FPGA还确保了极大的灵活性，再加上丰富的IP内核库，可以配置各种产品。
- FPGA为LPC FMC提供硬件支持，甚至为LPC+提供支持（使用四个高速通道而不是一个）
- 如果不使用FMC概念，则有来自FPGA的许多LVDS对子
- 支持Windows和Linux平台
|
|
主要特点
- X平台的基本组件
- 保证的最低10年产品生命周期
- 缩短定制产品的上市时间
- 由可以涵盖设计和供应链的合作伙伴支持
- IIoT实施的基本要素
- 跨所有“工业4.0”级别的强大IIoT引擎
- 通过TSN、MQTT和AMQT进行OPC UA发布/订阅
- IIoT网关和逻辑控制
- 庞大的协议库
- 在边缘分析
- 雾节点兼容性
- 可选的CODESYS v3
- 分布式微服务器
- 四核Atom E39xx英特尔®
- Linux BSP rt（OSADL）或Android BSP
 技术数据单下载
|
|
| |
架构
|
| |
技术数据
| 尺寸图 |
81.6 x 54 x 4.9毫米 |
| 温度范围 |
-40°C至+ 85°C |
| 电源 |
5V，+-5％，电流（TBD） |
| CPU |
英特尔®凌动E39XX四核或双核 |
| FPGA |
英特尔®Cyclone 10 GX高达220 KLE |
| DDR |
LPDDR4高达8 GB的CPU和DDR3高达2 GB的FPGA |
| 闪存 |
用于CPU的高达64 GB的eMMC闪存，用于FPGA的1 GB QSPI闪存 |
| FRAM |
64 KB经由CPU端 |
| 视频输出接口 |
eDP，DP0和DP1经由CPU端 |
| 视频输入接口 |
CSI MIPI（4通道）经由CPU端 |
| 音频 |
HDA和I2S经由CPU端 |
| CPU高速接口 |
6（USB 2.0），2（USB 3.0），2（SATA3），1（千兆以太网），PCIe（1通道），PCIe（2通道） |
| CPU低速接口 |
SMB总线，5（I2C），3（UART），SPI，LPC，SDIO，SD卡，GPIO |
| FPGA高速接口 |
34个LVDS对子加上六个10Gb收发器（支持FMC LPC和LPC +） |
| FPGA低速接口 |
2（CAN），3（SPI），2（I2C），1（UART），1（GPIO） |
| 接口CPU-FPGA |
双通道第二代PCIe |
| FPGA映像 |
可通过CPU进行配置 |
可配置的软件。并非所有选择都可以组合。
|
订购信息
| 货号 |
说明 |
| + GS01-0001 |
英特尔®凌动E3930-4GB LPDDR4-32GB闪存盘 - 工作温度 -40至+ 85°C |
| + GS01-0002 |
英特尔®凌动E3940-8GB LPDDR4-64GB闪存盘 - 工作温度 -40至+ 85°C |
| + GS01-0003 |
英特尔®凌动E3930-4GB LPDDR4-32GB闪存盘 - Cyclone 10GX 85KLE - 工作温度 -40至+ 85°C |
| + GS01-0004 |
英特尔®凌动E3940-8GB LPDDR4-64GB闪存盘 - Cyclone 10GX 220KLE - 工作温度 -40至+ 85°C |
|
