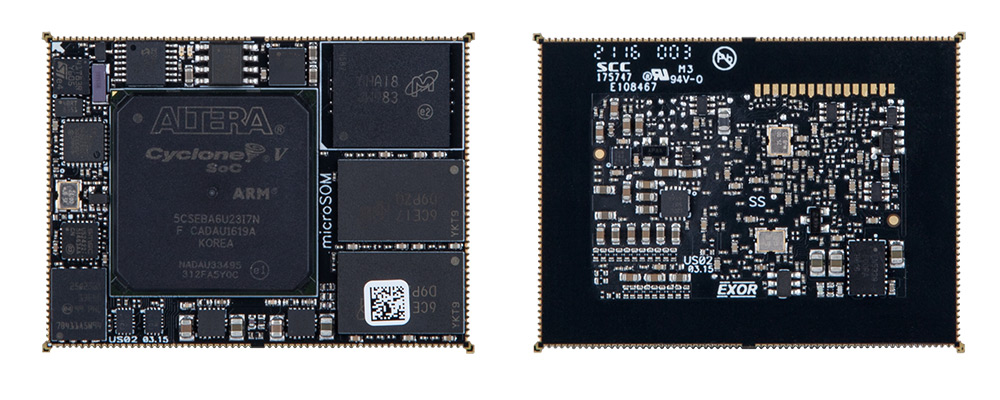

microSOM uS02 - 您的IIoT产品的起点

microSOM uS02基于Intel Cyclone V SE SoC的新microSOM标准，以提高对系统性能的要求。
具有集成FPGA的Dual ARM Cortex-A9内核为系统设计人员提供了更大的灵活性，并有助于降低系统成本和功耗。

主要好处

microSOM是非常紧凑的智能系统模块，可通过简单的载板设计轻松设计新一代PLC连接设备和HMI产品。microSOM包含Exor JMSoC runtime ，旨在优化在嵌入式Linux上运行性能和内存大小由JMobile Studio（Altera版）通过使用可选的CoDeSys 3.x开发工具对Motion/SoftPLC控制应用程序进行编程的Altera®CV SoC平台。

microSOM直接焊接在主载板上，而无需使用昂贵的连接器，以提高系统的可靠性。
microSOM的高度仅为46x35x4 mm，可让您设计极其紧凑和超薄的产品。
microSOM需要3.3 V的单电源，且功耗非常低
它提供了增强的知识产权（IP）的终极组合，以提高性能和功耗，但FPGA保证了极大的灵活性，再加上丰富的IP内核库，可以配置不同的产品。
通过JMobile HMI软件，可以设计出用户友好的高质量矢量图形（SVG）丰富图形GUI，并通过+200个通信协议套件确保设备连接。
用于控制I/O和运动控制的可选IEC 61131-3 CODESYS3.x。
Linux RTOS解决方案（OSADL）

技术数据单下载

主要特点

X平台的基本组件
保证的最低10年产品生命周期
缩短定制产品的上市时间
由可以涵盖设计和供应链的合作伙伴支持
IIoT实施的基本要素
跨所有“工业4.0”级别的强大IIoT引擎
通过TSN、MQTT和AMQT进行OPC UA发布/订阅
IIoT网关和逻辑控制
庞大的协议库
在边缘分析
雾节点兼容性
可选的CODESYS v3
分布式微服务器
四核ARM
Linux BSP rt（OSADL）或Android BSP

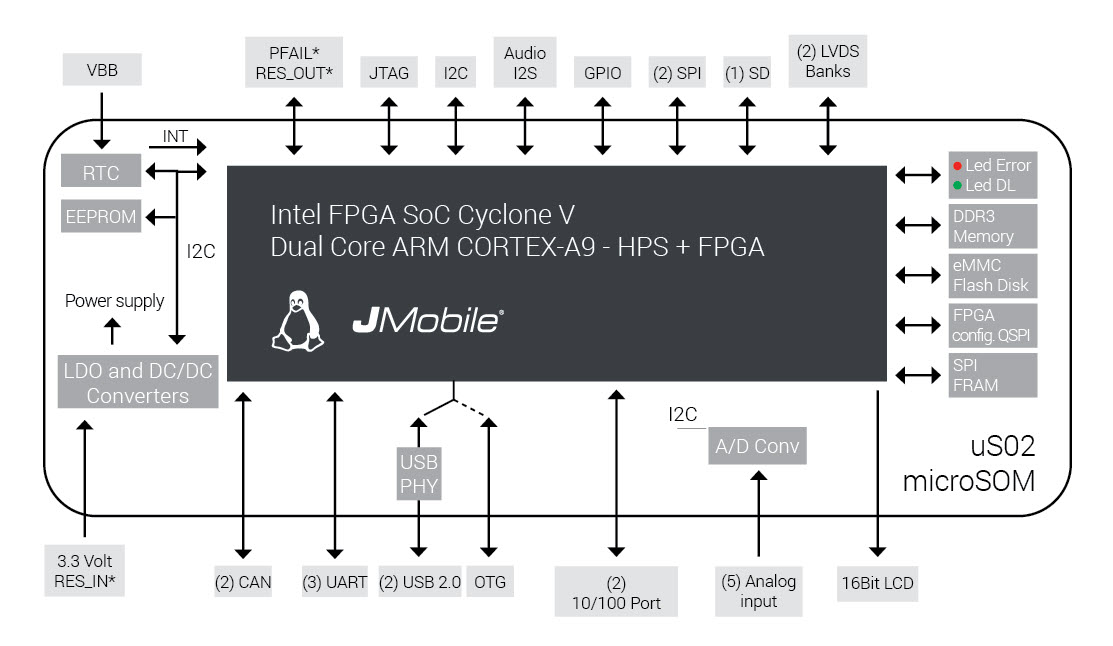

架构

技术数据

尺寸	46×35毫米
温度范围	-40°C至+ 85°C
中央处理器	英特尔5CSEBA2（A6）双ARM Cortex-A9 925 MHz
与FPGA集成多达110K LE	25/110 KLE
DDR	1 GB DDR3
闪存盘	最高4 GB eMMC（实际大小可能因设备供应商而异。引导扇区至少2MB。）
QSPI	最高256 Mbit
EEPROM	4 Kbits
FRAM	64KB
看门狗/ RTC /电压监控器/ JTAG	是
USB	2（主机V2.0）或1（OTG）
Ethernet	2个（RMII端口10/100 Mb）
SD	1个
串行端口	3
SPI	2
I2C	1个
CAN	2
音频	1（I2S通道）
视频	（1）视频输出控制器16位 - 视频输入：数字接口ITU656
模拟输入	5
通用输入输出	取决于FPGA配置，几个GPIO可用，两个LVDS I / O，每个带5条通道

可配置的软件。并非所有选择都可以组合。

订购信息

+ US02-0001	Cyclone V SoC-110 KLE-1GB DDR3-4 GB闪存盘-工作温度 -40至+ 85°C
+ US02-0002	Cyclone V SoC-25 KLE-1GB DDR3-4 GB闪存盘-工作温度 -40至+ 85°C
+ AL15EK-0001	microSOM uS02开发套件

SOM和开发包目录PDF下载
