H3 - 手持式人机界面(HMI) |
EXOR的手持式H3 HMI系列是您手中的真正HMI：功能强大且易于编程，可满足您的需求，它们还是满足安全移动要求的理想选择。
市场上的特殊领域，必须严格注意管理手持设备使用的严格安全法。
|
| |
总览

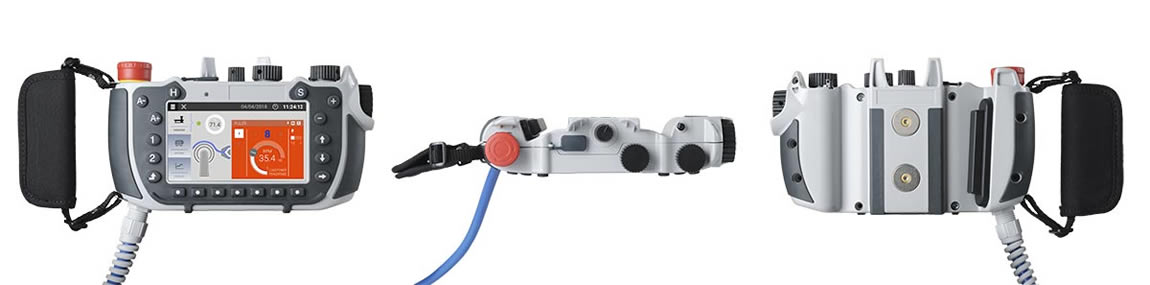

H3有线手持式HMI是一种紧凑且符合人体工程学的手持式设备，体积小，重量轻。它的集成设备（键盘，电位计，手轮）可以进行完全编程，以确保与自动化项目快速集成。H3包括一个急停按钮和一个三位启用开关。
H3可通过以太网或串行接口使用。
- 紧急停止按钮和启用开关
- 2个电位器
- 1个可选手轮
- 19个用户可编程的选择键
- 悬挂磁铁
无线连接由唯一的电子钥匙提供，该电子钥匙允许同时进行多个手持式 - 机器连接，而无需担心连接性和安全性。 |
|
主要特点
- 5英寸TFT彩色显示屏
- 480 x 272像素分辨率，64K色
- 电阻式触摸屏
- 以太网连接或串行连接
- USB主机端口
- 包括JMobile runtime。与JMobile Studio完全兼容。
- 完整的矢量图形支持。
- SVG图形对象的本机支持。透明度和Alpha混合。
- 完整的对象动态：控制可见性和透明度，在屏幕上移动、调整大小和旋转对象。
- 更改基本对象和复杂对象的属性。
- TrueType字体
 数据小册子下载
|
|
| |
技术数据
| 系统资源 |
| 显示–颜色 |
TFT-64k |
| 解析度 |
480×272，WQVGA |
| 活动显示区 |
5英寸对角线 |
| 背光灯 |
发光二极管 |
| 调光 |
至0％ |
| 亮度 |
300 Cd /m²（典型值） |
| 触摸屏 |
电阻式 |
| LED指示灯 |
1个 |
| 操作系统 |
Microsoft Windows CE 6.0 |
| 闪存 |
128兆字节 |
| 内存 |
256兆字节 |
| 实时时钟，RTC备用 |
是 |
| 转盘 |
是（可选） |
| 电位器 |
2 |
| 状态选择器开关 |
16位 |
| 紧急停止 |
是的，硬接线 |
| 启用开关 |
硬接线，3位 |
| 接口 |
| Ethernet |
10/100 Mbit（某些型号） |
| USB端口 |
1个主机V2.0 |
| 串口 |
1个RS-232，RS-422，RS-485（部分型号） |
| 额定 |
| 电源（充电站） |
24 Vdc（18至30 Vdc） |
| 电流消耗 |
0.25 A在24 Vdc下（最大） |
| 输入保护 |
自动 |
| 电池 |
可充电锂电池，用户不可更换 |
| 环境条件 |
| 工作温度 |
+5至+ 45°C |
| 储存温度 |
-20至+ 70°C |
| 工作/储存湿度 |
相对湿度5-95％，无凝结 |
| 防护等级 |
IP64 |
| 尺寸和重量 |
| 面板长x高 |
220×130毫米 |
| 深度D |
50毫米 |
| 重量 |
大约0.8 Kg（不包括电缆） |
| 批准书 |
| CE认证 |
发射EN 61000-6-4抗扰度EN 61000-6-2用于工业环境中的安装 |
| UL认证 |
cULus：UL508（仅：+ EP3H3REJ2H0YE2 + EP3H3REJ4H0YE2） |
|
| |
订购信息
| H3 |
| + EP3H3REJ200YE1 |
HMI H3 0N3有线10 m以太网JM |
| + EP3H3REJ400YE1 |
HMI H3 0N3有线20 m以太网JM |
| + EP3H3REJ2H0YE1 |
HMI H3 0N3有线10 m ETH +手轮JM |
| + EP3H3REJ4H0YE1 |
HMI H3 0N3有线20 m ETH +手轮JM |
| + EP3H3RSJ200YE1 |
HMI H3 0N3有线10 m串行JM |
| + EP3H3RSJ2H0YE1 |
HMI H3 0N3有线10 m串行+车轮JM |
| + EP3H3REJ2H0YE2 |
HMI H3 0N3 10 m ETH +圆环连接器JM-UL认证 |
| + EP3H3REJ4H0YE2 |
HMI H3 0N3 20 m ETH +圆环连接器JM-UL认证 |
| + EP3H00000X0YA2 |
接线盒H3圆形连接器-UL认证 |
| + EP3H00000B0YA0 |
备用站H3-H3的支架 |
|
| |
手持HMI产品目录下载
|
| |
