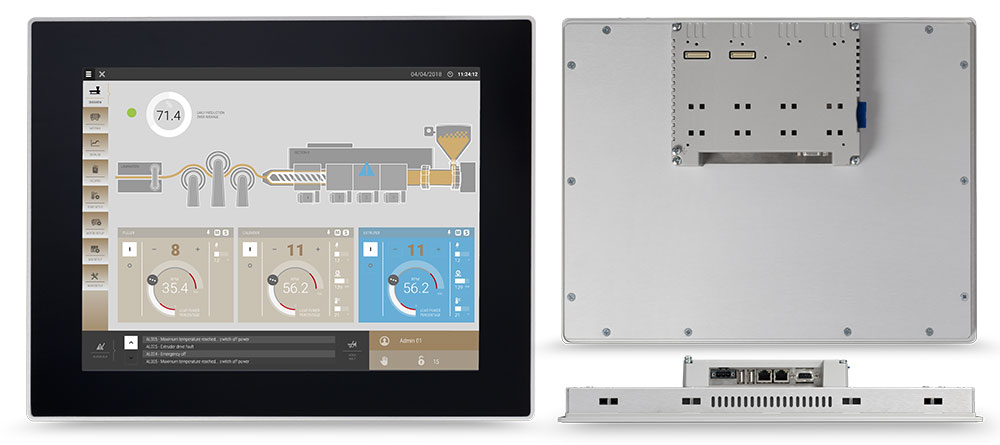

eTOP515 HMI - 坚如磐石 |
eTOP515具有明亮的15英寸TFT显示屏和可完全调光的LED背光。EXOR的硬件和软件选件增强了其通信能力，
使其成为小型应用的理想选择。JMobile软件提供完整的矢量图形功能和大量的连接选项。
|
| |
主要特点
- 15英寸XGA TFT彩色显示屏
- LED背光
- 1024×76像素（SVGA）分辨率
- 64K色
- 电阻式触摸屏
- 2个带交换机功能的以太网端口
- 2个USB主机端口
- SD卡插槽
- 使用可选的插件模块连接到现场总线系统和I / O
- 超薄设计。安装深度小于50mm
- 5年保修
- 创新的机械设计和全金属外壳
- 尺寸从4.3"到15"不等
- 高性能触摸屏HMI
- 采用全彩LED技术的出色显示屏
- 网关功能、应用程序的远程安装和远程协助
- 以太网、USB、串行端口和MPI集成
|
|
- 现场总线系统和网络的可选插件模块
- 支持SD卡
- 所有电子板上涂层
- 正面提供三种颜色（白色/黑色/银色）
- 适用于特殊应用的特殊版本
- 使用JMobile Studio进行强大而直观的编程
- 支持多种通讯驱动程序
- 数据显示为数字、文本、条形图、模拟量规和图形图像格式
- 数据采集和趋势显示
- 配方数据处理
- 全面支持多语言应用
- 强大的脚本语言
- 可选的IEC 61131-3集成PLC（CODESYS V2或V3）
- 报警处理
- 用户和群组访问控制
- 监控和远程控制
- 报告打印到USB打印机
 数据小册子下载
|
|
| |
技术数据
| 系统资源 |
| 显示-颜色 |
15英寸TFT LED-64K |
| 解析度 |
1024x768，XGA |
| 亮度 |
300 Cd /m²（典型值） |
| 调光 |
至0％ |
| 触摸屏 |
电阻式 |
| 中央处理器 |
ARM Cortex-A8-1 GHz |
| 操作系统 |
Microsoft Windows CE 6.0 |
| 闪存 |
256兆字节 |
| 内存 |
256 MB DDR |
| 实时时钟，RTC备份，蜂鸣器 |
对，对，对 |
| 接口 |
| 以太网端口 |
2（带集成交换机的端口0-10/100，端口1-10/100） |
| USB端口 |
2（端口1-主机V2.0，端口2-主机V2.0 / 1.1） |
| 串行端口 |
1个（可配置RS-232，RS-485，RS-422，MPI软件） |
| SD卡 |
是 |
| 扩展 |
2个用于插入模块的插槽 |
| 等级 |
| 电源 |
24 Vdc（10至32 Vdc） |
| 电流消耗 |
1.25 A在24 Vdc下（最大） |
| 输入保护 |
自动 |
| 电池 |
可充电锂电池，用户不可更换 |
| 环境条件 |
| 工作温度 |
-0至+ 50°C |
| 储存温度 |
-20至+ 70°C |
| 工作/储存湿度 |
相对湿度5-85％（非冷凝） |
| 防护等级 |
IP66（正面），IP20（背面） |
| 尺寸和重量 |
| 面板长x高 |
392x307毫米（15.43x12.08“） |
| 抠图AxB |
381x296毫米（15x11.65英寸） |
| 深度D + T |
60 + 4毫米（2.36 + 0.16英寸） |
| 重量 |
约3.5公斤 |
| 批准书 |
| CE认证 |
Emission EN 61000-6-4 Immunity EN 61000-6-2用于工业环境中的安装 |
| UL认证 |
cULus：UL508 |
| UL认证 |
cULus：Class I Div.2 |
| DNV-GL |
是 |
| RCM |
是 |
|
| |
订购信息
| ETOP515-白色 |
| 货号 |
+ ETOP515U1P1 |
| 描述 |
具有以太网和USB接口的15英寸TFT彩色触摸屏。白色前面板。Mobile run-time。 |
| ETOP515-银 |
| 货号 |
+ ETOP515U2P1 |
| 描述 |
具有以太网和USB接口的15英寸TFT彩色触摸屏。银色前面板。Mobile run-time。 |
| ETOP515-黑色 |
| 货号 |
+ ETOP515U3P1 |
| 描述 |
具有以太网和USB接口的15英寸TFT彩色触摸屏。黑色前面板。Mobile run-time。 |
| 保护膜15-GL |
| 货号 |
R-PROT16 |
| 描述 |
用于15英寸宽屏eTOP触摸屏（10件）的一次性保护膜。 |
| PROTFOIL-15-UV |
| 货号 |
R-PROT22 |
| 描述 |
用于15英寸宽屏eTOP触摸屏（10件）的一次性保护膜。抗紫外线。 |
|
| |
| |
