NXANL 50-RE
实时以太网分析仪netAnalyzer
Real-Time-Ethernet
在自动化领域,线形网络结构已经被广泛的使用,并在现场总线网络中获得验证。实时以太网技术在工业领域的应用,其以太网设备也应具有两个以太网接口,这样才能构成线形的网络拓扑。此外,该接口需要集成Switch或Hub的功能,而且要满足严格的传播时间和时间抖动需求。
Wireshark是目前世界上最受欢迎的免费协议分析软件,它有十分丰富和强大的功能,使用普通PC机以太网网口作为分析仪硬件。此外,需要使用TAP连接网线。在全双工的模式下延迟时间的测量需要四个报文通道,这就要求一台PC机上需要更多的可用端口。PC机的时间测量在最佳的分辨率下其精度达到毫秒级。
一种智能的PC板卡netANALYZER,集成了内部TAP,可以连接2个以太网通道,双向。每个以太网帧时间戳的分辨率是10ns,这样其延迟时间和时间抖动就能被精确的测量出来。如果需要进一步的分析,该数据还能转换成WinPCAP文件格式适用于Wireshark软件分析。Wireshark软件的插件程序可分析EtherCAT,EtherNet/IP,Powerlink,PROFINET和SERCOS III实时以太网协议。
其实,每台具有实时以太网接口的设备都应该配备网络分析仪。

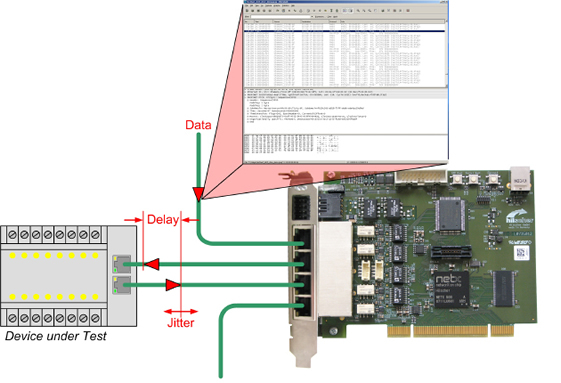

在测试的时候,设备的以太网电缆连接到netANALYZER的内部TAP上。因此,普通的电缆就可以使用。时间延迟和时间抖动的测试都可以由netANALYZER程序来控制,数据则存储在硬盘上,Wireshark软件可以访问该数据并显示。测试的时候,推荐使用免费的Wireshark插件程序来分析EtherCAT,EtherNet/IP,Powerlink,PROFINET和SERCOS III实时以太网协议。
优点
- 集成TAP的PCI接口板卡
- 4个通讯通道用于连接2个以太网,双向
- 以太网帧时间戳分辨率:10ns
- 用于分析仪的IO事件信号
- 用于Wireshark软件进行数据分析的WinPcap文件格式
产品
|
| NXANL 50-RE |
描述 |
|
实时以太网分析仪netAnalyzer
Real-Time-Ethernet |
|
|
通道 |
|
4
Ethernet 100 BASE-TX
RJ45 |
TAP |
|
2
集成 |
显示 |
|
报文通道
每通道的连接和状态
STA0 / Capturing active / inactive
STA1 / Event signal detected
SYS / System Status |
时间戳分辨率 |
|
10 ns |
PC接口 |
|
PCI V2.3 / 33 MHz |
操作电压 |
|
3.3 V / 800 mA |
操作温度 |
|
0 °C - 55 °C |
尺寸(L x W x H) |
|
137 x 107 x 16 mm |
|
