NXIO 100-RE
可用于任何场合的电路板
比现场总线更为先进的技术是基于以太网的通讯解决方案,它们有独特的技术特点。
作为设备制造商,你必须熟悉这门技术,必须了解各个不同系统中它们的优缺点,并因此来决定具体的解决方案。
有时候是市场做出了决定,设备制造商必须针对一个完整的系统,结合其它的网络对象来测试他们的设备。从站设备需要易于操作,并且经济灵活,例如:片上系统networX的NXIO板。它是一个适合所有以太网系统的开关量IO板,不同的以太网协议由相应的MMC卡来决定。
优点
- 适合所有实时以太网的IO板
- 适合测试各种以太网系统并通过网络配置进行检验
- 通过插入MMC卡可以方便地选择系统

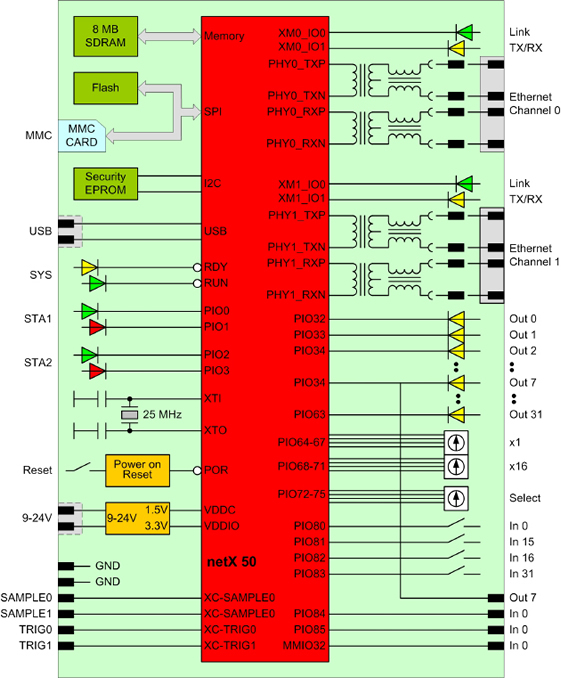

产品
|
| NXIO 100-RE |
描述 |
|
可用于任何场合的电路板 |
|
|
EtherCAT从站 |
|
|
非循环数据 |
|
128 Byte邮箱输入
128 Byte邮箱输出 |
循环数据 |
|
4 Byte输出(使用了2Byte)
4 Byte输入(使用了2Byte) |
功能 |
|
3个FMMUs和4个SYNC-Manager
COE (CANopen over Ethernet)
Complex从站
分布时钟 |
EtherNet/IP适配器 |
|
|
I/O-数据 |
|
2 Byte输出
2 Byte输入 |
无序数据 |
|
每个报文最多1400Bytes
最多8个连接 |
服务器服务 |
|
Get_Attribute_All
Get_Attribute_Single
Set_Attribute_All
Set_Attribute_Single |
Modbus TCP/IP Server |
|
|
I/O-Mode Server |
|
2 Byte 输出
2 Byte 输入 |
功能代码 |
|
1,2,3,4,5,6,15,16 |
报文模式 |
|
服务器 |
超链接控制 |
|
|
I/O数据 |
|
2 Byte输出
2 Byte输入 |
功能 |
|
PDO映射
SDO装载/下载
基于ASND和UDP的SDO
集成hub |
PROFINET IO设备 |
|
|
|
|
2 Byte输出
目标/实际配置比较 |
功能 |
|
CLRPC 上下文管理
可诊断
配置的不同比较
循环过程数据 |
通讯 |
|
PROFINET RT
VLAN- and Priority-Tagging |
SERCOS III 从站 |
|
|
I/O数据 |
|
16 Byte输出
16 Byte输入
SUC或循环参数
通过P-0-1502和P-O-1503 |
功能 |
|
实时数据
相位超前
环形和线形拓扑
服务通道
同步 |
输入 |
|
16x DIL-Schalter作为数字量输入 |
输出 |
|
16x LED作为数字量输出 |
显示 |
|
SYS, STA1, STA 2 |
工作元件 |
|
2×旋转开关0-F |
测量点 |
|
同步信号 |
存储设备 |
|
MMC |
诊断接口 |
|
USB设备,Mini-B插头 |
通讯接口 1 |
|
2x Ethernet 100 BASE.TX,RJ45 |
操作电压 |
|
24 V / 150 mA, MC 1,5 / 3-STF-3,81 |
操作温度 |
|
0 °C - 50 °C |
尺寸(L x W x H) |
|
100 x 65 x 20 mm |
|
|
