控制器


NPLC-M100-DP

集成有PROFIBUS-DP主站通讯接口与符合IEC-61131标准CoDeSys PLC编程语言的OEM模块

集成有PROFIBUS-DP主站通讯接口与符合IEC-61131标准控制器的OEM嵌入式模块

netPLC产品在同一个芯片上就实现了现场总线通讯功能与PLC的控制功能,并集成了所需的所有硬件元件,可直接在现场使用。通讯与控制——标准的硬件,完整的软件支持包,简单插入到目标板即可使用,无任何开发风险。

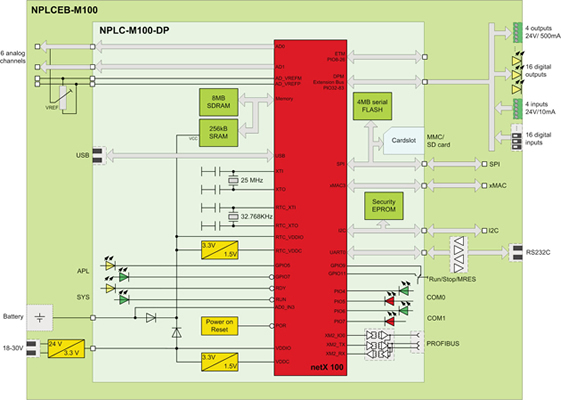

NPLC-M100-DP嵌入式模块创造性地同时集成了完全符合IEC-61131标准的逻辑控制器与完整的PROFIBUS-DP主站通讯功能。模块通过100针管脚作为通讯接口连接至目标平台,提供78路开关量输入输出,6路模数转换通道或16位地址/数据总线,以及UART、SPI、I2C等总线功能,并安装有现场总线和USB接口、LED指示灯、内存卡插槽及地址拨码开关。一片式的设计避免了用户进行费事费力的开发工作,对于价格敏感型的客户和瞬息万变的市场,这是一种具有高性价比、开发时间短等诸多优势的解决方案。在产品交付时,同时包括了PLC编程环境、总线配置工具及PLC运行授权等所有软件工具。

额外的存储卡插槽及备份电源则提供了传统PLC所具有的优势:独立性、运行不受干扰、高性能及长时间连续工作,完全达到了STEP7-300 PLC所具备的表现性能。

优点

  • 集成现场总线接口信用卡大小的PLC模块
  • 用于最短用时设计的优化
  • 无开发风险
  • 用于快速系统配置的存持卡插槽
  • 无与伦比的性价比

产品 NPLC-M100-DP
描述 集成有PROFIBUS-DP主站通讯接口与符合IEC-61131标准CoDeSys PLC编程语言的OEM模块


处理器 netX100网络控制器
存储设备 256kB battery buffered SRAM
4MB串行Flash
8 MB SDRAM
操作电压 3.3 V /900mA
电池 目标板上装有CR2032用于集成
现场总线接口 补充的
输入 Run/Stop/MRES开关
诊断接口 Mini USB
接口 100针连接方形模块
6个模数转换通道
78个输入输出
或1个16位地址/数据线
UART, SPI, I2C总线
显示 APL
COM0
COM1
SYS
卡槽 MMC/SD存储卡兼容
控制软件 CoDeSys V3.3版本
操作温度 0 °C - 55 °C
尺寸(L x W x H) 80 x 50 x 21.5 mm
附件 NPLCEB-M100评估板
NPLC-M100-DP模块评估板
