NDCM 500-HMI
netX DIMM模块起步开发板
基于DIMM-PC标准的netDIMM模块,其工业通讯技术使用netX网络控制器。它是开发具有现场总线和实时以太网接口自动化设备的最简单解决方案。
netDIMM模块集成了内存、振荡器、复位发生器和DC/DC转换器,只有以太网或现场总线的物理接口需要外部提供。
它也可用于HMI的开发,内部集成了LCD和触摸屏控制器。由于netDIMM模块支持软键、SD/MMC卡和USB,而且支持Windows CE和Linux操作系统,这样开发一个终端设备就很容易了。

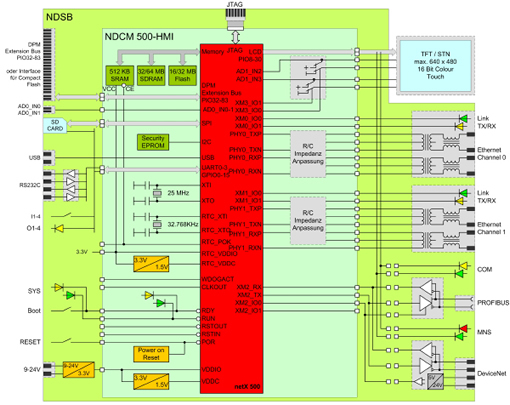

Starter开发板可用于开发测试。netDIMM Starter开发板具有以太网、PROFIBUS和DeviceNet接口,RS232,USB和JTAG连接器。通过扁平带状电缆的连接就可以使用DIMM模块的扩展总线。该Starter开发板中也包含了供给电源电路。
结合上述的功能块,该Starter开发板能够满足首次开发和应用程序调试的需求。另外,如果用于HMI的开发,该板可外接TFT显示屏和SD/MMC卡。
优点
- netX500,集成ARM 926EJ-S,主频200MHz
- 32/64 MB SDRAM
- 16/32 MB Flash
- 512 KB SRAM
- LCD和触摸屏控制器
- USB
- UART
- SPI接口
- 2个实时以太网端口,集成Switch和Hub
- EtherNet/IP, EtherCAT, SERCOS III, Powerlink, PROFINET
- 现场总线控制器 支持CANopen, DeviceNet, PROFIBUS / MPI
- 板级支持包 支持Windows CE, Linux, VxWorks, rcX实时内核
- DIMM-PC标准尺寸
产品
|
| NDCM 500-HMI |
描述 |
|
netX DIMM Module Starter Board |
|
|
CPU |
|
基于ARM926EJ-S的netX,系统时钟200MHz |
存储设备 |
|
16/32 MB Flash
32/64 MB SDRAM
512 KB SRAM
外部缓冲 |
显示接口 |
|
640X480, 16位彩色TFT/STN |
接口 |
|
USB 1.1接口
3个UART 或16个GPIO
JTAG
SPI |
AD转换器 |
|
10位
1MS/S
2通道
S&H |
2个以太网端口 |
|
10BASE-T/100BASE-TX,集成PHY,IEEE 1588
EtherCAT,具有3个FMMU和4个SyncManager
EtherNet/IP
Powerlink,集成Hub,响应延迟最大1μs
PROFINET,集成Switch |
现场总线控制器 |
|
CANopen
DeviceNet
PROFIBUS |
扩展 |
|
双端口内存
扩展总线或52个IO |
尺寸(L x W x H) |
|
67.6 x 40 mm,DIMM标准 |
操作温度 |
|
-25 ... 55° C |
操作电压 |
|
3.3 V / max. 750 mA |
|
|
