交换机:netSWITCH
NS-S3-1NRT

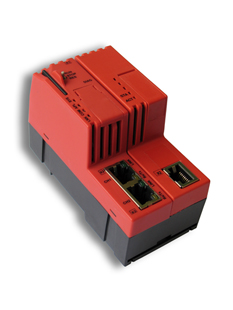

用于SERCOS III的以太网交换机netSWITCH
SERCOS III实时以太网系统提供了用于控制和同步驱动器的精确时间抖动数据传输。相应地,基于一种时间槽的方法,任何数量的以太网报文都可以在所谓的NRT(Non-Real-Time,非实时)通道上传输。必须要有个缓冲机制,将这些NRT报文再转发到标准的以太网网络。以太网交换机netSWITCH就提供了这种缓冲机制,使报文能在SERCOS III网络和标准的以太网网络之间传输。除了用于SERCOS III的2个以太网端口外,根据型号的不同,还有1个或4个以太网端口用于连接笔记本电脑或其它以太网设备。
在SERCOS III网络中,NRT通道的SERCOS III报文和以太网报文通过netSWITCH进行转发。这里,NRT通道的以太网报文被转发到netSWITCH的标准以太网端口,netSWITCH的NRT端口接收到的以太网报文被插入到SERCOS III网络的NRT通道中。
netSWITCH转发SERCOS III报文的吞吐时间是600ns。NRT报文按照“存储-转发”的原则进行处理。
配置
在配置方面,必须设置SERCOS III的NRT通道的时间槽(起始时间t6和结束时间t7),这通过使用web浏览器很容易就能进行配置。
状态和诊断
netSWITCH的LED指示了netSWITCH的通讯控制和设备状态,更多的状态和诊断信息可以通过使用web浏览器来读取。
优点
- 将SERCOS III与标准以太网相连
- 通过web接口进行配置和状态读取
- 用于IP报文的64KB缓冲区
产品
|
| NS-S3-1NRT |
描述 |
|
用于SERCOS III的以太网交换机netSWITCH |
|
|
数据传输 |
|
转发 |
SERCOS III接口 |
|
|
控制器 |
|
netX 500 |
波特率 |
|
100 MBit/sec |
接口 |
|
100BASE-TX |
插塞接头 |
|
2个RJ45接口 |
以太网接口 |
|
|
控制器 |
|
netX 500 |
传输速率 |
|
10/100 MBit/s |
接口 |
|
10 Base-T, 100 Base-TX |
连接器 |
|
1个RJ45接口 |
诊断接口 |
|
通过以太网 |
显示 |
|
ACT
LINK
SYS |
帧内存 |
|
64 KByte |
操作电压 |
|
18 - 30 V / 24V时120 mA |
配置 |
|
使用web浏览器 |
插塞接头 |
|
Mini COMBICON 2-pole |
操作温度 |
|
0 °C ... 50 °C |
尺寸(L x W x H) |
|
100 x 52 x 70 mm |
重量 |
|
150 g |
CE认证 |
|
是的 |
噪声辐射 |
|
CISPR 11 Classe A CISPR 11 Classe A |
防噪声 |
|
EN 61131-2: 2003 |
|
|
