模块特点
核架构 |
QorIQ LS1021A, dual-core ARM Cortex™-A7 with 1GHz, FPU and Neon co-processor |
RAM |
1GiB DDR3L-1600MT (opt. ECC) |
Flash |
128MiB QSPI |
通讯 |
3x1GbE (1 PHY on-board), 4xCAN, USB 3.0, 2xPCIe, 9xUART, 2xUCC on a ULite
QUICC Engine (32-bit RISC co-processor) |
Mass Storage |
SATA 3.0, eSDHC/MMC/eMMC |
视频 |
12-bit dual-edge LCD interface (24-bit RGB) |
音频 |
4xI2S/ASRC/SPDIF |
I/O |
FlexTimer (PWM, CNT, ENC), I²C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA) |
外设 |
Temperatur, RTC |
板连接器 |
220-pin, COM Express connector with proprietary pinout |
板尺寸 |
55 x 84 (L x W in mm) |
耗电 |
apx. 4.5W (typically under load) |
温度范围 |
-40°C…85°C (Storage: -55°C…125°C) |
MTBF预测 |
650.000h @ 40°C |
可用性 |
15 years (Freescale Longevity Program) |
温度管理 |
Single heat spreader plate, passive cooling |
安全性和IP保护 |
Fuses, System Monitoring, Secure Boot, Firmware Protection, QorIQ Trust Architecture |
中间件 |
IEC 61131-3 runtime system (CODESYS V3 or OpenPCS)
Target- and/or Web-based visualization |
通讯协议 |
POWERLINK, CANopen, EtherCAT, Profinet, Profibus, Modbus |
|
|
说明

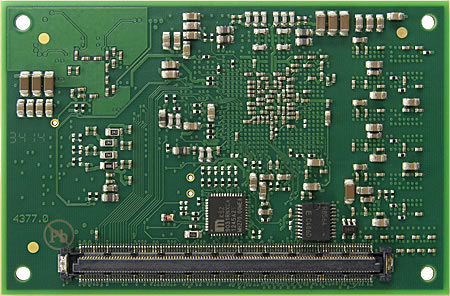

ECUcore-1021是一款基于飞思卡尔Layerscape LS1021的模块上系统。LS1021微控制器提供高密度通讯和I/O接口,组合在单个芯片上。这使顾客能够配置该芯片和独立定义连接器上接口的布置。这样就能把ECUcore-1021灵活运用于各种各样的用途:从简单的HMI到复杂的网络设备。
与类似的CPU相比,所使用的处理器提供更高性能功耗又低。它通常可用于温度更高的工业环境中,无需主动冷却。这不仅减少了所需的板子空间还是使模块非常紧凑,并且也成本效益。
ECUcore-1021上的部件充分考虑到它们的长期可用性。Layerscape LS1021 CPU和其它有源部件列表在飞思卡尔产品的长寿命计划中。这就是为什么ECUcore-1021为将来的开发形成了一个良好基础。
为了进一步提高模块的可靠性,集成了以下诊断功能:
- RTC (实时时钟)
- 温度检测
- 固件保护
- 1x ADC
- Window看门狗
错误修正代码可在批量生产中集成为可选布置,因此自动化错误探测和修正可通过硬件实现。这使ECUcore-1021特别适用于要求功能性安全的应用中。 |
