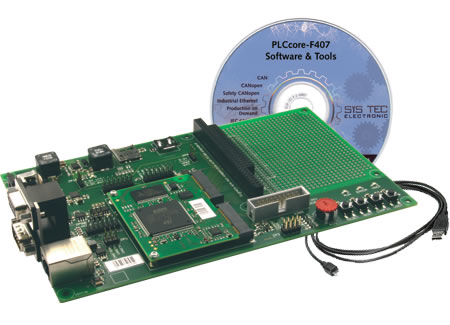

PLCcore-F407

PLCcore-F407通过简单的连接器足迹提供大量I/O功能。它使用的处理器是Cortex™ M4 - 用于开发高效控制和信号处理功能。预先集成的IEC 61131-3运行时系统可访问CAN、Ethernet和UART。也有内置接口用于数字和模拟输入和输出,以及PWM输出和计数器输入。

模块功能

PLCcore固件 IEC61131-3运行时核预装
CiA302/314 compliant CANopen管理器
通过CANopen下载程序
控制器 STM32F407 by STMicroelectronics with ARM 32-bit Cortex™-M4
系统时钟 168MHz
应用存储器 512kB用于PLC用户的应用程序
Ethernet 1x 10/100Mbps, on-board PHY
CAN 2
UART 3
PWM 2
模拟输出 2
模拟输入 8
数字输出 17
数字输入 18
快速计数器 2
板到板连接器 2x52 pin card edge (Mini PCie connector footprint)
运行时核 SmartPLC by infoteam
编程接口
CAN: 现有
Ethernet: 可定制
RS 232: 可定制
可编程于 IEC 61131-3 (IDE - OpenPCS with SYS TEC供应商扩展)
工作条件 温度: -40°C…+85°C
电源 3.3V +/- 5%
尺寸/重量 65 x 51 x 1,0 (L x W x H in mm) / 20g
选项
LCD: DOT-matrix LCD (128x64, via SPI)
大量保存 Micro-SD
RTC 低电流RTC带备用电池
RoHS符合

PLCcore-F407专为要求成本最小化的应用而开发。这种即插即用可OEM的单板计算机架构专用于以低成本提供广泛I/O配置的项目。PLCcore-F407配备IEC 61131-3运行时核和无缝集成的CANopen和Ethernet。它是开发PLC系统和小型机械控制的理想平台。

为了给用户提供一定的灵活性,我们为客户提供各种选择包:

生产包

PLCcore-F407现有即插即用的核心模块。想要购买大批量的客户可获得生产许可证,带有全面的生产文档和编程的微控制器。他们可自己生产OEM,为他们提供高度灵活性和附加成本优化。

设计包

我们以固定的基本价格提供设计服务包。这包括设计和原型制作定制的应用OEM载板。客户可获得设计和生产材料,使他们能够再设计和自己生产。在这种方式下,可获得明显的成本节省最多60%。

订货说明

货号 说明
3390094 PLCcore-F407 - CAN
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通过CAN下载程序
3390095 PLCcore-F407 - Ethernet
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通过Ethernet下载程序


下载

OpenPCS IEC 61131-3编程系统
Version V6.6.5 RV3.04 - english
65 MB
SYS TEC - 特定扩展 for OpenPCS / IEC 61131-3
Version 6.6.5 RV3.04 - english
27 MB
PLCcore概念 - 白皮书
PLCcore-F407 - 产品介绍 (中文)
PLCcore-F407 - Product flyer (EN)
System on Module - ECUcore Overview
