CAN232
- CAN转232接口

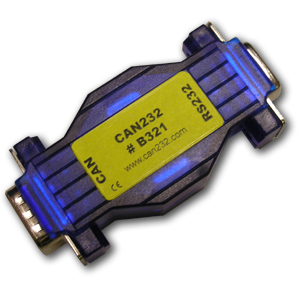

概述:

CAN232是一个十分小的转接器,它能插入任何PC COM端口或任何其他嵌入式系统的RS232端口,并且即插即用。这意味着它能被软件识别为一个标准的COM 接口(串行RS232接口),这样的话,它不需要安装任何额外驱动程序。可用标??准的ASCII码来发送和接收。



尺寸:

长x宽x高:68 x 31 x 16(mm)

CAN232目录

特征:

模块直接插入一个标准的串行端口,并提供一个标准的DB9公头连接CAN系统,
该DB9接口符合CiA (CAN in Automation) DS102-1规范。通过带ESD保护的
CAN连接器提供8-15VDC电源和逆功率保护。最大耗电为100mA,但通常不
超过40mA(这取决于总线负载和偶尔的CAN电缆线损等)。可以采用用户自
己的RS232 LIB/驱动(如Visual Basic, Deplhi, C++等)。

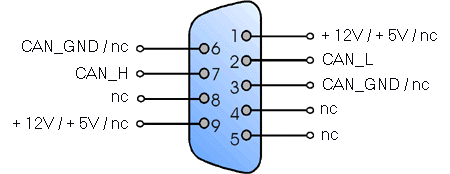

引脚分布图:

该引脚分布图符合CiA规范DS102-1
CAN232通过pin9的+Vin (9-15VDC)和pin3的GND供电。

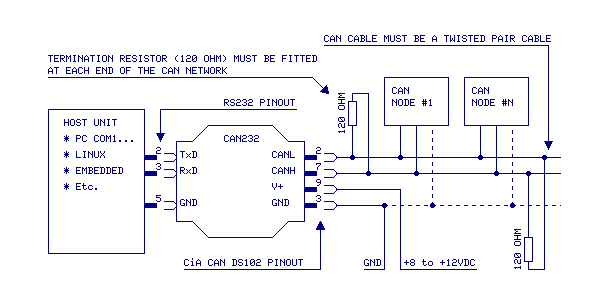

如何连接:

该图显示了CAN232的连接方法



CAN232 使用手册 (Version 3):

 CAN232 Manual



样例程序和驱动器(旧版本说明书):

在下载页download可看到用C, C++, Visual Basic, Delphi, Linux等编写的程序样例。
