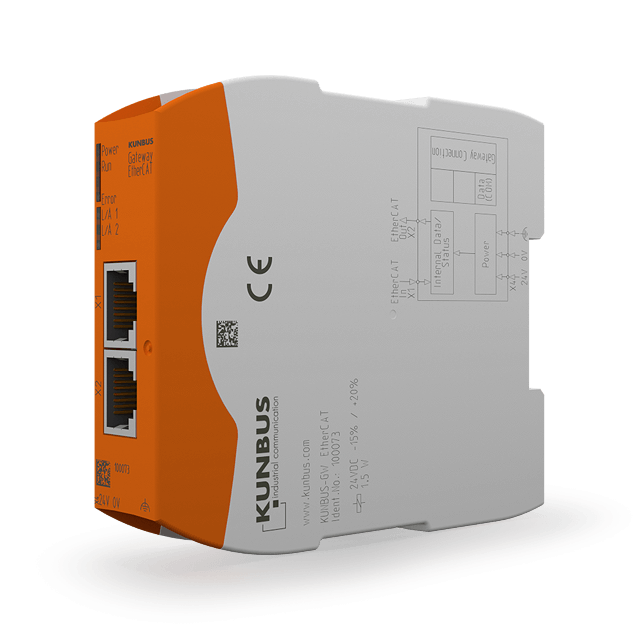

EtherCAT网关模块 - 100073

Modular Gateway
模块版本 从站
网络连接器 2 x RJ45
最大波特率 100 Mbit/s
I/O 数据 512 Byte IN/OUT
保护等级 IP20
电源 24 V DC (-15/+20%)
耗电 100 mA
尺寸 110.4 x 22.5 x 101.4 mm
重量 大约 90 g
反电压保护
工作温度 0 °C 至 60 °C
存放温度 -25 °C 至 70 °C
最大相对湿度(在40 °C下) 93 % (非冷凝)
外壳材料 聚碳酸酯
安装 DIN 导轨 (EN50022)


下载

KUNBUS-GW EtherCAT 用户手册
KUNBUS-GW EtherCAT XML File

模块化网关解决方案

网关例如 KUNBUS 网关能够在不同网络和系统之间连续和可靠地通讯。KUNBUS 网关能够转换目标网络能传输的所有数据。它能忽略非可传输数据并且能在新网络中添加必需的数据。因此,我们的网关能够传输所有必要的数据从一个网络到另外一个。

通过这个网关系列,我们提供的协议转换器能够安装在DIN导轨上并且也很容易拆掉。协议本身位于紧凑的模块内,外壳尺寸为 22.5 x 101.4 x 115mm。该模块经由跨接线连接到网关。用户可轻松又方便地交换协议模块,把一个网络连接到另外一个上。我们也提供定制解决方案。我们的网关装备了集成网站服务器;程序部分可经由FTP服务器刷新。该网关系列最大输出为3瓦;电压容限范围从减15到加20%。

该系列模块化系统可通过插入连接进行配置或者通过交换模块进行改编。利用跨接线,你可以连接两个协议到全部网关。

我们网关的最大优势是减少库存成本。因为模块化架构,你能够等待配置直到发货时间。

咔嗒 & 插入 & 运行

不能再轻松了!

货号 名称 说明
100074 网关模块 PROFINET IRT 从站 详细
100066 网关模块 Ethernet/IP 从站 详细
100076 网关模块 POWERLINK 从站 详细
100073 网关模块 EtherCAT 从站 详细
100075 网关模块 Sercos III 从站 详细
100088 网关模块 Modbus TCP 从站 详细
100069 网关模块 PROFIBUS 从站 详细
100071 网关模块 DeviceNet 从站 详细
100070 网关模块 CANopen 从站 详细
100090 网关模块 Modbus RTU 从站 详细
100068 网关模块串行 详细
100237 网关模块 DMX 详细
100204 跨接线(适用于所有模块)
