Pickering首页 > 全部产品 > PXI开关系列 > BRIC大型矩阵模块 > 2安培PXI大型矩阵模块 - BRIC™

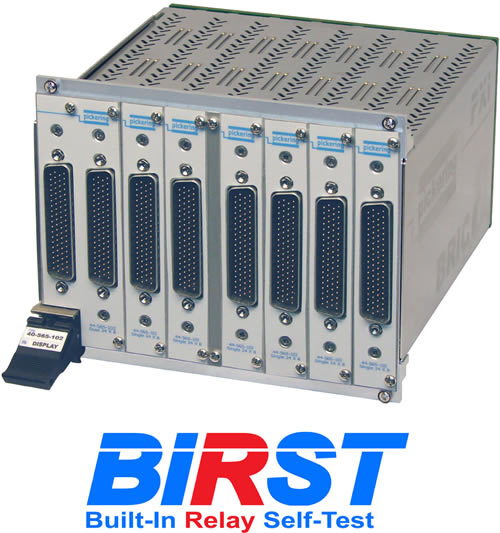

PXI 8-插槽大型矩阵模块BRIC 29x8 2A 2-刀

货号 40-565B-102-29X8

系列高密度矩阵配置可开关最大2安培或200VDC/140VAC。

概述

40-565B BRIC第2代 2A PXI 开关矩阵是一系列高密度大型矩阵模块,能够开关可达2A,200VDC/140VAC。这款2A PXI开关矩阵模块有2、4、或8-插槽PXI尺寸,满足大多数高性能PXI矩阵要求。建造采用高质量机电继电器,具有高度开关可靠性。

典型应用包括信号路由,用于功能ATE系统。利用这种高水平的开关密度,这些PXI矩阵模块允许全功能ATE系统安装于单个3U PXI机箱内。我们的BRIC模块允许使用更低成本的8或14-插槽PXI机箱:

  • BRIC2是一款2-插槽 PXI 模块;可安装1或2个矩阵子板,464交叉点(最多58x8 2-刀)。
  • BRIC4是一款4-插槽 PXI 模块;可安装最多4个矩阵子板,928交叉点(最多116x8 2-刀)。
  • BRIC8是一款8-插槽 PXI 模块;可安装最多8个矩阵子板,1856交叉点(最多232x8 2-刀)。

主要特性

  • 集成2安培 PXI 矩阵模块,内置高性能屏蔽模拟总线
  • 最大电流2A热或冷开关2-刀开关可达200VDC/140VAC和最大60W最大功率
  • 3ms 操作/释放时间
  • 自动模拟总线隔离开关提供 >10MHz带宽
  • 有定制版本e
  • 提供VISA、IVI和Kernel驱动 for Windows XP/Vista/7/8
  • 有PXI或LXI机箱支持
  • 3-年保修
  • 内置诊断 _ BIRST

产品规格

最大开关功率 (VA): 62.5
刀: 2
类型: 矩阵配置
连接器数量: 1
连接器性别: Male
连接器类型: 78-路 D-type
最大运载电流 (A): 2
最大开关电流 (A): 2
最大开关功率 (W): 60
最大开关电压 AC: 140
最大开关电压 DC: 200
继电器技术: 机电
TYP操作时间 (ms): 3
PXI插槽数量: 8
矩阵尺寸 Y: 8
矩阵尺寸 X: 29
单或双 Y-总线:

需要更详细的资料,请通过sales@hkaco.com联系我们。
