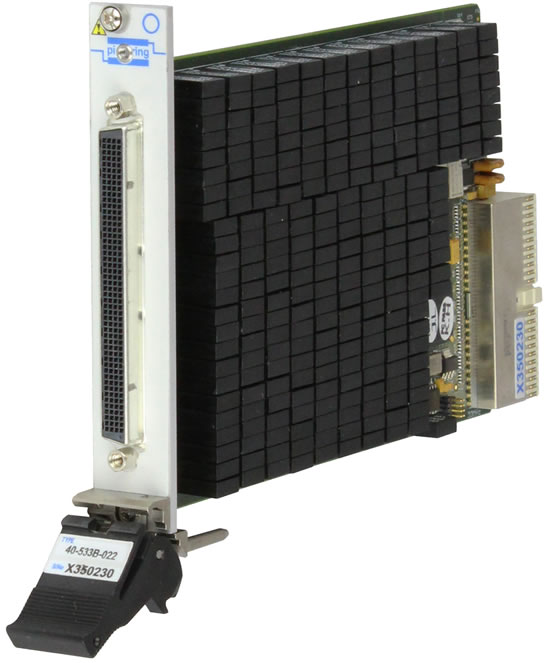

40-533B超高密度矩阵模块被配置为 64x4 或 64x2 并且可选1刀或2刀舌簧继电器版本。
典型的应用包括信号路由在功能性ATE和数据采集系统中。这些PXI矩阵模块用高可靠性的镀钌舌簧继电器制造，提供 >109 工作频次，保证开关长寿命和稳定的接触电阻。
更大的矩阵可通过菊形链接多个PXI模块的共同信号来实现。
主要特性
- 超高密度舌簧继电器矩阵，最多可达
256 个交叉点
- 配置为 64x4 或 64x2 矩阵
- 采用高可靠性的 Pickering 钌合金舌簧继电器，实现最大性能
- 0.5ms常规操作速度
- 开关可达1A、150VDC/100VAC、最大 15W功率
- VISA、IVI 和 Kernel驱动支持 Windows XP/Vista/7/8
- 支持 PXI 或 LXI 机箱
- 内置诊断 - BIRST
- 支持 eBIRST 开关系统测试工具
- 3 年保修
规格
| 刀数: |
2 |
| 类型: |
矩阵配置 |
| 连接器数量: |
1 |
| 连接器性别: |
F |
| 连接器类型: |
200 |
| 最大载流 (A): |
1 |
| 最大开关电流 (A): |
1 |
| 最大开关电压AC: |
100 |
| 最大开关电压DC: |
150 |
| PXI插槽宽度: |
1 |
| 继电器技术: |
Pickering Instrumentation Reed |
| TYP工作时间 (ms): |
0.5 |
| 最大开关功率 W: |
15 |
| 矩阵尺寸 Y: |
4 |
| 矩阵尺寸 X: |
64 |
| 单或双 Y-总线: |
单 |
|
