MTSN套件:全面的多端口TSN设置



多端口时间敏感网络MTSN)交换机IP是SoC-e解决方案,适用于需要一体式解决方案以将时间敏感网络引入其设备的任何客户。

根据应用,可以最佳地实施MTSN交换机IP。可以将其配置为从简单的2端口TSN适配器生成到复杂的多端口交换机。设计人员可以在其他参数中为FPGA部分实现的交换机选择端口数量和存储器分配。使用Xilinx Vivado工具以图形方式完成整个配置。

可以使用此MTSN套件评估MTSN 交换机IP。该套件不仅设计用于测试MTSN 交换机IP,而且还支持高级动手TSN。它由两块即用的运行TSN网络设置的板卡组成。



该套件有两种版本,一种基于Xilinx Zynq Ultrascale + MPSoC,另一种基于Zynq-7000 SoC(PCIe NIC版本)。





MTSN 套件

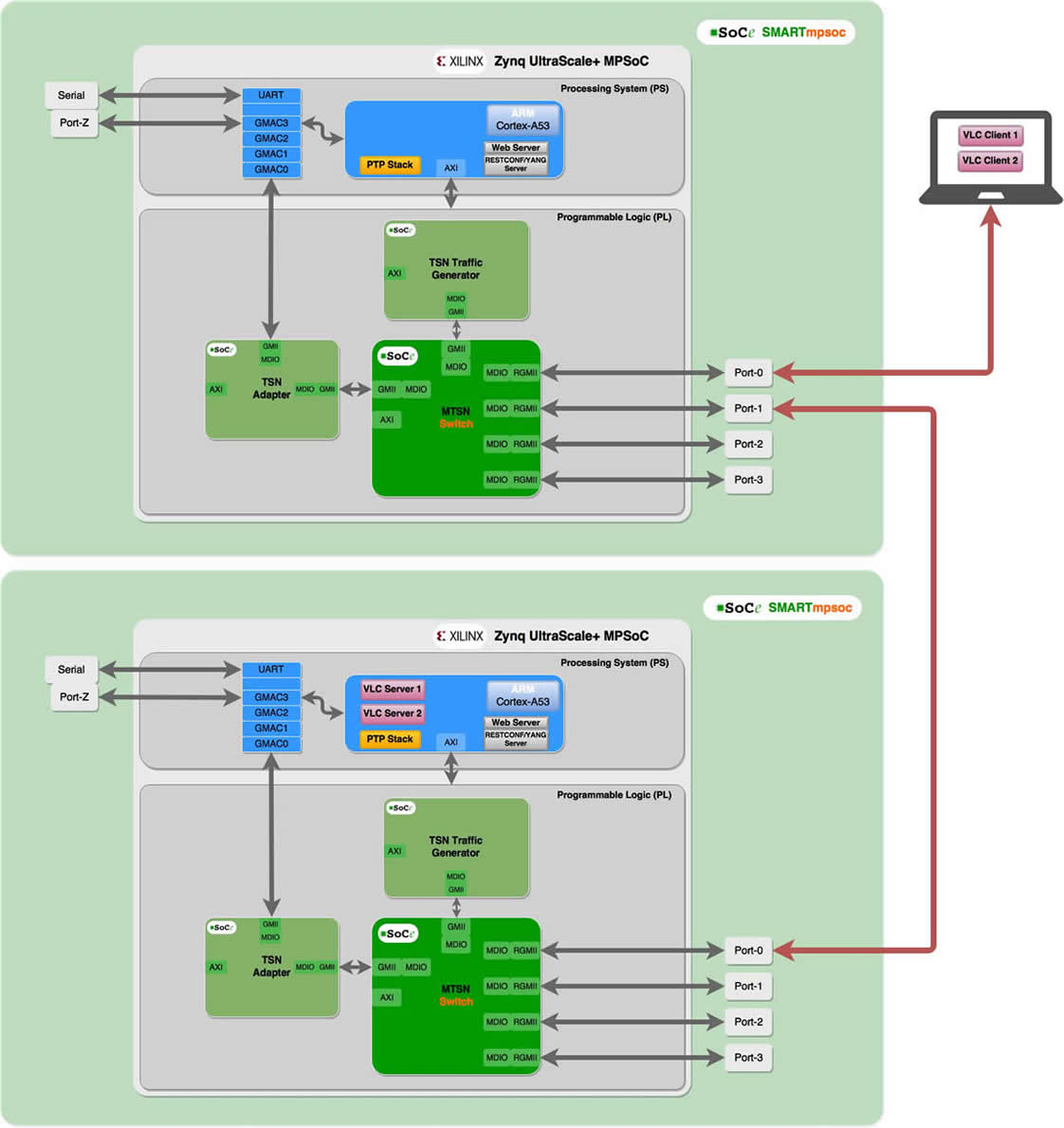

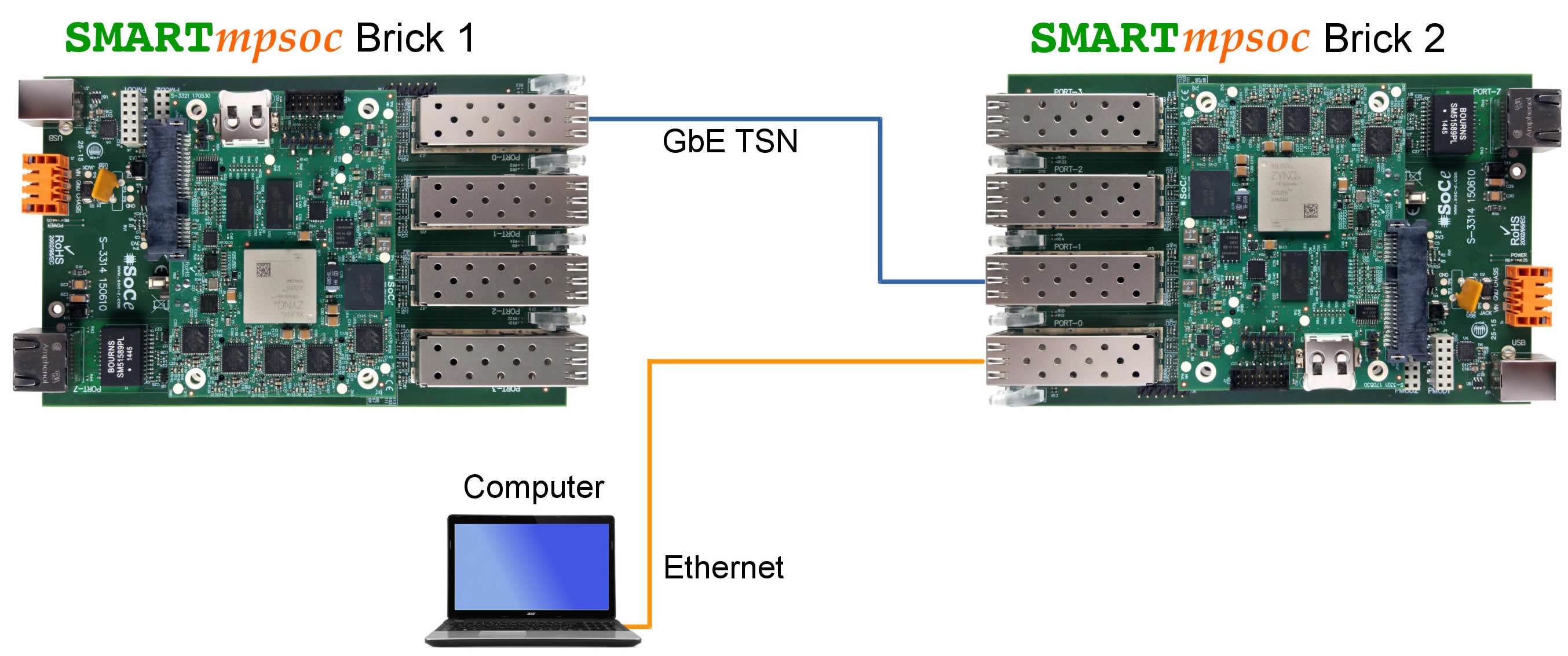

下图显示了在MTSN 套件(MPSoC版本)上实现的设计框图:

此设计中包含的主要元素是:

  • PS部分:SoC的处理系统部分。
  • PL部分:SoC的可编程逻辑部分。
  • TSN流量生成器:HDL模块能够生成具有受控吞吐量的不同类别的以太网流量。此外,它集成了一个时间感知整形器,用于调度流量生成器生成的常规以太网流量。
  • TSN适配器: HDL模块,负责实施时间感知整形器,以调度由SoC处理器部分的标准常规以太网MAC所管理的常规以太网流量。
  • MTSN交换机IP:六端口TSN交换机。这些端口分布为两个内部端口和四个外部端口。

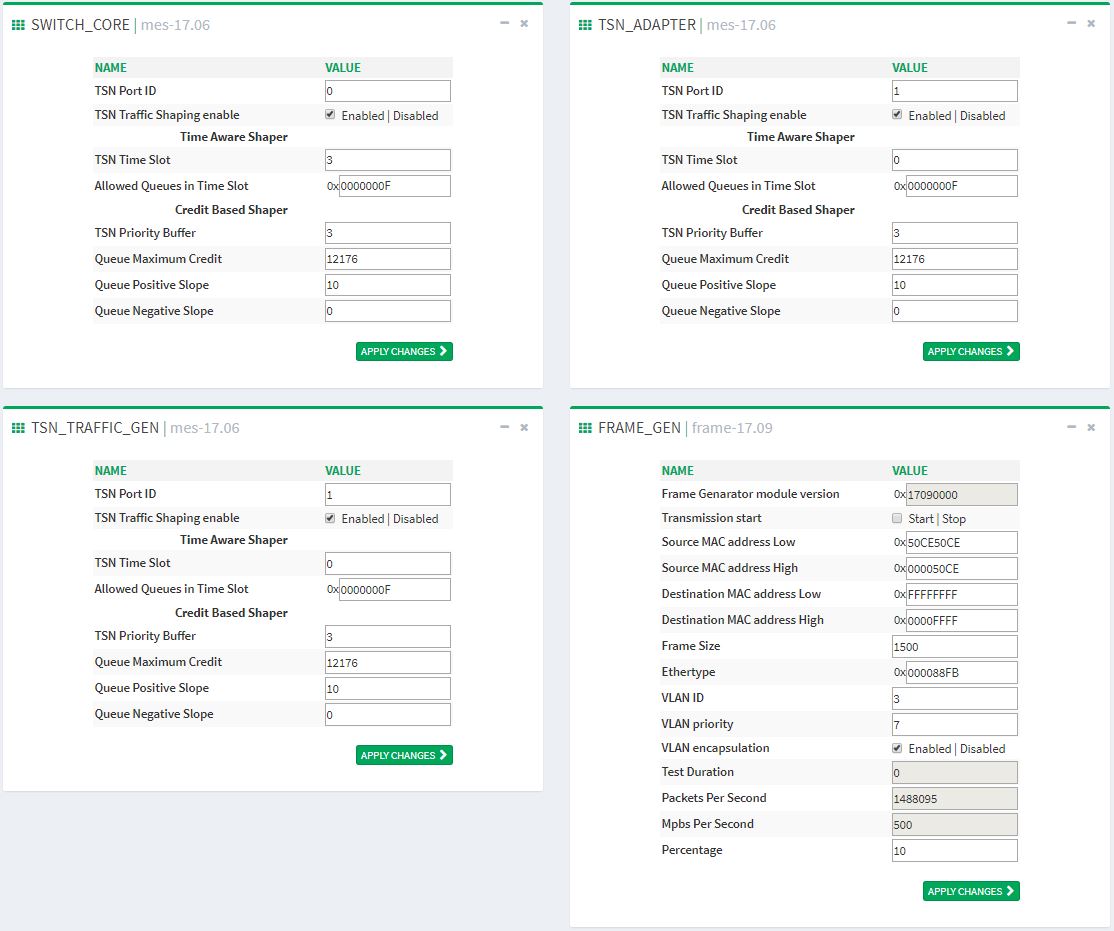

套件中包含的演示分为几个测试,以测试启用和禁用TSN功能(同步、整形器、等)的效果。每种配置的开关参数都是可见的,可以通过常规的Web浏览器进行编辑。以下屏幕截图显示了此界面示例:

MTSN套件配置参数



MTSN套件–订单信息

MTSN 套件(MPSoC版本)

该套件包括:

  • 2个预装有TSN评估设计的SMARTmpsoc板卡
  • 2个SMARTmpsoc电源
  • 8个三速以太网铜缆SFP
  • 2条USB电缆

MTSN 套件(PCIe NIC版本)

该套件包括:

  • 预先装有TSN评估设计的2个PCIe NIC板卡
  • 6个三速以太网铜缆SFP

欲了解更多信息,请联系我们:info@hkaco.com
