该加速器计算所有低层级网络和DSP功能为高层级应用程序提供有关网格参数状态的所有相关信息。提供此信息可确保固定和短延迟。因此,它不仅可以用于监视目的,而且可以用于IEC 61850标准范围内的控制和自动化应用。

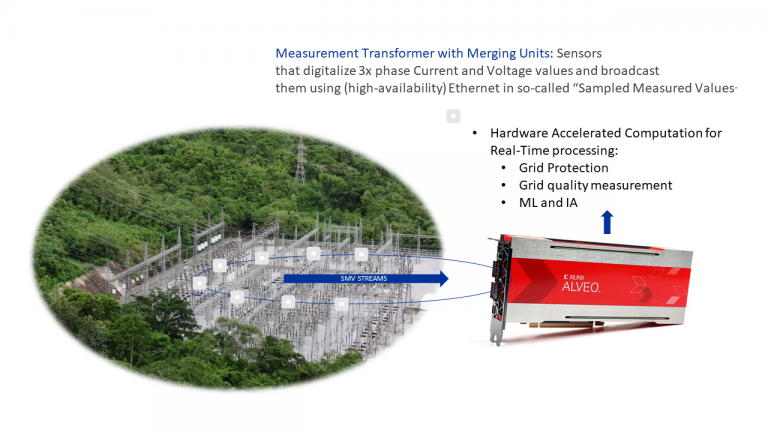

SMV订阅者板卡可以安装在电力基础设施的边缘计算设备和本地服务器上,例如在变电站中。此外,该解决方案在智能电网运营商和电力公用事业的数据中心中也非常有用,以监视任何测量位置的详细状态。
SMV订阅者板卡必须符合具有以下特征和性能的并根据IEC 61850-9-2的SMV帧处理。
- 硬件加速DFT计算模块,用于计算一次谐波的幅度和相位(50或60 Hz)。
- 硬件加速RMS计算模块(每个SMV订阅者IP实例高达162548计算/秒)。根据为项目选择的最终Alveo板平台,可以实现多个SMV订阅者IP实例。
- 每个SMV订阅者IP实例40个同时的SMV流:每个流8个数字通道:三相电压加地,三相电流加地。
- SMV订阅者IP的延迟为6,152 µs。可以对其进行优化,以通过低延迟SoC-e以太网交换机IP(内部连接到Alveo板)实现SMV订阅者IP实例的多个变电站同时连接。
- 确定性等待时间用于6,152 us的完整计算。
- 1 x 1000以太网链路,每个SMV订阅者IP实例的线速最高。该架构允许将内部10G集成到多个1G交换机/拆分基础架构,以并行支持多个SMV订阅者IP实例。
- 状态,配置和统计计数器寄存器。

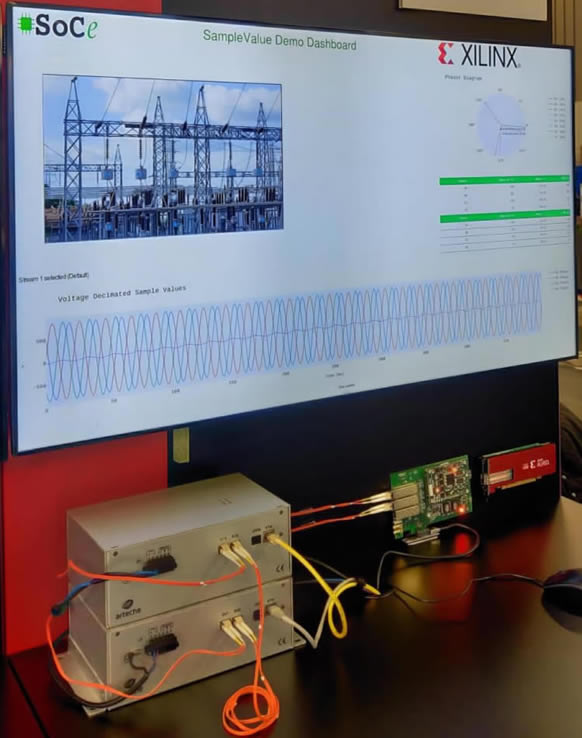

该产品已在SPS 2019上展出。
欲了解更多信息,请联系我们:info@hkaco.com。 |
