工业网络化模块 > SMARTzynq模块:5端口千兆位工业以太网嵌入式交换机模块

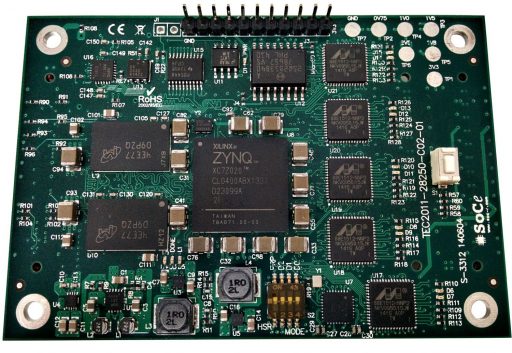

SMARTzynq模块:5端口千兆位工业以太网嵌入式交换机模块





SMARTzynq 模块是可插拔的模块上系统(SoM),旨在使工业以太网网络轻松集成到电气,运输和工业自动化领域的设备中。通过使用SoC-e IP内核(甚至与用户逻辑结合),该功能强大的模块可以实现自定义交换机或加速具有强大联网功能的终端设备的开发。网络帧处理可以由使用特定IP内核的硬件来进行。

SMARTzynq 模块小册子下载

SoCe提供可在SMARTzynq上实现的解决方案,用于HSR/PRP,低延迟以太网,Profinet和以太网IP。

SoCe提供一个开发板(-SMARTzynq Brick-见底部),可由客户用于评估SoC-e IP核或整合SMARTZYNQ 在他们的设备上。该载板支持铜和光纤介质。

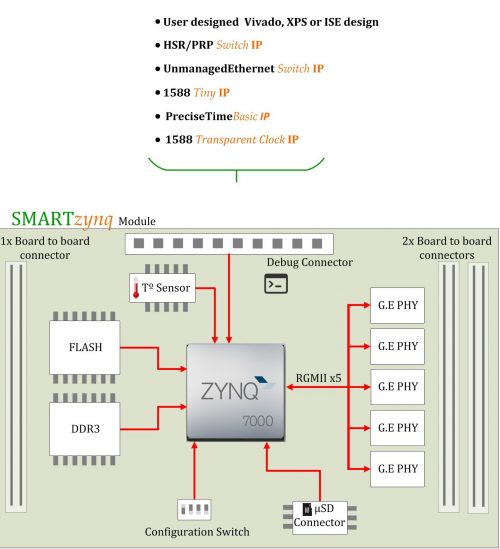

SMARTzynq 模块的主要特点:

  • 工业级组件。
  • 可扩展的工业级Xilinx全可编程SoC:Zynq系列是以处理器为中心的平台,可在单个芯片中提供软件,硬件和I/O可编程性。多核处理器和行业领先的可编程逻辑可通过更少和更快的设备实现更好的处理系统。支持的器件:XC7Z010和XC7Z020。
  • 8 Gb DDR3:快速DDR内存,用于存储操作系统,软件应用程序,协议堆栈或大缓冲区。SoCe的IP需要外部RAM内存。
  • 256 Mb Quad SPI闪存:用于存储固件和比特流的存储器。
  • 集成了独特MAC的EEPROM:可以在每个模块中使用独特的MAC,以减少客户产品的上市时间。
  • 5个以太网组合系统:1个用于配置和管理的10/100/1000Base-T,以及4个10/100/1000Base-T,1000Base-X或100Base-FX。可以根据客户需求减少PHY的数量。
  • 尺寸:88x60mm。
  • µ SD连接器:高密度和低成本的大型存储,用于复杂的操作系统,永久数据存储和快速升级。
  • 温度传感器:每个模块都提供一个安装在PCB上的I2C温度传感器。
  • 4个LED指示灯:1个通电LED,1个FPGA完成LED和2个通用LED。每个PHY还有2个LED(链接状态和活动)。
  • 通用GPIO:最多可在载板中使用20个GPIO。
  • 调试连接器:位于模块顶部的易于访问的连接器,用于接受独立供电,JTAG,I2C,SPI和UART。
  • 高可靠性板对板连接器:三个板对板连接器将SMARTzynq模块连接到客户载板。




SMARTzynq Brick:具有SMARTzynq 载板的即用型SMARTzynq 模块

SMARTzynq Brick为您提供有一个完整有效的解决方案,开箱即用。它嵌入了Linux OS以及IP与调整HSR/PRP,千兆以太网和IEEE 1588网络所需要的软件。它是HSR/PRP,网管以太网10/100/100TX-FX,Profinet,IEEE 1588v2和TSN领域中自定义交换机的完整解决方案。

SMARTzynq Brick包含在以下包中:

  • SMARTzynq 模块
  • SMARTZynq 载板
  • 电源
  • USB B电缆
  • 光纤/铜SFP模块(可选)
欲了解更多信息,请联系我们:info@hkaco.com
