10G网管以太网交换机(MES)IP内核具有一个全速的、队首效应的任意交叉矩阵,可在所有端口之间进行连续传输。它支持多达32个具有不同线速的端口。交换机采用了一种存储与转发的方法,以全面满足以太网标准政策关于帧完整性校验。

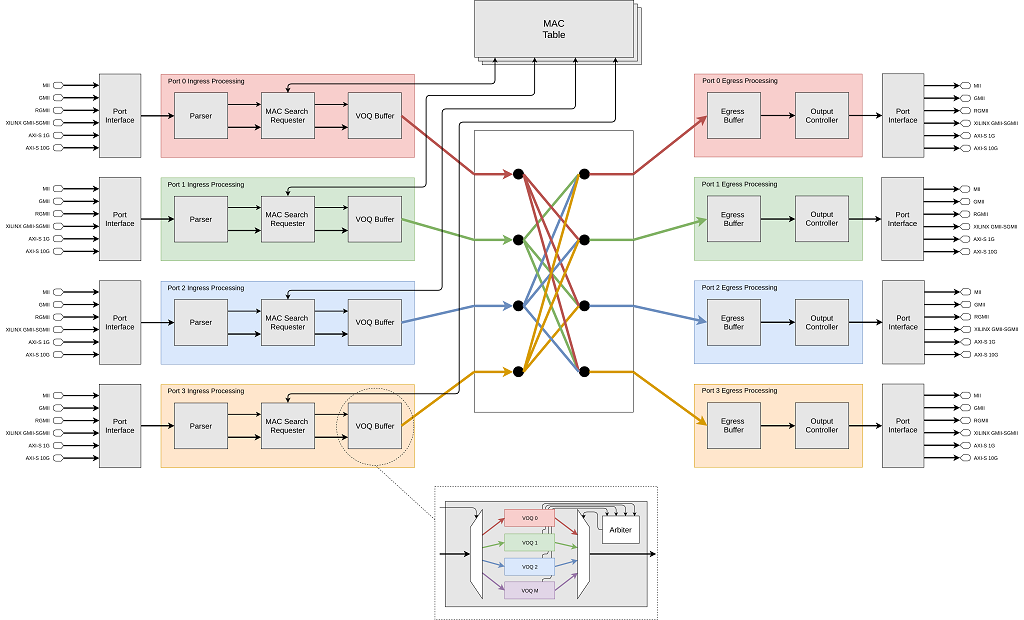

内部微结构包括破坏性增强功能,即使在关键用例中也可确保交换机可靠运行。例如,虚拟输出队列组合的镜像MAC表允许以最大数据吞吐量同时访问矩阵。IP不请求任何外部存储器。
10G MES 是一种多速(100M/1G/2.5G/5G/10Gs)交换机IP,并支持IEEE 1588 V2透明时钟功能。考虑到穿越交换机所花费的时间,此功能可修改PTP事件消息。该方案通过补偿整个网络的交付差异来提高分发准确性。具体来说,10G MES 还通过为每个端口使用独立的硬件来支持IEEE 1588 V2一步透明时钟对等(P2P)功能。此功能不仅可以补偿停留时间,还可以补偿每个链接的延迟。
该IP包括用于以太网PHY设备的MII/GMII/RGMII本机接口,并且可以与Xilinx IP组合以支持RMII/SGMIIQ/SGMII和USXGMII等接口。它还提供一个AXI4-Stream接口,以简化与其他IP内核(如SAS crypt) 的连接,从而实现线速安全性。 |
|
以下Xilinx FPGA系列可以支持10G MES :
- 7系列(Zynq-7000,Spartan-7,Artix-7,Kintex-7,Virtex-7)
- Ultrascale +(Zynq MPSoC,Kintex-7,Virtex-7)

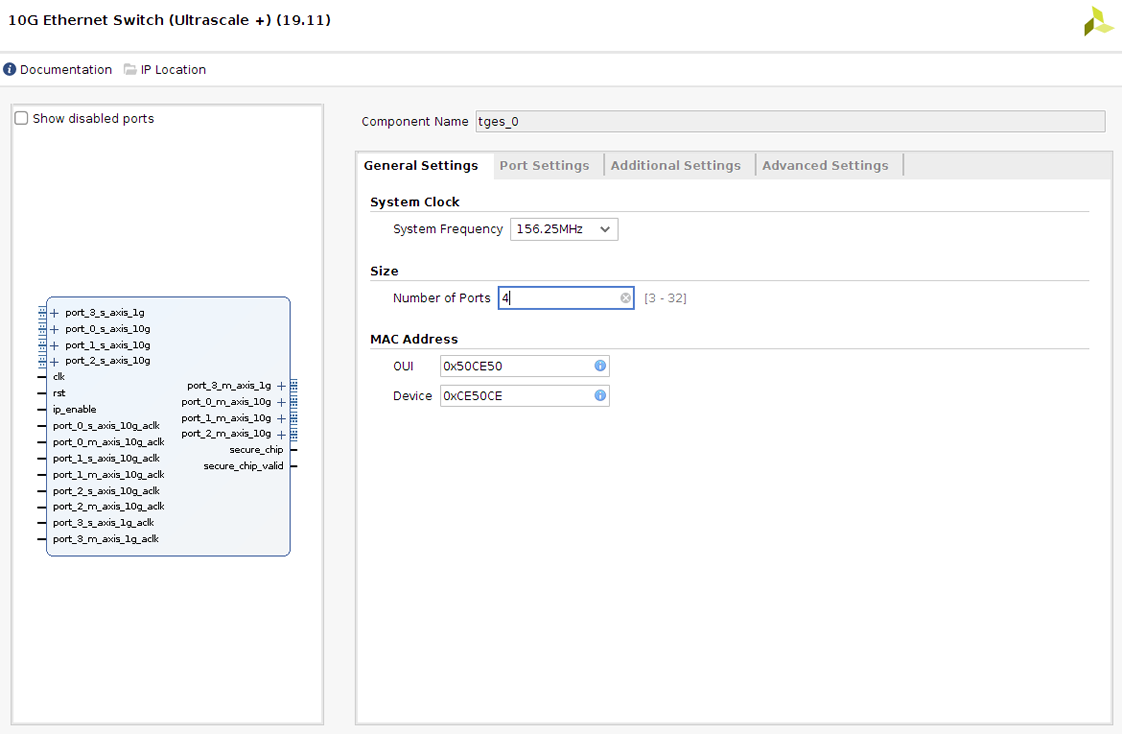

-用于Xilinx Vivado工具的10G网管以太网交换机IP内核-
![](../images/vivado_gui_ip.png)
|
