网络化IP核 > 1G UES – 非网管以太网交换机IP核


1G UES – 非网管以太网交换机IP核





非网管以太网交换机IP内核(UES)在可配置设备上实现了即插即用的以太网交换。它不需要外部配置。它旨在使用最少的资源解决最大的吞吐量。

该交换机实现了一个无阻塞交叉开关矩阵,该矩阵允许所有端口之间进行线速通信。交换机在转发每个帧之前先对其进行缓存和验证。然而,等待时间已被最小化到纳秒级。此外,UES支持IEEE 1588 V2透明时钟功能。该功能可纠正引入交换机产生的错误的PTP帧,从而使IEEE 1588同步设备之间的互连保持最高的准确级。

UES是实现基于以太网的工业网络的理想以太网交换机IP。它为以太网PHY设备提供MII/GMII/RGMII本机接口,并且可以与Xilinx IP结合使用,以在其他接口中支持RMII或SGMII。它还支持将AXI4-Stream接口连接到其他不具有MAC基接口的IP内核。

以下Xilinx FPGA系列可以支持UES

  • 6系列(Spartan,Virtex)
  • 7系列(Zynq,Spartan,Artix,Kintex,Virtex)
  • Ultrascale(Kintex,Virtex)
  • Ultrascale +(Zynq MPSoC,Kintex,Virtex)

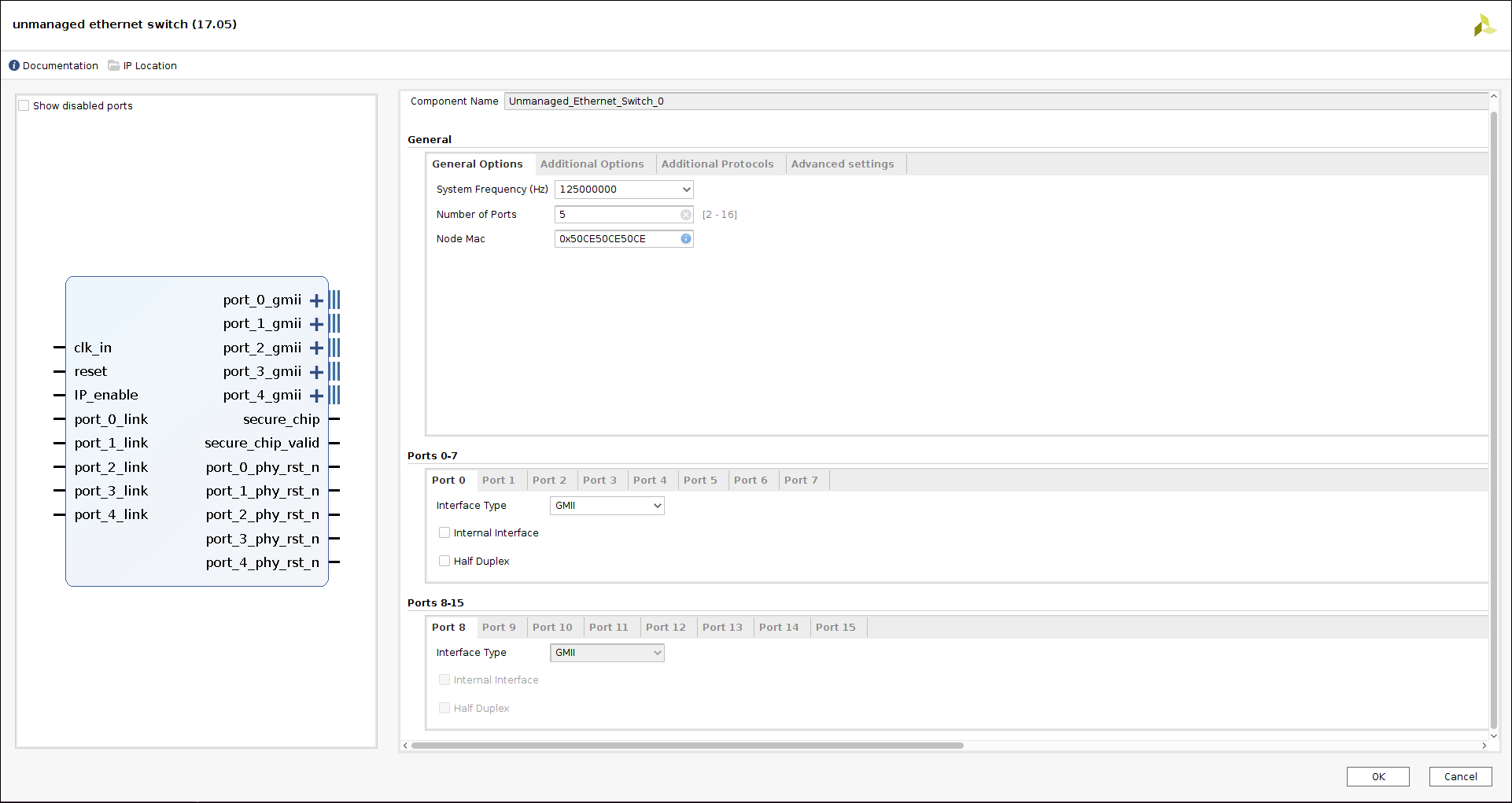

用于Xilinx Vivado工具的非网管以太网交换机IP内核



通过利用新的Xilinx Vivado工具,可以将UES 轻松集成到您的FPGA设计中,该工具允许在图形用户界面中使用IP内核并以简便的方式配置IP参数。

非网管以太网交换机IP核的主要功能:

  • 即插即用无需配置
  • 高性能实现端口之间的全交叉矩阵以实现最大吞吐量
  • 快速由于SoC-e专有的MAC地址匹配机制,大大缩短了延迟时间
  • 高效:经过优化,仅需很少的逻辑资源即可在低成本FPGA器件上实现
  • 灵活完全可扩展且可配置,以获得最佳的功能-尺寸平衡。以下参数设计员可用:
    • 端口数量:可配置的3至16个以太网端口
    • 缓冲区队列长度
    • IEEE透明时钟功能
  • 自动:MAC地址学习和老化(默认情况下,存储容量为2048个MAC地址)。



非网管以太网交换机IP核框图





通过利用新的Xilinx Vivado工具,可以将UES 轻松集成到您的FPGA设计中,该工具允许在图形用户界面中使用IP内核并以简便的方式配置IP参数。

参考设计支持的板:

  • SoC-e SMARTzynq brick(推荐)
  • 对于其他Xilinx/Avnet/SoC-e/板,我们可以提供限时IP内核进行评估。



欲了解更多信息,请联系我们:info@hkaco.com
