IRIGtimeS: IRIG-B从站IP核

IRIGtimeS 在FPGA器件上实现兼容IRIG 200-04的时间同步从站。该IRIG-B从站IP核已被设计为支持所有IRIG-B编码表达式以及 DCLS和AM调制，以提供最大的灵活性。

此IRIG-B从站IP核每秒接收IRIG-B帧，并根据IRIG-B时间码获取时间信息（秒、分钟、小时、天、年、控制功能和二进制连续秒）。该IP实现了64位内部计时器，以便提供时间戳（以秒为单位）和纳秒值。该定时器的值和频率与接收到的IRIG-B时间信息同步。该IP被设计为提供自治操作，需要尽可能少的配置。

IRIGtimeS 支持以下赛灵思FPGA系列：

6系列（Spartan，Virtex）
7系列（Zynq，Spartan，Artix，Kintex，Virtex）
Ultrascale（Kintex，Virtex）
Ultrascale +（Zynq MPSoC，Kintex，Virtex）

用于Xilinx Vivado工具的网管以太网交换机IP内核

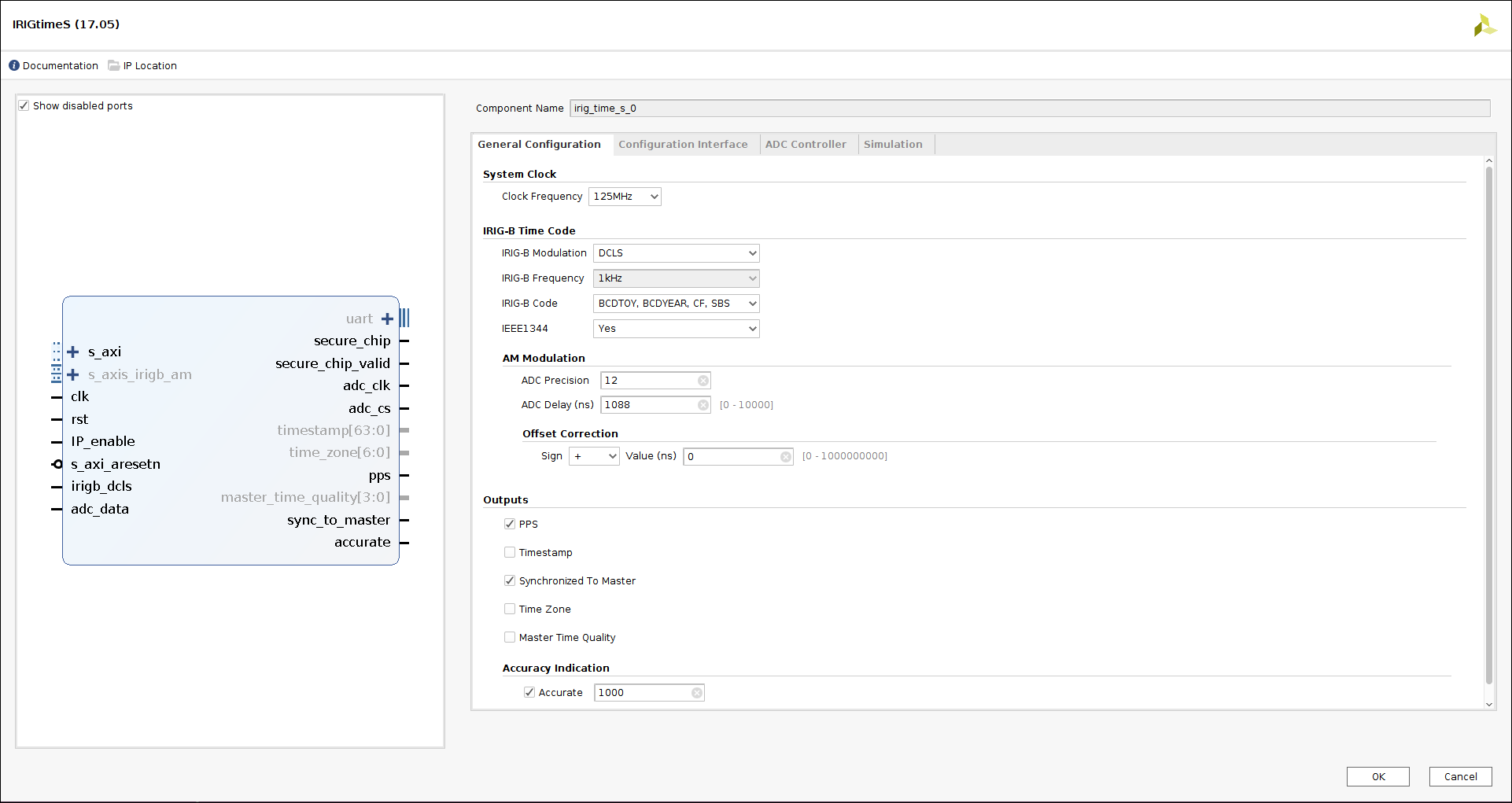

通过利用新的Xilinx Vivado工具，可以轻松地将其集成到你的FPGA设计中，该工具允许在图形用户界面中使用IP内核，并以简便的方式配置IP参数。

IRIGtimeS 主要特点：

符合IRIG 200-04的时间同步从站
支持DCLS和AM调制
支持所有IRIG-B编码表达式，包括年份信息，控制功能和直线二进制秒
与IRIG-B主站的亚微秒同步
在时间和频率上与IRIG-B主站同步的64位内部定时器
32位时间戳（以秒为单位）和32位时间戳（以纳秒为单位）
定期脉冲输出用于测试

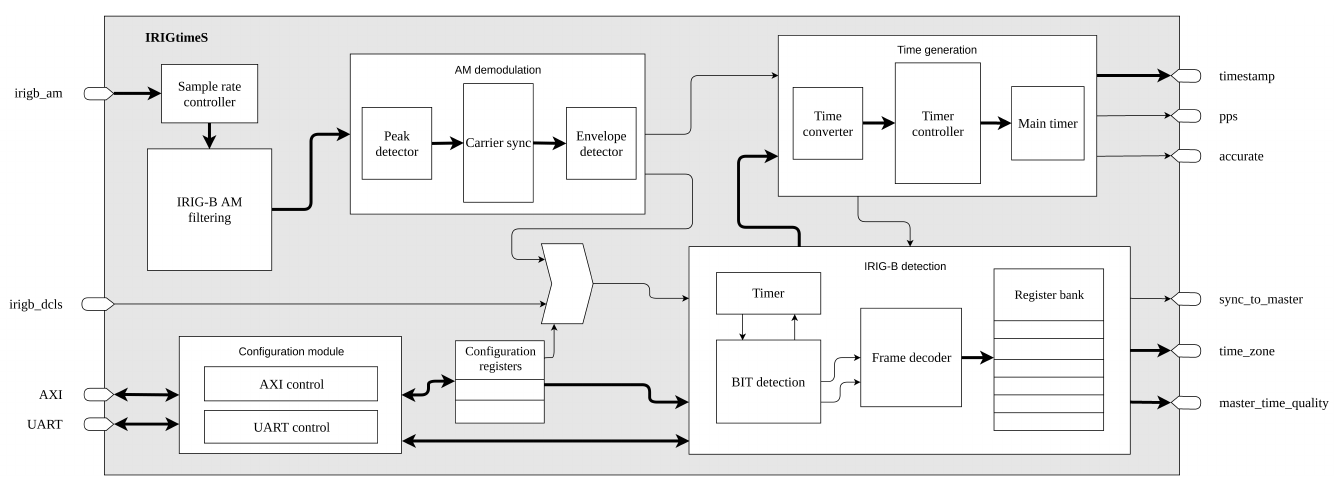

IRIGtimeS IP核框图被表示如下图：

参考设计支持的板：

SoC-e SMARTzynq brick（推荐）
对于其他Xilinx/Avnet/SoC-e板，我们可以提供限时IP内核进行评估。

欲了解更多信息，请联系我们：info@hkaco.com。
