AT-VPX1000 OpenVPX板
航空航天和国防解决方案
Active Technologies研发分部， 一只测量专家和咨询工程师组成的专业团队，把全面的分析和问题解决技术应用于复杂的测量挑战和实时数据分析/处理，解决现有解决方案或测量技术无法解决的问题。
借助泰克部件解决方案，AT量身定做的解决方案具有更好的测试性能、成本效益和更快速的部署速度，用其它测试方案无法实现。
AT-A&D帮助你实现什么
- AT-A&D能够帮助你把高性能微电子集成到下一代系统
- 提供柔性化的解决方案实现可变、产品长寿命和能够处理复杂、
计算密集的算法
- 把先进的测量技术应用于测量参数，这在以前是很困难或者不
可能测量的
|
什么时候考虑AT-A&D
- 当现有的测量功能不能满足新的或想要改变质量和
性能的要求时
- 当你的团队缺少有效时间或者能力，不能满足新的
测量要求时
- 当你必须减少操作和编程成本，和缩短开发时间时
- 当你不能等待数月从概念到方案实现时
|

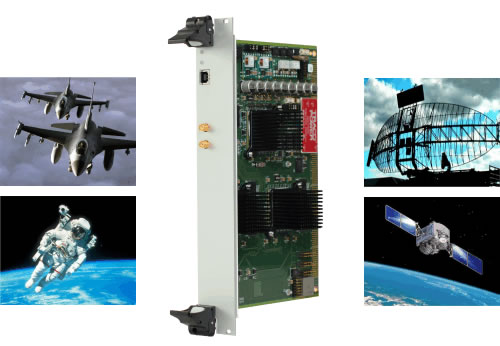

应用领域
- 电子站 (EW) 测试
- 雷达测试
- 信号情报 (SIGINT)
- 卫星
- 军事通讯
- ATE应用
- 高能物理仪器
- 瞬态捕获系统
|
案例研究
 AT-VPX1000板 + 泰克TADC-1000数字化仪
泰克部件解决方案 - 提供泰克测试和测量设备的性能，把非常高性能微电子模块应用于下一代系统。
泰克部件方案TADC-1000是一款8位数字化仪模块，提供一个通道的数字化高达12.5GS/s采样率。它采利用一个泰克模数转换器（ADC），
并用IBM SiGe技术实现，在泰克测试设备的多种型号中得到实际验证。
AT的A&D分部为他们的客户之一设计和开发，一款定制的VPX FPGA板叫作AT-VPX1000，集成TADC-1000到定制的雷达测试方案中。

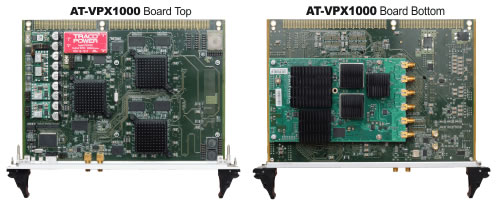

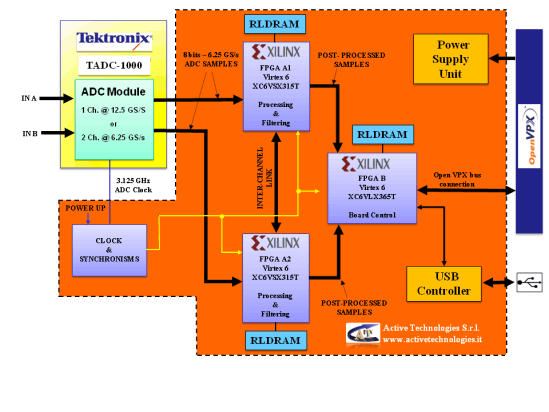

AT的AT-VPX1000板通过一个SAMTEC FMC连接器和TADC-1000连接。安装的Virtex VI FPGA和576MBit RLDRAM提供高速、高吞吐量DSP功能采集数据。
AT-VPX1000和TADC-1000主要特征
- 一个12.5GS/s或两个6.25GS/s，8位A/D通道
- >8 Ghz模拟带宽、SMA输入
- 接口：Open VPX 6U和调试用USB
- 超级低抖动可编程时钟
- 2 FPGAs Xilinx Virtex6 XC6VSX315T-FFG1156*
- 1 FPGA Xilinx Virtex6 XC6VLX365T-FFG1156*
- Banks of RLDRAM x36bit – 576Mbit (共2.8Gbit)
|
AT-VPX1000可全面定制满足客户需要，
下表是所有兼容的FPGA：
FPGA A1,A2,B (Package FFG1156) |
XC6VSX315T |
XC6VSX475T |
XC6VLX365T |
XC6VLX240T |
XC6VLX195T |
XC6VLX130T |
|
AT的AT-VPX1000板具有用户可定制的Xilinx Virtex®-6 FPGA，一个VPX接口和一个调试用的USB接口。这些板使用户能够开发和保存他们的VHDL代码在FPGA内，应用于不同项目。
虽然没有限制使用AT的FPGA I/O板，多个应用特别适合这种新技术。常规应用包括声纳、雷达、硬件仿真、自动化测试设备、协议转换、在线诊断、军用服务器、电信和数字信号处理。
AT提供一个FPGA工程设计包和软件应用程序，含例程可简化你的编程和让你快速起步。JTAG接口可进行板载VHDL仿真。 |
