COMET产品 > 监测系统

MS55D数据记录仪

温度、湿度和其它物理量监测的全面解决方案

发货清单:

  • 数据记录仪包括电池
  • 可追踪校准证书。包含16路输入4-20mA校准。
  • 其它范围的校准可
  • USB通讯电缆
  • 基本手册
  • 基本Windows软件可下载

该款数据记录仪专用于测量、记录、评估和后处理所采集的电信号,这些都属于相对较慢的变化 (> 1s)。和适当的传感器和变送器配合特别适用于监测许多物理量。

该设备包含可追踪校准证书,声明校准器的计量可追踪性是基于EN ISO/IEC 17025标准。

数据记录仪能够:

  • 测量和处理1至16个输入变量
  • 16个通道的每个都提供虚拟通道(可计算)
  • 自主采集测量值的记录
  • 创建报警条件
  • 基于所创建的报警进行其它动作(发声、发光、控制继电器输出、发送短信、进行电话拨号、使用不同协议发送报文,以太网接口等等)
  • 在线监测测量值和状态

16路通道的每路提供:

  • 独立的滞后和延迟
  • 设置最多4个报警条件

报警由:

  • GSM调制解调器
  • Emails
  • 电话拨号器
  • 内置蜂鸣器
  • 外部蜂鸣器或指示灯
  • 继电器

主要用途:

  • 食品和饮料行业 (HACCP)
  • 服务器机房、数据中心
  • 制药行业 (GMP)
  • 血站、药房
  • 植物栽培
  • HVAC (供暖、通风、空调、制冷)
  • 建筑物和能源管理
  • 研发
  • 实验室 (GLP)



点击看大图

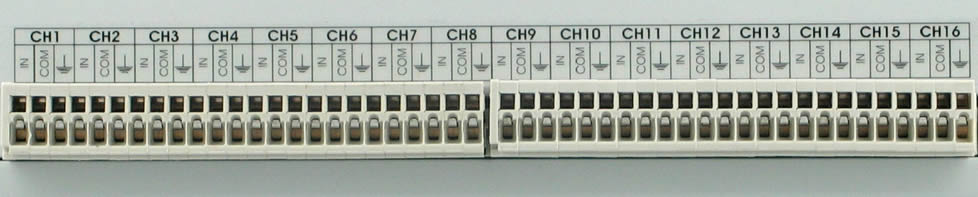

典型数据记录仪输入


测量值 模块类型 范围 精度 注释
电流 DC A0 4 ... 20mA  ±0.1% FS 有源大约21V用于两线制变送器带电流回路(例如温度和湿度变送器)
无电气隔离
A1* 4 ... 20mA 用于无源电流传感器,Rvst = 14 Ohms
B0* 0 ... 20mA 输入电阻Rvst = 14 Ohms
B1* 0 ... 1A 输入电阻Rvst = 0,04 Ohms
B2* 0 ... 5A
AC C0 0 ... 20mA ±1% FS 电气隔离,50 Hz正弦信号,输入电阻Rin by type 0.04 Ohm to 14Ohms
C1 0 ... 1A
±1% FS
C2 0 ... 5A





  电压



DC D0* 0 ... 100mV

±0.1% FS

输入电阻Rin by a 900 kOhms to 10 Mohms
D1* 0 ... 1V
D2* 0 ... 10V
D4* 0 ... 75V
D5* -10V ... +10V ±0.1% FS (± 20 mV)
 AC E0 0 ... 100mV

±1% FS


电气隔离,50 Hz正弦信号,输入电阻 Rin by type700 kOhms to 10 Mohms
E1 0 ... 1V
E2 0 ... 10V
E4 0 ... 50V
电阻 F* 需要指定一个范围 ±0.1% FS 2线制连接
温度探头Pt和Ni Ni1000 J*  -50°C ... +250°C

±0.2°C (-50°C ... 100°C)

Ni1000/6180 ppm, 2线制连接
±0.2% MH (100°C ... 250°C) 连续测量电流大约0.25 mA
Pt100 K* -140°C ... +600°C ±0.2°C (-140°C ... +100°C) Pt100/3850 ppm, 2线制连接
±0.2% MH (+100°C ... +600°C) 连续测量电流大约2mA
Pt1000 K1*  -140°C ... +600°C ±0.2°C (-140°C ... +100°C) Pt1000/3850 ppm, 2线制连接
±0.2% MH (+100 ... +600°C) 连续测量电流大约0.2mA
 Pt1000 K3  -10°C ... +50°C ±0.06°C Pt1000/3850 ppm, 2线制连接
连续测量电流大约0.2mA。无电气隔离。
热电偶 K (NiCr-Ni) N* -70°C ... +1300°C  ±0.3% MH + 1.5°C 线性化,冷端补偿,数据记录仪必须安装在建议的工作位置。
T (Cu-CuNi) T* -200°C ... +400°C
J (Fe-Co) O* -200°C ... 750°C
S (Pt10%Rh-Pt) P* 0°C ... 1700°C ±0.3% MH +1.5°C(200°C ... 1700°C)
B (Pt30%Rh-Pt) Q* 100°C ... 1800°C ±0.3% MH+1.0°C (300°C ... 1800°C) 线性化,无冷端补偿
二进制信号 potential-less触点 S* 二进制信号   触点闭合最大电阻1000 ohm
记录的最小间隔200ms
电压,电气隔离  S1 二进制信号   电压用于„H“ state is 3 V to 30 Vdc @ 9 mA max
记录的最小间隔200ms
电气隔离
脉冲计数器 potential-less触点,电气隔离 CTU  31 bits, 5kHz max.   计数器状态的电压变化3V to24VDC
备用电源,filter bouncing
电气隔离
potential-less触点,开路连接器 CTK 31 bits, 5kHz max.   触点闭合最大电阻10 kOhms
最小打开触点电阻250 kilohms
备用电源, filter bouncing
频率 输入电压信号测量,电气隔离 FU    0 ... 5kHz ±(0.2% MH + 1Hz) 输入电压用于"H": 3V to 24V DC @ 7 mA
输入脉冲最小持续时间: 30us
分辨率 1Hz 电气隔离
测量频率开关触点,电气隔离 FK 0 ... 5kHz
±(0.2% MH + 1Hz)
触点闭合最大电阻10 kOhms
最小打开触点电阻 250 kOhms
分辨率 1Hz 输入脉冲最小持续时间: 30us
RS485 串行信号RS485输入 RP 数字传输   输入支持Modbus RTU或Advantech
所连接的设备必须有相同的通讯参数
输入可工作于最多16个设备
电气隔离,MS可装备多个RF模块

* 表示有电气隔离,电气隔离不是安全保护。

以太网接口特点

以太网接口
Ethernet 10Base-T/100Base-TX以太网接口,通过标准的RJ45连接器。IP地址可从DHCP服务器自动获取或手动设置。只支持以太网协议版本4。
ModbusTCP协议
Modbus Modbus协议用于和SCADA系统或第三方软件通讯。该设备使用Modbus TCP协议版本。
SNMP协议
SNMP SNMP版本1协议用于IT基础设施。使用SNMP协议,你可以读取实际测量值、报警状态和报警参数。MIB表和OID解释都可用。
WWW服务器
WWW 当前值可由嵌入式网络服务器获取。可根据用户要求修改网页。
Email
Email 当测量值超出设置的极限值时发出报警email。支持SMTP身份验证。但是SSL不行。
SNMP Trap
Trap SNMP Trap用于IT基础设施。该设备允许发送Traps给所选的 Trap接收服务器。Traps在通道报警或错误状态情况下才被发送。
SOAP协议
SOAP 该设备允许通过SOAP v1.1协议发送当前测量值。该设备发送测量值以XML格式给网络服务器。该协议的好处是可通过设备端对通讯进行初始化。因此它不需要使用端口转发。
Syslog协议
Syslog Syslog协议用于IT基础设施监测系统。该设备允许发送文本消息给所选的Syslog服务器。消息在通道报警或错误状态情况下才被发送。
快速数据下载
Fast data download 记录下载速度比以前的MS5数据记录仪快4倍。
XML文件
XML file 实际值可下载为XML文件。该选项适合于集成SCADA系统的数据记录仪。
数据记录仪显示器
Display 网络参数可直接从数据记录仪屏幕设置。可改变IP地址、subnetwork mask and initial gate。
数据库系统
Database ready 可连接数据库系统包括在线数值传输。
WWW远程条件
Remote conditions 控制远程条件和继电器也可通过www界面。


数据记录仪MS6D和MS55D对比

  MS55D MS6xx
输入 1 - 16硬件输入模块 16软件设置输入
最大测量DC电流 5A dc 20mA dc
最大测量DC电压 75V dc 10V dc
最灵敏DC电压测量范围 100mV dc 18mV dc
最大AC电流测量 5A ac -
最大AC电压测量 50V ac -
频率测量输入 0 to 5 kHz -
脉冲计数输入 -
输入电气隔离 只有串行输入RS485IN
支架型 -

关于附件的详细资料,请通过sales@hkaco.com联系我们。
