COMET产品 > 监测系统

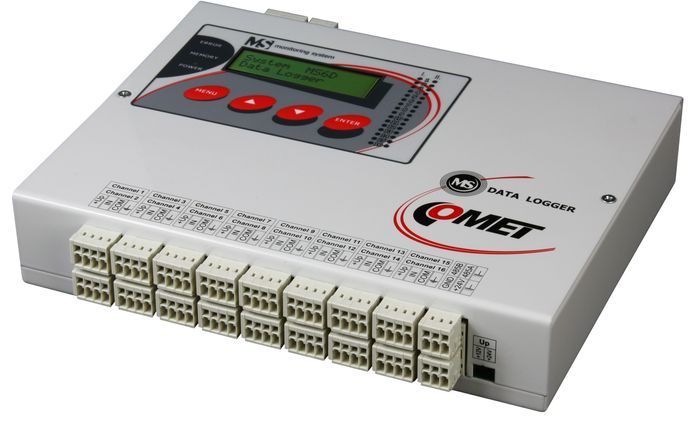

MS6D数据记录仪

温度、湿度和其它物理量监测的全面解决方案。

发货清单:

  • 数据记录仪包括电池
  • 可追踪校准证书。包含16路输入4-20mA校准。
  • 其它范围的校准可
  • USB通讯电缆
  • 基本手册
  • 基本Windows软件可下载

该款数据记录仪专用于测量、记录、评估和后处理所采集的电信号,这些都属于相对较慢的变化 (> 1s)。和适当的传感器和变送器配合特别适用于监测许多物理量。

该设备包含可追踪校准证书,声明校准器的计量可追踪性是基于EN ISO/IEC 17025标准。

数据记录仪能够:

  • 16路软件可设置输入通道
  • 测量和处理1至16个输入变量
  • 16个通道的每个都提供虚拟通道(可计算)
  • 自主采集测量值的记录
  • 创建报警条件
  • 基于所创建的报警进行其它动作(发声、发光、控制继电器输出、发送短信、进行电话拨号、使用不同协议发送报文,以太网接口等等)
  • 在线监测测量值和状态

16路通道的每路提供:

  • 独立的滞后和延迟
  • 设置最多4个报警条件

报警由:

  • GSM调制解调器
  • Emails
  • 电话拨号器
  • 内置蜂鸣器
  • 外部蜂鸣器或指示灯
  • 继电器

主要用途:

  • 食品和饮料行业 (HACCP)
  • 服务器机房、数据中心
  • 制药行业 (GMP)
  • 血站、药房
  • 植物栽培
  • HVAC (供暖、通风、空调、制冷)
  • 建筑物和能源管理
  • 研发
  • 实验室 (GLP)

点击看大图

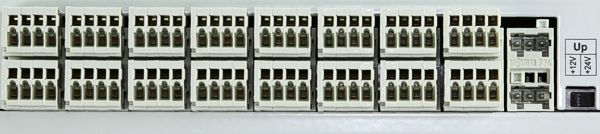

典型数据记录仪输入



Monitoring system inputs

测量值 范围 精度 注释
电流 DC 4 to 20 mA ±0.1% FS (±0.02mA) 可连接无源传感器(监测系统供电)或自我供电的有源传感器。输入电阻大约110 Ohms。
电压 DC -10V to +10V ±0.1% FS (±10 mV) 输入电阻大约10MOhms
-1V to +1V ±0.1% FS (±1 mV)
-100mV to +100mV ±0.1% FS (±100 uV)
-18mV to +18mV ±0,1% FS (±18 uV)
电阻 2线制电阻测量  0 to 300 Ohms  ±0.1% FS (±0.3 Ohm) 测量电流大约0.8 mA @ 50ms脉冲
 0 to 3000 Ohms ±0.1% FS (±3 Ohm 测量电压大约0.5mA @ 50ms脉冲
 0 to 10000 Ohms ±0.1% FS (±10 Ohm) 测量电流大约0.1mA @ 50ms脉冲
温度探头Pt和Ni Ni1000 -50°C to +250°C ±0.2°C (-50°C to 100°C) Ni1000/6180 ppm,2线制连接
±0.2% MH (100°C to 250°C) 测量电流大约0.5mA @ 50ms脉冲
Pt100 -200°C to +600°C  ±0.2°C (-200°C to+100°C) Pt100/3850 ppm,2线制连接
±0.2% MH (+100°C to +600°C) 测量电流大约0.8mA @ 50ms脉冲
Pt1000  -200°C to +600°C ±0.2°C (-200°C to+100°C) Pt1000/3850 ppm, 2线制连接
±0.2% MH (+100°C to +600°C) 测量电流大约0.5mA @ 50ms脉冲
热敏电阻 NTC带可选公式 最大热敏电阻11000 Ohms 根据使用的电阻范围(见电阻测量)

相同的特性用于所有连接的热敏电阻
默认设置:R25=2252Ω, R80=282.7Ω

热电偶

K (NiCr-Ni) -200°C to 1300°C

±0.3% MH +1.5°C

线性化,冷端补偿,数据记录仪必须安装在建议的工作位置。
T (Cu-CuNi) -200°C to 400°C
J (Fe-Co) -200°C to 750°C
S (Pt10%Rh-Pt) 0 to 1700°C
N (NiCrSi-NiSiMg) -200°C to 1300°C
B (Pt30%Rh-Pt) 100°C to 1800°C ±0.3% MH+1.0°C (300°C to 1800°C) 线性化无冷端补偿


二进制信号
干触点 二进制信号 输入电压用于状态"L" (IN-COM) < 0.8 V
输入电压用于状态"H" (IN-COM) > 2 V
开集 触点闭合电阻用于状态"L" (IN-COM) < 1 kOhms
电平 触点闭合电阻用于状态"H" (IN-COM) > 10 kOhms
传感器最小持续时间改变: 200ms
 RS485 串行信号RS485输入
可选 支持协议ModBus RTU 或 Advantech
连接端子至下一个端子用于通道15和16
输入可工作于16台设备
电气隔离

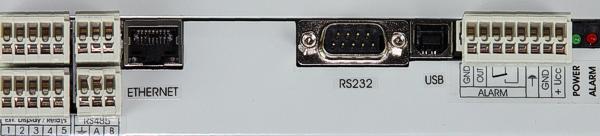

以太网接口特点

以太网接口
Ethernet 10Base-T/100Base-TX以太网接口,通过标准的RJ45连接器。IP地址可从DHCP服务器自动获取或手动设置。只支持以太网协议版本4。
ModbusTCP协议
Modbus Modbus协议用于和SCADA系统或第三方软件通讯。该设备使用Modbus TCP协议版本。
SNMP协议
SNMP SNMP版本1协议用于IT基础设施。使用SNMP协议,你可以读取实际测量值、报警状态和报警参数。MIB表和OID解释都可用。
WWW服务器
WWW 当前值可由嵌入式网络服务器获取。可根据用户要求修改网页。
Email
Email 当测量值超出设置的极限值时发出报警email。支持SMTP身份验证。但是SSL不行。
SNMP Trap
Trap SNMP Trap用于IT基础设施。该设备允许发送Traps给所选的 Trap接收服务器。Traps在通道报警或错误状态情况下才被发送。
SOAP协议
SOAP 该设备允许通过SOAP v1.1协议发送当前测量值。该设备发送测量值以XML格式给网络服务器。该协议的好处是可通过设备端对通讯进行初始化。因此它不需要使用端口转发。
Syslog协议
Syslog Syslog协议用于IT基础设施监测系统。该设备允许发送文本消息给所选的Syslog服务器。消息在通道报警或错误状态情况下才被发送。
快速数据下载
Fast data download 记录下载速度比以前的MS5数据记录仪快4倍。
XML文件
XML file 实际值可下载为XML文件。该选项适合于集成SCADA系统的数据记录仪。
数据记录仪显示器
Display 网络参数可直接从数据记录仪屏幕设置。可改变IP地址、subnetwork mask and initial gate。
数据库系统
Database ready 可连接数据库系统包括在线数值传输。
WWW远程条件
Remote conditions 控制远程条件和继电器也可通过www界面。


数据记录仪MS6D和MS55D对比

  MS55D MS6xx
输入 1 - 16硬件输入模块 16软件设置输入
最大测量DC电流 5A dc 20mA dc
最大测量DC电压 75V dc 10V dc
最灵敏DC电压测量范围 100mV dc 18mV dc
最大AC电流测量 5A ac -
最大AC电压测量 50V ac -
频率测量输入 0 to 5 kHz -
脉冲计数输入 -
输入电气隔离 只有串行输入RS485IN
支架型 -

关于附件的详细资料,请通过sales@hkaco.com联系我们。
