microSOM uS04 - 您的IIoT产品的起点 |

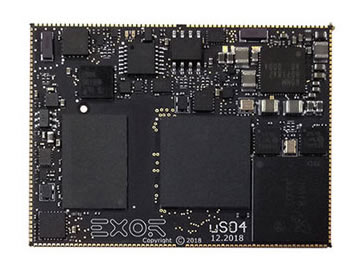

microSOM uS04是基于i.MX8M mini系列的高度创新的高性能模块，它是著名的i.MX6的理想继承者。
该系列包含四/双Arm®Cortex®-A53，以及一个Cortex-M4内核。
|
主要好处
- microSOM是一种智能且坚固的解决方案，无需使用广泛的连接器即可直接焊接到主板上，以提高系统的可靠性。
- microSOM只有46x35mm和4mm的高度，使您可以设计极其紧凑和超薄的产品。
- microSOM需要3.3 V的单电源供电，并且功耗非常低
- 强大的图形专用2D硬件加速器，用于需要多媒体功能和高水平并行计算的应用程序。
- 专用的3D硬件加速器，支持OpenGL® ES 2.0 3D
- 1 x LVDS（单通道）或2 x LVDS（双通道）18/24位视频接口
- 摄像机MIPI CSI（四通道接口）
- 单通道PCIe接口
- OpenHMI软件可设计出用户友好的高质量矢量图形（SVG）和HTML5丰富图形GUI，可通过+200通讯协议套件确保设备连接
- Corvina Cloud使云连接成为可能
- 可选的IEC 61131-3 CODESYS 3.x
- Linux RTOS BSP（OSADL）或Android OS BSP
|
|
主要特点
- X平台的基本组件
- 保证的最低10年产品生命周期
- 缩短定制产品的上市时间
- 由设计和供应链的合作伙伴支持
- IIoT实施的基本要素
- 跨所有“工业4.0”级别的强大IIoT引擎
- 通过TSN，MQTT和AMQT进行OPC UA发布/订阅
- IIoT网关和逻辑控制
- 庞大的协议库
- 在边缘分析
- 雾节点兼容性
- 可选的CODESYS v3
- 分布式微服务器
- 四核ARM
- Linux BSP rt（OSADL）或Android BSP
 技术数据单下载
|
|
| |

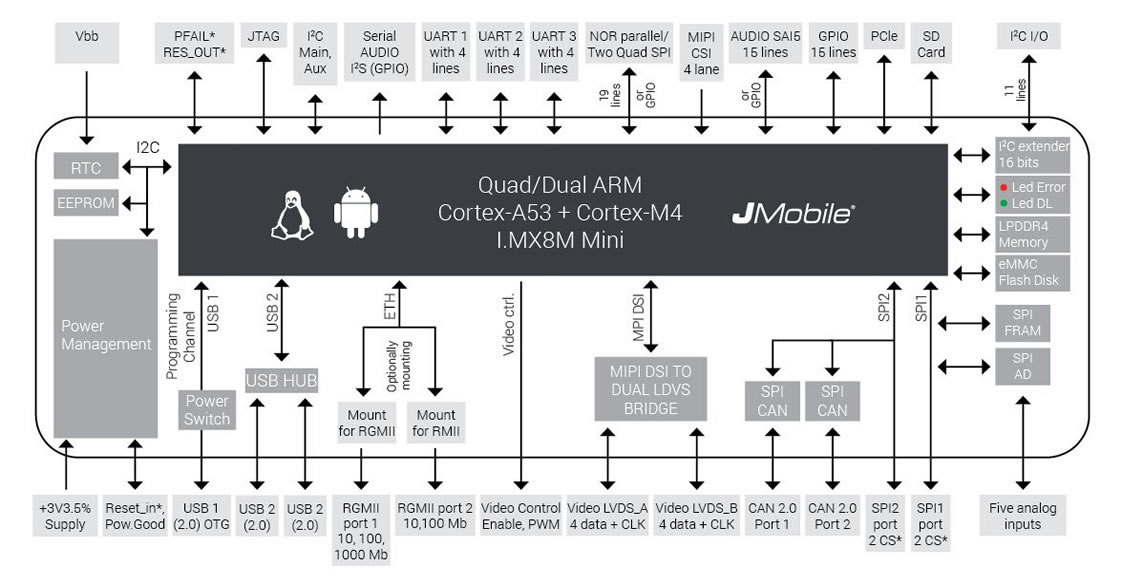

架构
|
| |
技术数据
| 尺寸 |
46×35毫米 |
| 温度范围 |
-40°C至+ 85°C |
| 中央处理器 |
i.MX8M迷你四核/双核ARM Cortex-A53（1.6 GHz） |
| DDR |
1个LPDDR4 x32 @ 3000 MT / 2 GB |
| 闪存盘/ QSPI |
eMMC 5.0，板载最大32 GB |
| EEPROM |
I2C，4 Kbits |
| FRAM |
64 KB |
| 外部存储器（*） |
直接支持NOR并行闪存或2个QSPI或其他eMMC / SD接口（如果使用，则必须安装在外部载板上） |
| 看门狗/ RTC /电压监控器/ JTAG |
是 |
| USB |
1（OTG 2.0），2（主机2.0） |
| Ethernet |
US04-0001和US04-0003：1（RMII端口10/100 Mb），US04-0002和US04-0004：1（RGMII端口10/100/1000 Mb） |
| SD |
是的，通过外部连接器 |
| 串行端口 |
3个UART（4行） |
| SPI |
2个频道和2个CS * |
| I2C |
2 |
| CAN |
2使用板载SPI / CAN桥 |
| 音频 |
1（I2S），1（具有15个信号的通用音频通道） |
| 视频输出 |
1个视频输出LVDS单通道或双通道 |
| 视频输入 |
1（MIPI CSI 4通道） |
| 通用输入输出 |
来自CPU的15个信号和来自板载I2C扩展器的13个信号 |
| 模拟输入 |
5个单端通道，12位，最大1V8 |
| PCle |
单通道，GEN1，GEN2 |
*软件可配置。如果不使用某些特殊接口，则所有引脚都可以用作GPIO。
|
订购信息
| + US04-0001 |
i.MX8M迷你四核ARM Cortex-A53 1.6 GHz-2 GB LPDDR4-8GB-RMII-工作温度 -40至+ 85°C |
| + US04-0002 |
i.MX8M迷你四核ARM Cortex-A53 1.6 GHz-2 GB LPDDR4-8GB-RGMII-工作温度 -40至+ 85°C |
|
SOM和开发包目录PDF下载
|
| |
