产品简介

该产品是一款DeviceNet协议与串口协议转换通信节点，主要用于具有串口通信功能的设备连入DeviceNet网络。它支持RS485，RS232，RS422等常用串行设备，并且具有低成本的特性，同同类型的国外产品相比具有较高的性价比。

性能指标

• 物理尺寸为124×84mm；
• 独立的电源开关，方便使用；
• 支持CAN2.0B协议；
• DeviceNet网络侧信号和电压隔离，防雷保护；
• 满足DeviceNet对电源输入的要求（11~25V）；
• DeviceNet兼容的开放式5针连接器，带总线供电保护电路；
• DeviceNet兼容的模块，网络状态指示灯；
• 支持DeviceNet规范125k，250k，500kbps传输速率；
• 8位拨码开关设置波特率和此节点地址；
• 串口采用统一的DB9针连接器；
• 通过软件设置采用的串口通信方式和波特率；
• 默认RS232的工作方式和9600bps的传输速率；
• TX，RX状态指示灯。

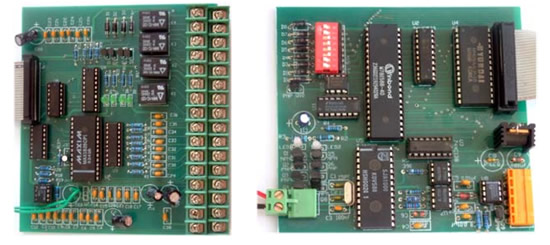

产品内部电路板贴图

采用MCU制作的接口板和数据采集板
