19"-测量系统

变送器模块

传感器接口

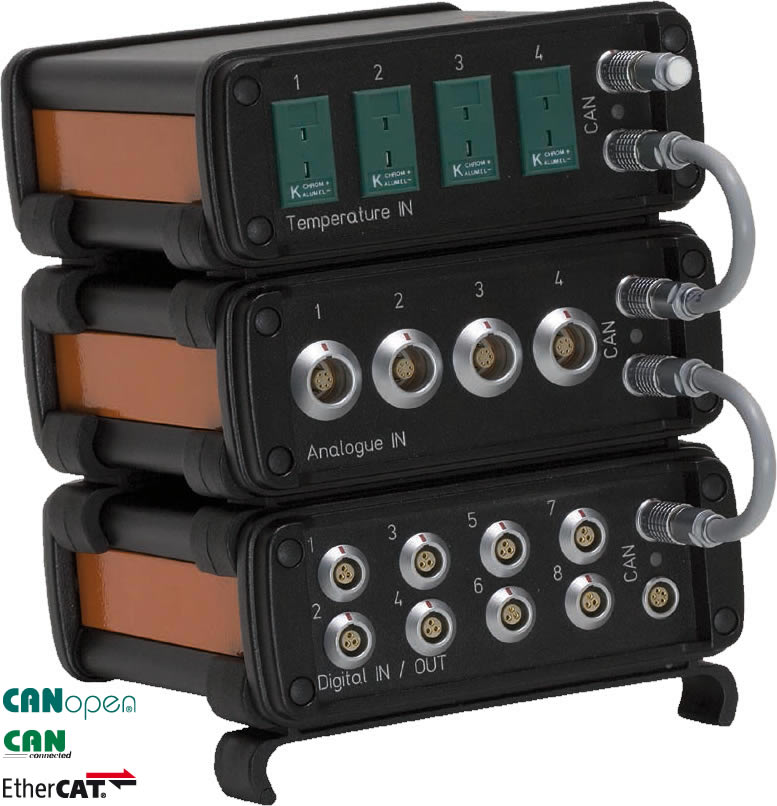

F1系列CAN总线移动数据采集模块

汽车测量技术：分布式、坚固又精确。该模块装备CAN接口或EtherCAT接口。高效电气和通用功能性使它们能够连接所有类型的汽车信号。

功能

紧凑型模块，保护等级为IP65
可扩展性和串接性
电压、电流、温度、应变计、频率输入
CAN接口支持CAN 2.0A和CAN 2.0B
温度范围 -40°C .. +85°C
电源范围 9 V DC .. 36V DC

型号		μCAN.x.ti-F1		μCAN.x.ai-F1		μNET.4.ti-F1		μNET.4.ai-F1
接口		CAN		CAN		EtherCAT		EtherCAT
每个模块的I/O		4 / 8		4 / 8		4		4
信号类型		温度输入		模拟输入		温度输入		模拟输入
+/- 10 V	0(4)-20 mA	---	---	●	●	---	---	●	●
应变计		---	---	●	---	---	---	---	---
热电偶	Pt 100	●	●	---	---	●	●	---	---
精度		+/-0,1K		0,1% full scale		+/-0,1K		0,01% full scale
分辨率		24-bit		24-bit		24-bit		24-bit
采样率		最大3kHz		最大3kHz		最大3kHz		最大3kHz
供电		9 - 36 V DC		9 - 36 V DC		9 - 36 V DC		9 - 36 V DC
环境温度		-40°C / +85°C		-40°C / +85°C		-40°C / +85°C		-40°C / +85°C

订货说明

货号	说明
17.10.004	µCAN.4.ai-F1 / 电压 4通道模拟采集模块，信号类型电压+/-40V DC，传感器通过雷莫插入式接头K系列连接，电源/CAN通过雷莫插入式B系列接头连接，包括2个连接组件用于串接多个F1模块。
17.20.004	µCAN.4.ai-F1 / 电流 4通道模拟采集模块，信号类型电流+/-20mA，传感器通过雷莫插入式接头K系列连接，电源/CAN通过雷莫插入式B系列接头连接，包括底座和接头。
90.15.000	底座/连接件用于F1模块。
90.15.001	F1/F1内部连接 (CAN + 电源)，长140mm，雷莫B系列连接器，位于2端。
90.15.200	F1端电阻用于CAN总线，含雷莫连接器。
90.15.150	F1连接电缆 (CAN + 电源)，长2米，带雷莫/SUB-D连接器9针，裸露的接头端部用于电源连接。
90.15.100	F1连接电缆 (CAN + 电源)，长2米，带雷莫B系列连接器/裸露接头端部。
90.15.300	传感器连接器，雷莫K系列，FGG.0K.306.CLAC50，6针，焊接触点，防水。
90.15.350	电源+CAN连接器，雷莫F系列，FGN.0F.305.XLC, 5针，焊接触点，防水。

货号	说明
17.50.002	µCAN.4.sg-F1 4通道应变计采集模块，集成CANopen。传感器供电5V DC，16-bit分辨率。传感器通过雷莫插入式接头K系列连接，电源/CAN通过雷莫插入式B系列接头连接，包括2个连接组件用于串接多个F1模块。
90.15.000	底座/连接件用于F1模块。
90.15.001	F1/F1内部连接 (CAN + 电源)，长140mm，雷莫B系列连接器，位于2端。
90.15.200	F1端电阻用于CAN总线，含雷莫连接器。
90.15.150	F1连接电缆 (CAN + 电源)，长2米，带雷莫/SUB-D连接器9针，裸露的接头端部用于电源连接。
90.15.100	F1连接电缆 (CAN + 电源)，长2米，带雷莫B系列连接器/裸露接头端部。
90.15.300	传感器连接器，雷莫K系列，FGG.0K.306.CLAC50，6针，焊接触点，防水。
90.15.350	电源+CAN连接器，雷莫F系列，FGN.0F.305.XLC, 5针，焊接触点，防水。

货号	说明
17.30.004	µCAN.4.ti-F1 / Pt100 4通道温度采集模块。传感器通过雷莫插入式接头K系列连接，电源/CAN通过雷莫插入式B系列接头连接，包括2个连接组件用于串接多个F1模块。
90.15.000	底座/连接件用于F1模块。
90.15.001	F1/F1内部连接 (CAN + 电源)，长140mm，雷莫B系列连接器，位于2端。
90.15.200	F1端电阻用于CAN总线，含雷莫连接器。
90.15.150	F1连接电缆 (CAN + 电源)，长2米，带雷莫/SUB-D连接器9针，裸露的接头端部用于电源连接。
90.15.100	F1连接电缆 (CAN + 电源)，长2米，带雷莫B系列连接器/裸露接头端部。
90.15.300	传感器连接器，雷莫K系列，FGG.0K.306.CLAC50，6针，焊接触点，防水。
90.15.350	电源+CAN连接器，雷莫F系列，FGN.0F.305.XLC, 5针，焊接触点，防水。

货号	说明
17.40.005	µCAN.4.ti-F1 / 热电偶K型 4通道温度采集模块，信号类型热电偶K型，传感器通过微型温度插入式连接器（绿色编码）连接，电源/CAN通过雷莫插入式B系列接头连接，包括1个连接组件用于串接多个F1模块。
90.15.000	底座/连接件用于F1模块。
90.15.001	F1/F1内部连接 (CAN + 电源)，长140mm，雷莫B系列连接器，位于2端。
90.15.200	F1端电阻用于CAN总线，含雷莫连接器。
90.15.150	F1连接电缆 (CAN + 电源)，长2米，带雷莫/SUB-D连接器9针，裸露的接头端部用于电源连接。
90.15.100	F1连接电缆 (CAN + 电源)，长2米，带雷莫B系列连接器/裸露接头端部。
90.15.300	传感器连接器，雷莫K系列，FGG.0K.306.CLAC50，6针，焊接触点，防水。
90.15.350	电源+CAN连接器，雷莫F系列，FGN.0F.305.XLC, 5针，焊接触点，防水。
